Home > Spare Parts > Part Hayward Pro Series Top Mount Sand Filter > Part No.6 SX220DA ไส้กรองครบชุดสําหรับ S220T
Part No.6 SX220DA ไส้กรองครบชุดสําหรับ S220T - 1 View larger

Part No.6 SX220DA ไส้กรองครบชุดสําหรับ S220T

Hayward

SX220DA

10010933

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿5,195.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

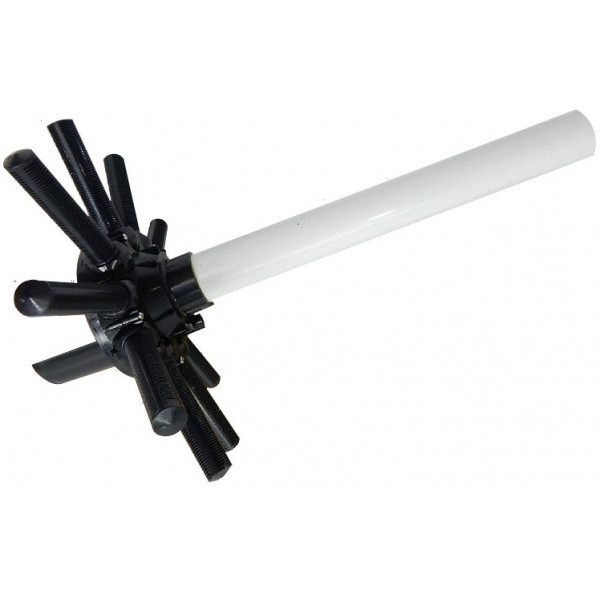

Part No.6 SX220DA  ไส้กรองครบชุดสําหรับ S220T

Hayward SX220DA Folding Lateral Assembly with Center Pipe Background
HAYWARD GENUINE REPLACEMENT PARTS (USA) PRO-SERIES S220T FOLDING LATERAL ASSEMBLY WITH RISER PIPE DIAGRAM REF: PART NO. 6 | SKU: SX220DA | OEM FACTORY

Hayward Part No.6 SX220DA ไส้กรองครบชุดสำหรับ S220T [Folding Lateral Assembly with Center Pipe] ชุดแกนท่อส่งน้ำพร้อมดุมสไปเดอร์และก้านกรองทรายพับได้ 10 ก้าน สำหรับถังกรองทราย Hayward Pro-Series รุ่น S220T

อะไหล่แท้ประกอบสำเร็จรูปครบชุดตรงจากโรงงานผู้ผลิต Hayward Pool Products (USA) ชุดแกนท่อส่งน้ำกลางถังพร้อมดุมสไปเดอร์และก้านกรองทรายพับได้ทรงร่ม รหัส SX220DA (Folding Lateral Assembly with Center Pipe หมายเลขผังอะไหล่ Part No. 6 หรือรหัสเทียบเคียง 26-150-1286, HAY-051-1852, 4700-16, SX220DAS, UPC 610377055024) ออกแบบทางวิศวกรรมชลศาสตร์สำหรับถังกรองทรายขนาด 22 นิ้ว รุ่น Hayward Pro-Series S220T (ความจุสารกรองทราย 250 ปอนด์ / 114 กก.) ผลิตขึ้นรูปด้วยพลาสติกวิศวกรรม Heavy-Duty High-Impact Polymer (ABS / Polypropylene) ทนแรงดันน้ำชลศาสตร์สูง 50 PSI และทนต่อสารเคมีสระว่ายน้ำ คลอรีนเข้มข้น และระบบน้ำเกลือ 100% ภายในชุดประกอบเสร็จสมบูรณ์จากโรงงาน ประกอบด้วย: 1. ก้านกรองทรายพับได้ 10 ก้าน (10 Folding Laterals รุ่น SX240D / SX240DN) ความยาวก้านละ 6-3/4 นิ้ว (171.5 มม.) รัศมีกางออกกว้าง 18.5 นิ้ว (470 มม.) ครอบคลุมก้นถัง 22 นิ้วเต็มพื้นที่ พร้อมร่องกรองสล็อตละเอียด 0.20 - 0.25 มม. (0.008" - 0.010") ดักเม็ดทรายซิลิกาได้อย่างสมบูรณ์ ป้องกันปัญหาทรายหลุดพ่นเข้าสระว่ายน้ำ, 2. ดุมกลางทรงกลม (Umbrella Folding Center Hub) ระบบบานพับร่มที่สามารถหุบก้านขึ้นด้านบนเพื่อให้สอดผ่านปากคอถังกรองขนาด 6 นิ้วได้สะดวกโดยไม่ต้องรื้อก้าน และกางออกอัตโนมัติเมื่อแตะก้นถัง, 3. ท่อแกนกลาง PVC เกรดแข็งแรงสูง (1.5" Center Riser Pipe) เส้นผ่านศูนย์กลางภายนอก OD 1.90 นิ้ว (48.3 มม.) ความยาวเฉพาะท่อบน 19-3/4 นิ้ว (502 มม.) และ ความสูงรวมทั้งชุด 27 นิ้ว (685.8 มม.) สวมเข้ากับข้อต่อ Diffuser ใต้วาล์วมัลติพอร์ต Vari-Flo™ XL 1.5" (SP0714T) ได้อย่างแนบสนิทแม่นยำ ทำหน้าที่กระจายน้ำล้างย้อน (Backwash) ให้ชั้นทราย 250 lbs ฟุ้งตัวสม่ำเสมอทั่วถึง และรวบรวมน้ำใสหลังผ่านชั้นทรายส่งกลับเข้าสู่สระว่ายน้ำได้อย่างเต็มประสิทธิภาพ

แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & S220T Folding Lateral Specs)

มิติตามแบบจริง: สูงรวม 686 mm (27") • รัศมีกางก้าน 470 mm • ก้านกรองยาว 171.5 mm (10 ก้าน) • ท่อ 1.5" PVC
FULL ASSEMBLY ELEVATION (S220T OPERATING POSITION) สวมต่อวาล์ว SP0714T (1.5") HAYWARD SX220DA (1.5" SCH40 PVC) S220T บานพับก้านพับได้ 10 ก้าน (SX240D) 686 mm (27.0") รัศมีกางก้าน OD = 470 mm ท่อ OD 48.3 mm มิติตามแบบจริง: สูงรวม 686 mm (27") • กางก้าน 470 mm • ท่อ 1.5" PVC • ก้านยาว 171.5 mm (10 ก้าน) 10-LATERAL RADIAL & FOLDING MECHANISM ท่อ 1.5" 10 ก้านกรองรอบวง (36°) กลไกพับหุบก้านทรงร่ม (UMBRELLA FOLDING) ปากคอถัง S220T Ø 6" (152 mm) ก้านกรองพับหุบขึ้น > สอดผ่านคอถัง 6" > กางออกเมื่อถึงก้นถัง HAYWARD S220T LATERAL ASSEMBLY (SX220DA) • TOTAL HEIGHT 686 mm (27") • 10 FOLDING LATERALS (SX240D) • 1.5" PVC PIPE

จุดเด่นและประสิทธิภาพของชุดไส้กรองก้านพับได้ Hayward SX220DA

ก้านยาว 6-3/4" รวม 10 ก้าน กรองทราย 250 lbs

ก้านกรองรุ่น SX240D ยาว 171.5 มม. กางออกเต็มรัศมี 470 มม. ครอบคลุมก้นถัง 22 นิ้วเต็มพื้นที่ รองรับน้ำหนักทราย 250 ปอนด์ (114 กก.) ได้อย่างมั่นคง

ก้านพับทรงร่ม สอดผ่านคอถัง 6" ง่าย

ระบบบานพับทรงร่ม ช่วยให้พับก้านกรองทั้ง 10 ก้านหุบขึ้นแนบชิดกับแกนท่อ สอดผ่านปากคอถังกรองขนาด 6 นิ้วได้ทันทีโดยไม่ต้องหมุนถอดก้าน

ร่องกรองละเอียด ดักทรายไม่ให้พ่นเข้าสระ

ร่องสล็อตหล่อความกว้างแม่นยำ 0.20 - 0.25 มม. ดักกักเม็ดทรายกรองเบอร์ 20 (0.45 - 0.55 มม.) ได้ 100% หมดปัญหาเม็ดทรายรั่วพ่นกลับเข้าหัวจ่ายน้ำในสระ

ท่อแกนยาว 19.75" ตรงรุ่น S220T

ท่อแกนกลาง PVC 1.5" Schedule 40 แข็งแกร่ง ตัดความยาวตรงพิกัด 19-3/4 นิ้ว (502 มม.) สวมเข้าพอดีกับ Diffuser ใต้วาล์ว SP0714T โดยไม่ต้องตัดแต่งเพิ่ม

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine OEM Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
Hayward Pool Products (USA Standard OEM)
รหัสสินค้า (Part Number / SKU)
SX220DA (รหัสเทียบเคียง: 26-150-1286, HAY-051-1852, 4700-16, SX220DAS, UPC: 610377055024)
ตำแหน่งในผังอะไหล่ (Diagram Ref)
Part No. 6 (ชุดแกนท่อส่งน้ำและก้านกรองพับได้ครบชุด / Folding Lateral Assembly with Pipe สำหรับ S220T)
ความยาวรวมทั้งชุด (Total Assembly Length)
27 นิ้ว (685.8 มม. ± 2.0 mm) วัดจากปลายก้นดุมถึงยอดท่อ
ความยาวท่อแกนกลางเฉพาะส่วนบน (Pipe Only Length)
19-3/4 นิ้ว (502.0 มม. ± 1.5 mm)
ขนาดท่อแกนกลาง (Center Riser Pipe Size)
ท่อ PVC สีขาว 1.5" (ขนาดเส้นผ่านศูนย์กลางภายนอก OD 1.90" / 48.3 มม.)
จำนวนและขนาดก้านกรอง (Laterals Quantity & Dimensions)
ก้านกรองพับได้ 10 ก้าน รุ่น SX240D / SX240DN (ยาวก้านละ 6-3/4" / 171.5 มม.) รัศมีกางออกเต็มที่ OD 470 มม.
ขนาดร่องสล็อตดักทราย (Slit Micron Width)
0.008" - 0.010" (0.20 - 0.25 มม. สำหรับทรายกรองเบอร์ 20 ขนาด 0.45 - 0.55 มม.)
วัสดุโครงสร้าง (Material Formulation)
Molded High-Impact ABS / Polypropylene (ก้านและดุมสีดำ) + ท่อ Rigid PVC ขาว ทนเคมี 100%
รุ่นถังกรองทรายที่รองรับ (Filter Tank Compatibility)
ถังกรองทราย Hayward Pro-Series Top-Mount ขนาด 22 นิ้ว รุ่น S220T (ความจุทราย 250 lbs / 114 kg)
น้ำหนักรวมทั้งชุด (Net Weight)
ประมาณ 1.14 กิโลกรัม (2.52 lbs)
สภาพสินค้าและการรับประกัน
อะไหล่แท้เบิกศูนย์ Hayward OEM Genuine 100% บรรจุกล่องมาตรฐานพร้อมจัดส่งด่วน

รายการอะไหล่ในผังที่ทำงานร่วมกับชุดไส้กรอง SX220DA (Mating Parts Cross-Reference)

ผังอะไหล่รหัสอะไหล่ (Part No.)ชื่อชิ้นส่วนอะไหล่ (Part Name)ความสัมพันธ์กับ SX220DA
Part No. 6 ★SX220DAไส้กรองครบชุดสำหรับ S220T (ชิ้นนี้)ชุดก้านกรองและท่อแกนส่งน้ำหลักในถัง 22"
LateralsSX240D / SX240DNก้านกรองทรายพับได้ขนาด 6-3/4" (จำนวน 10 ก้าน)ก้านกรองทรายที่ติดตั้งบนดุมของ SX220DA
Valve UnitSP0714Tมัลติพอร์ตวาล์ว Vari-Flo™ XL 1.5" Top-Mountวาล์วด้านบนที่ยอดท่อ SX220DA สวมต่อเข้าหา
Part No. 3GMX600Fโอริงคอถังกรองทรายสีน้ำเงิน (Valve-to-Tank O-Ring)ซีลปากคอถังป้องกันน้ำรั่วซึมรอบข้อต่อวาล์ว
Filter TankS220T Tank Bodyถังกรองทราย Hayward Pro-Series ขนาด 22"ตัวถังกรองที่บรรจุชุด SX220DA และทราย 250 lbs

ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนชุดไส้กรอง Hayward SX220DA

1. ความแตกต่างระหว่างรุ่น SX210DA และ SX220DA (Model Distinction): ชุดไส้กรองรุ่น SX220DA สำหรับถัง S220T มีความสูงรวม 27 นิ้ว (686 มม.) และท่อแกนกลางยาว 19-3/4 นิ้ว (502 มม.) ซึ่งยาวกว่ารุ่น SX210DA (ความสูง 23-3/4" ท่อ 16.5") ห้ามใช้สลับรุ่นกันเด็ดขาด เพราะจะทำให้ปลายท่อสูงเกินไปจนปิดวาล์วมัลติพอร์ตไม่ลง หรือสั้นเกินไปจนก้านกรองลอยพ้นก้นถัง
2. เติมน้ำรองก้นถัง 1/3 ก่อนเททรายเสมอ (Water Cushion Requirement): หลังจากติดตั้งชุด SX220DA ลงสู่ก้นถังกรองและกางก้านกรองทั้ง 10 ก้านออกเรียบร้อยแล้ว ต้องเติมน้ำสะอาดลงในถังกรองประมาณ 1/3 ของถังก่อนเททรายเสมอ เพื่อให้น้ำช่วยซับแรงกระแทกจากน้ำหนักของทรายกรอง 250 ปอนด์ (114 กก.) ไม่ให้กดทับก้านกรองพลาสติกจนหักเสียหาย
3. ครอบปิดปลายท่อแกนกลางก่อนเททราย (Cover Top of Pipe): ก่อนเริ่มเททรายกรอง ให้ใช้ถุงพลาสติกหรือฝาครอบปิดปลายท่อแกนกลางด้านบนให้สนิท ห้ามให้เม็ดทรายตกลงไปในท่อแกนกลางเด็ดขาด เพราะทรายจะไหลทะลุเข้าไปในระบบและพ่นกลับลงสู่สระว่ายน้ำทันทีที่เปิดปั๊ม
4. จัดตำแหน่งท่อให้อยู่กึ่งกลางเป๊ะ (Precise Center Alignment): ประคองท่อแกนกลางให้อยู่ตำแหน่งกึ่งกลางปากคอถังกรองตลอดเวลาขณะเททราย หากท่อเอียงเบี้ยวศูนย์ จะทำให้ไม่สามารถสวมวาล์วมัลติพอร์ต SP0714T กลับลงไปได้ และหากฝืนขันแคลมป์รัดจะทำให้คอท่อหรือก้านกรองด้านล่างแตกร้าว
5. การตรวจสอบเมื่อพบทรายพ่นเข้าสระ (Sand In Pool Troubleshooting): หากพบว่ามีทรายพ่นออกมาจากหัวจ่ายน้ำในสระว่ายน้ำ แสดงว่ามีก้านกรองก้านใดก้านหนึ่งแตกร้าว หรือท่อแกนกลางหลุดออกจากตัววาล์ว แนะนำให้ดูดทรายออกและเปลี่ยนชุดไส้กรอง SX220DA ใหม่ยกชุดทันทีเพื่อประสิทธิภาพการกรองสูงสุด
