แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & S210T Folding Lateral Specs)

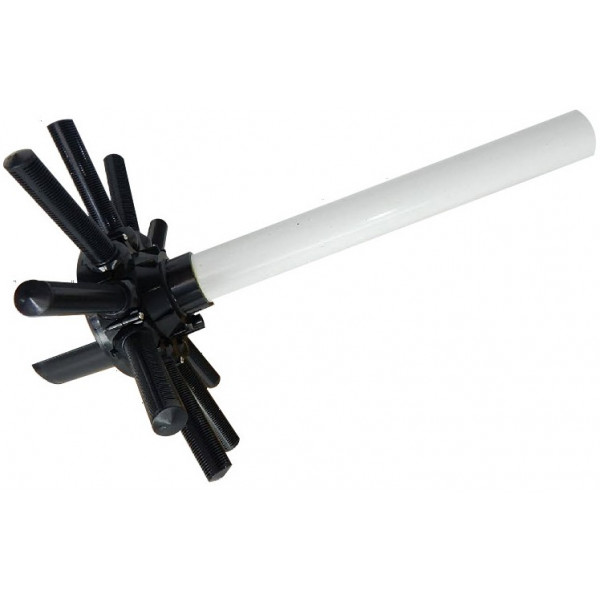

มิติตามแบบจริง: สูงรวม 603 mm (23-3/4") • รัศมีกางก้าน 440 mm • ก้านกรองยาว 159 mm (10 ก้าน) • ท่อ 1.5" PVCจุดเด่นและประสิทธิภาพของชุดไส้กรองก้านพับได้ Hayward SX210DA
ก้านยาว 6-1/4" รวม 10 ก้าน กรองทราย 200 lbs
ก้านกรองรุ่น SX240DN ยาว 159 มม. กางออกเต็มรัศมี 440 มม. ครอบคลุมก้นถัง 21 นิ้วได้อย่างสมบูรณ์แบบ รองรับน้ำหนักทราย 200 ปอนด์ (91 กก.) ได้อย่างมั่นคง
ก้านพับทรงร่ม สอดผ่านคอถัง 6" ง่าย
ระบบบานพับทรงร่มดุม S202-EN ช่วยให้พับก้านกรองทั้ง 10 ก้านหุบขึ้นแนบชิดกับแกนท่อ สอดผ่านปากคอถังกรองขนาด 6 นิ้วได้ทันทีโดยไม่ต้องหมุนถอดก้าน
ร่องกรองละเอียด ดักทรายไม่ให้พ่นเข้าสระ
ร่องสล็อตหล่อความกว้างแม่นยำ 0.20 - 0.25 มม. ดักกักเม็ดทรายกรองเบอร์ 20 (0.45 - 0.55 มม.) ได้ 100% หมดปัญหาเม็ดทรายรั่วพ่นกลับเข้าหัวจ่ายน้ำในสระ
ท่อแกนยาว 16.5" ตรงรุ่น S210T
ท่อแกนกลาง PVC 1.5" Schedule 40 แข็งแกร่ง ตัดความยาวตรงพิกัด 16-1/2 นิ้ว (419 มม.) สวมเข้าพอดีกับ Diffuser ใต้วาล์ว SP0714T โดยไม่ต้องตัดแต่งเพิ่ม
รายการอะไหล่ในผังที่ทำงานร่วมกับชุดไส้กรอง SX210DA (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SX210DA |
|---|---|---|---|
| Part No. 6 ★ | SX210DA | ไส้กรองครบชุดสำหรับ S210T (ชิ้นนี้) | ชุดก้านกรองและท่อแกนส่งน้ำหลักในถัง 21" |
| Laterals | SX240DN | ก้านกรองทรายพับได้ขนาด 6-1/4" (จำนวน 10 ก้าน) | ก้านกรองทรายที่ติดตั้งบนดุมของ SX210DA |
| Valve Unit | SP0714T | มัลติพอร์ตวาล์ว Vari-Flo™ XL 1.5" Top-Mount | วาล์วด้านบนที่ยอดท่อ SX210DA สวมต่อเข้าหา |
| Part No. 3 | GMX600F | โอริงคอถังกรองทรายสีน้ำเงิน (Valve-to-Tank O-Ring) | ซีลปากคอถังป้องกันน้ำรั่วซึมรอบข้อต่อวาล์ว |
| Filter Tank | S210T Tank Body | ถังกรองทราย Hayward Pro-Series ขนาด 21" | ตัวถังกรองที่บรรจุชุด SX210DA และทราย 200 lbs |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนชุดไส้กรอง Hayward SX210DA
1. ความแตกต่างระหว่างรุ่น SX180DA และ SX210DA (Model Distinction): ชุดไส้กรองรุ่น SX210DA สำหรับถัง S210T จะมีความยาวรวม 23-3/4 นิ้ว (603 มม.) และใช้ก้านกรองยาว 6-1/4 นิ้ว (SX240DN) ซึ่งยาวกว่ารุ่น SX180DA (ความยาว 21-1/4 นิ้ว ก้าน 4-7/8 นิ้ว) ห้ามใช้สลับรุ่นกันเด็ดขาด เพราะจะทำให้ปลายท่อสูงเกินไปจนปิดวาล์วไม่ลง หรือก้านกรองสั้นเกินไปจนสูญเสียพื้นที่การกรอง
2. เติมน้ำรองก้นถัง 1/3 ก่อนเททรายเสมอ (Water Cushion Requirement): หลังจากติดตั้งชุด SX210DA ลงสู่ก้นถังกรองและกางก้านกรองทั้ง 10 ก้านออกเรียบร้อยแล้ว ต้องเติมน้ำสะอาดลงในถังกรองประมาณ 1/3 ของถังก่อนเททรายเสมอ เพื่อให้น้ำช่วยซับแรงกระแทกจากน้ำหนักของทรายกรอง 200 ปอนด์ (91 กก.) ไม่ให้กดทับก้านกรองพลาสติกจนหักเสียหาย
3. ครอบปิดปลายท่อแกนกลางก่อนเททราย (Cover Top of Pipe): ก่อนเริ่มเททรายกรอง ให้ใช้ถุงพลาสติกหรือฝาครอบปิดปลายท่อแกนกลางด้านบนให้สนิท ห้ามให้เม็ดทรายตกลงไปในท่อแกนกลางเด็ดขาด เพราะทรายจะไหลทะลุเข้าไปในระบบและพ่นกลับลงสู่สระว่ายน้ำทันทีที่เปิดปั๊ม
4. จัดตำแหน่งท่อให้อยู่กึ่งกลางเป๊ะ (Precise Center Alignment): ประคองท่อแกนกลางให้อยู่ตำแหน่งกึ่งกลางปากคอถังกรองตลอดเวลาขณะเททราย หากท่อเอียงเบี้ยวศูนย์ จะทำให้ไม่สามารถสวมวาล์วมัลติพอร์ต SP0714T กลับลงไปได้ และหากฝืนขันแคลมป์รัดจะทำให้คอท่อหรือก้านกรองด้านล่างแตกร้าว
5. การตรวจสอบเมื่อพบทรายพ่นเข้าสระ (Sand In Pool Troubleshooting): หากพบว่ามีทรายพ่นออกมาจากหัวจ่ายน้ำในสระว่ายน้ำ แสดงว่ามีก้านกรองก้านใดก้านหนึ่งแตกร้าว หรือท่อแกนกลางหลุดออกจากตัววาล์ว แนะนำให้ดูดทรายออกและเปลี่ยนชุดไส้กรอง SX210DA ใหม่ยกชุดทันทีเพื่อประสิทธิภาพการกรองสูงสุด
