แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Threaded Lateral Geometry)

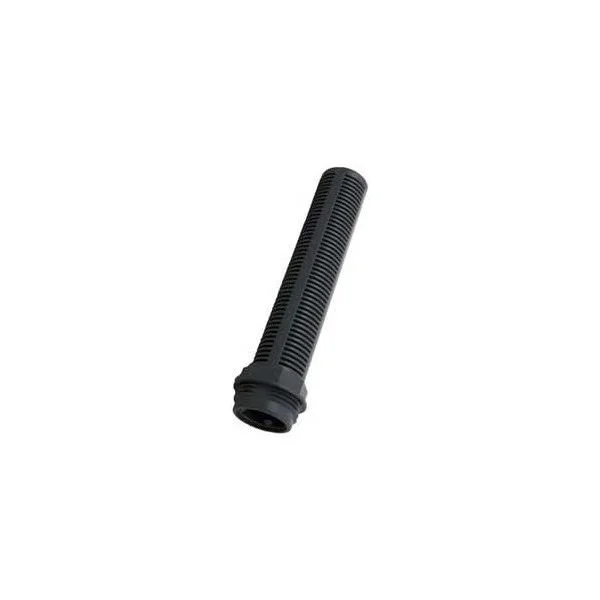

มิติตามแบบจริง: ยาว 120.6 mm (4-3/4") • กระบอก Ø 22.2 mm (7/8") • เกลียว 3/4" MPT • สล็อต 0.25 mmจุดเด่นและประสิทธิภาพของก้านไส้กรองเกลียว Hayward SX200Q (Part No. 7)
ข้อต่อเกลียว 3/4" MPT หมุนแน่น มั่นคง
เกลียวนอกมาตรฐานท่อ 3/4" MPT พร้อมบ่าหกเหลี่ยม ขันล็อกเข้ากับพอร์ตดุมกลาง SX200Z ได้แนบสนิท แข็งแรง ทนทานต่อแรงสั่นสะเทือนไม่คลายตัว
ร่องสล็อตละเอียด ดักทรายไม่ให้พ่นเข้าสระ
ร่องสล็อตไมครอนหล่อขึ้นรูปขนาด 0.20 - 0.25 มม. ดักกักเม็ดทรายกรองเบอร์ 20 (0.45 - 0.55 มม.) ได้อย่างสมบูรณ์ ป้องกันเม็ดทรายรั่วไหลกลับลงสู่สระว่ายน้ำ
โพลีโพรพีลีนเหนียวพิเศษ ไม่เปราะหัก
เนื้อพลาสติกเกรดพรีเมียมรับแรงกดทับของชั้นทรายหนัก 150 - 300 ปอนด์ได้โดยไม่งอหรือปริแตก ทนทานต่อคลอรีน กรดปรับสภาพน้ำ และระบบน้ำเกลือ 100%
เปลี่ยนเฉพาะก้านที่ชำรุดได้ ไม่ต้องยกชุด
ข้อดีของระบบเกลียวรุ่นคลาสสิกคือ สามารถหมุนคลายเปลี่ยนเฉพาะก้านที่แตกร้าวหรืออุดตันทีละก้านได้ทันที ช่วยประหยัดค่าใช้จ่ายในการซ่อมบำรุง
รายการอะไหล่ในผังที่ทำงานร่วมกับก้านกรองเกลียว SX200Q (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SX200Q |
|---|---|---|---|
| Part No. 7 ★ | SX200Q | ก้านไส้กรองสำหรับ S180T รุ่นเก่าข้อต่อเกลียว (ชิ้นนี้) | ก้านกรองทรายแบบหมุนเกลียวเข้าดุมล่าง |
| Center Hub | SX200Z | ดุมกลางข้อต่อเกลียว (Threaded Center Hub 10 Ports) | ดุมล่างที่มีพอร์ตเกลียวใน 3/4" รับก้าน SX200Q (10 ตัว) |
| New Style Ref | SX200QN / SX180DA | ก้านกรองพับได้ทรงร่มรุ่นใหม่ (Ball/Socket Folding) | รุ่นใหม่แทนที่ (ใช้คนละดุมกับ SX200Q เกลียว) |
| Valve Unit | SP0714T | มัลติพอร์ตวาล์ว Vari-Flo™ XL 1.5" Top-Mount | ควบคุมระบบส่งน้ำไปยังดุมก้านกรอง SX200Q |
| Filter Tank | S180T (Vintage) / S200 | ถังกรองทราย Hayward S180T (รุ่นก่อน 2005) และ S200 | ตัวถังกรองที่ติดตั้งชุดดุมเกลียวและก้าน SX200Q |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนก้านกรองเกลียว Hayward SX200Q
1. ตรวจสอบชนิดของข้อต่อดุมล่างให้ชัดเจน (Threaded vs. Folding Verification): รุ่น SX200Q เป็นก้านกรองชนิด เกลียวหมุน 3/4" MPT สำหรับถังกรอง S180T รุ่นเก่า (ก่อนปี 2005) และถัง S200 ห้ามสับสนกับรุ่นก้านพับได้ทรงร่ม SX180DA / SX200QN (ข้อต่อเดือยบอลไม่มีเกลียว) ต้องส่องดูดุมกลางที่ก้นถังก่อนสั่งซื้อ หากดุมล่างเป็นรูเกลียวใน จึงจะใช้รุ่น SX200Q นี้ได้
2. การขันเกลียวด้วยมือเปล่าพอตึงมือ (Hand-Tighten Plus 1/4 Turn Only): ในการขันก้าน SX200Q เข้ากับดุมกลาง SX200Z ให้ใช้มือหมุนตามเข็มนาฬิกาจนกระทั่งบ่าหกเหลี่ยมชนแนบกับหน้าดุม แล้วขันกวดต่อเพียง 1/4 รอบให้แน่นตึงมือ ห้ามใช้คีมล็อกหรือประแจด้ามยาวขันอัดแน่นเกินไป เพราะจะทำให้คอเกลียวพลาสติกแตกหักหรือทำให้รูเกลียวของดุมกลางรูดเสียหาย
3. เติมน้ำรองก้นถัง 1/3 ก่อนเททรายเสมอ (Water Cushion Requirement): หลังจากขันก้านกรองครบทั้ง 10 ก้านและจัดแนวท่อกลางตรงศูนย์แล้ว ต้องเติมน้ำสะอาดลงในถังกรองอย่างน้อย 1/3 ของถังก่อนเริ่มเททรายเสมอ เพื่อให้น้ำช่วยซับแรงกระแทกจากน้ำหนักทราย 150 ปอนด์ ไม่ให้กดทับก้านกรองพลาสติกจนหักแตกร้าว
4. ครอบปิดปลายท่อแกนกลางก่อนเททราย (Cover Top of Pipe): ใช้ถุงพลาสติกหรือเทปปิดครอบปลายท่อแกนกลางด้านบนให้สนิทก่อนเททราย ห้ามมีเม็ดทรายหลุดเข้าไปในท่อแกนกลางเด็ดขาด เพราะทรายจะหลุดเข้าไปในระบบและพ่นกลับลงสู่สระว่ายน้ำทันทีที่เปิดปั๊ม
5. การตรวจเช็กเมื่อทรายพ่นเข้าสระ (Sand In Pool Troubleshooting): หากพบว่ามีทรายพ่นออกมาจากหัวจ่ายน้ำในสระ แสดงว่ามีก้านกรอง SX200Q ก้านใดก้านหนึ่งแตกร้าวหรือเกลียวหลุดหลวม แนะนำให้ดูดทรายออกและตรวจเช็กเปลี่ยนก้านที่ชำรุดทันทีเพื่อประสิทธิภาพการกรองที่สมบูรณ์แบบ
