แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Folding Lateral Geometry)

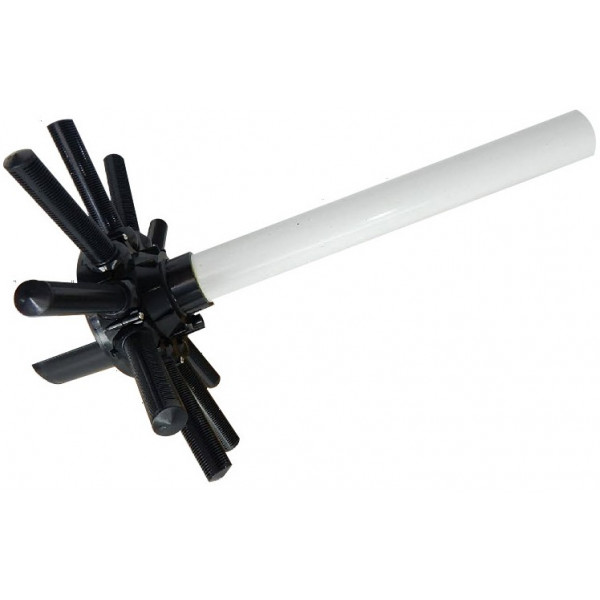

มิติตามแบบจริง: สูงรวม 540 mm (21.25") • รัศมีกางก้าน 360 mm • ก้านกรองพับได้ 10 ก้าน • ท่อ 1.5" PVCจุดเด่นและประสิทธิภาพของชุดไส้กรองก้านพับได้ Hayward SX180DA
ก้านพับทรงร่ม สอดผ่านคอถัง 6" ง่าย
ระบบข้อต่อบานพับทรงร่ม ช่วยให้พับก้านกรองทั้ง 10 ก้านหุบแนบชิดกับแกนท่อ สอดผ่านปากคอถังกรองขนาด 6 นิ้วได้ทันทีโดยไม่ต้องรื้อหมุนถอดก้านทีละชิ้น
ร่องกรองละเอียด ดักทรายไม่ให้พ่นเข้าสระ
ร่องสล็อตหล่อความกว้างแม่นยำ 0.20 - 0.25 มม. ดักกักเม็ดทรายกรองเบอร์ 20 (0.45 - 0.55 มม.) ได้ 100% หมดปัญหาเม็ดทรายรั่วพ่นกลับเข้าหัวจ่ายน้ำในสระ
ท่อแกน PVC 1.5" ตรงรุ่น สวมสนิท
ท่อแกนกลางขนาด 1.5" PVC Schedule 40 แข็งแกร่ง ตัดความยาวตรงพิกัด 18.5" สวมเข้าพอดีกับ Diffuser ใต้วาล์ว SP0714T โดยไม่ต้องตัดแต่งเพิ่ม
ล้างย้อนสะอาดหมดจด ประหยัดน้ำ
การจัดวางก้านกรอง 10 ก้านรอบวง 360 องศา ช่วยกระจายแรงดันน้ำล้างย้อน (Backwash) ให้ชั้นทราย 150 ปอนด์ฟุ้งตัวอย่างทั่วถึง ขจัดสิ่งสกปรกได้เร็วยิ่งขึ้น
รายการอะไหล่ในผังที่ทำงานร่วมกับชุดไส้กรอง SX180DA (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SX180DA |
|---|---|---|---|
| Part No. 6 ★ | SX180DA | ไส้กรองครบชุดสำหรับ S180T (ชิ้นนี้) | ชุดก้านกรองและท่อแกนส่งน้ำหลักในถัง |
| Valve Unit | SP0714T | มัลติพอร์ตวาล์ว Vari-Flo™ XL 1.5" Top-Mount | วาล์วด้านบนที่ยอดท่อ SX180DA สวมต่อเข้าหา |
| Part No. 3 | GMX600F | โอริงคอถังกรองทรายสีน้ำเงิน (Valve-to-Tank O-Ring) | ซีลปากคอถังป้องกันน้ำรั่วซึมรอบข้อต่อวาล์ว |
| Part No. 4 | GMX600NM | เข็มขัดรัดคอถังกรองทราย (Flange Clamp Band) | แคลมป์รัดล็อกยึดวาล์ว SP0714T เข้ากับปากถัง |
| Filter Tank | S180T Tank Body | ถังกรองทราย Hayward Pro-Series ขนาด 18" | ตัวถังกรองที่บรรจุชุด SX180DA และทราย 150 lbs |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนชุดไส้กรอง Hayward SX180DA
1. เติมน้ำรองก้นถัง 1/3 ก่อนเททรายเสมอ (Water Cushion Requirement): หลังจากติดตั้งชุด SX180DA ลงสู่ก้นถังกรองและกางก้านกรองทั้ง 10 ก้านออกเรียบร้อยแล้ว ต้องเติมน้ำสะอาดลงในถังกรองประมาณ 1/3 ของถังก่อนเททรายเสมอ เพื่อให้น้ำช่วยซับแรงกระแทกจากน้ำหนักของทรายกรอง 150 ปอนด์ ไม่ให้กดทับก้านกรองพลาสติกจนหักเสียหาย
2. ครอบปิดปลายท่อแกนกลางก่อนเททราย (Cover Top of Pipe): ก่อนเริ่มเททรายกรอง ให้ใช้ถุงพลาสติกหรือฝาครอบปิดปลายท่อแกนกลางด้านบนให้สนิท ห้ามให้เม็ดทรายตกลงไปในท่อแกนกลางเด็ดขาด เพราะทรายจะไหลทะลุเข้าไปในระบบและพ่นกลับลงสู่สระว่ายน้ำทันทีที่เปิดปั๊ม
3. จัดตำแหน่งท่อให้อยู่กึ่งกลางเป๊ะ (Precise Center Alignment): ประคองท่อแกนกลางให้อยู่ตำแหน่งกึ่งกลางปากคอถังกรองตลอดเวลาขณะเททราย หากท่อเอียงเบี้ยวศูนย์ จะทำให้ไม่สามารถสวมวาล์วมัลติพอร์ต SP0714T กลับลงไปได้ และหากฝืนขันแคลมป์รัดจะทำให้คอท่อหรือก้านกรองด้านล่างแตกหัก
4. การตรวจสอบเมื่อพบทรายพ่นเข้าสระ (Sand In Pool Troubleshooting): หากพบว่ามีทรายพ่นออกมาจากหัวจ่ายน้ำในสระว่ายน้ำ แสดงว่ามีก้านกรองก้านใดก้านหนึ่งแตกร้าว หรือท่อแกนกลางหลุดออกจากตัววาล์ว แนะนำให้ดูดทรายออกและเปลี่ยนชุดไส้กรอง SX180DA ใหม่ยกชุดทันทีเพื่อสุขอนามัยและประสิทธิภาพการกรองสูงสุด
