Home > Spare Parts > Part Hayward Pro Series Top Mount Sand Filter > Part No.3 GMX600F Hayward Pro Series โอริงคอถัง
Part No.3 GMX600F Hayward Pro Series โอริงคอถัง - 1 View larger

Part No.3 GMX600F Hayward Pro Series โอริงคอถัง

Hayward

GMX600F

10010929

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿980.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

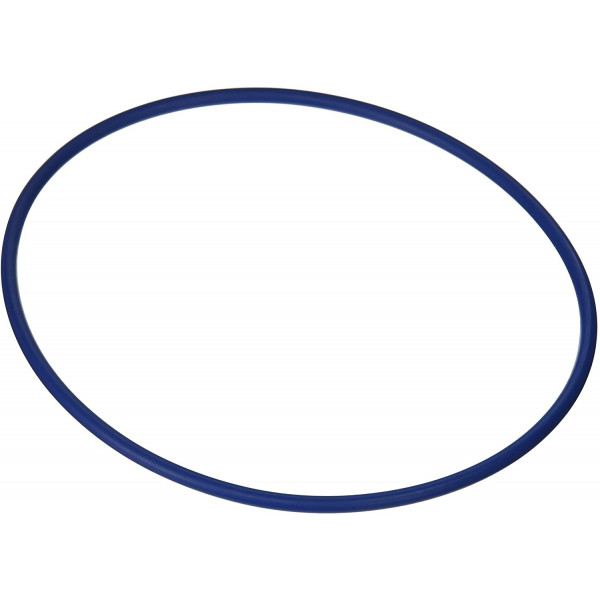

Part GMX600F Hayward Pro Series โอริงคอถัง

Hayward GMX600F Valve to Filter Tank O-Ring Background
HAYWARD GENUINE REPLACEMENT PARTS (USA) VALVE-TO-FILTER FLANGE O-RING SEAL • PREMIUM BLUE ELASTOMER DIAGRAM REF: PART NO. 3 | SKU: GMX600F | OEM FACTORY

Hayward Part No.3 GMX600F โอริงคอถังกรองทราย Pro Series [Valve-to-Filter Tank Neck O-Ring Gasket] ขนาด ID 6-3/4" (171.5 mm) x OD 7-1/8" (181 mm) หนา 3/16" (5.33 mm) สีน้ำเงินพรีเมียม ป้องกันน้ำรั่วซึมคอถัง 100%

อะไหล่แท้มาตรฐานศูนย์บริการ Hayward Pool Products (USA) ปะเก็นโอริงปิดผนึกคอถังกรองและฐานวาล์วมัลติพอร์ต รหัส GMX600F (Valve to Filter Lid/Tank O-Ring หมายเลขผังอะไหล่ Part No. 3 หรือรหัสเทียบเคียง GMX0600F, 20-GMX600F, O-263, O-297, HAY-051-1867, 4700-06, UPC 0610377027151) ผลิตขึ้นรูปด้วยยางสังเคราะห์อีลาสโตเมอร์เกรดวิศวกรรม High-Density Premium Blue EPDM Elastomer (ความแข็ง 70 Shore A) สีน้ำเงินโดดเด่น ง่ายต่อการตรวจเช็กระนาบการติดตั้ง มีความยืดหยุ่นและการคืนตัว (Compression Set Recovery) สูงเยี่ยม ทนทานต่อแรงดันน้ำชลศาสตร์ภายในถังกรอง 50 PSI (3.4 BAR) ทนต่อสารเคมีสระว่ายน้ำ คลอรีนเข้มข้น และระบบน้ำเกลืออิเล็กโทรไลซิส 100% สัดส่วนมิติตรงตามสเปกโรงงานแท้: เส้นผ่านศูนย์กลางภายใน (ID) 6-3/4 นิ้ว (6.70" - 6.75" / 171.5 มม.), เส้นผ่านศูนย์กลางภายนอก (OD) 7-1/8 นิ้ว (7.125" - 7.15" / 181.0 มม.) และ ความหนาหน้าตัดยาง (Cross Section - CS) 3/16 นิ้ว (0.210" / 5.33 มม.) ทำหน้าที่ติดตั้งในร่องบ่าหน้าแปลนคอถัง (Tank Neck Flange Recess) ระหว่างฐานล่างของมัลติพอร์ตวาล์ว Vari-Flo™ (SP0714T, SP071620T, GM400) กับปากคอถังกรองทราย ยึดรัดด้วยแคลมป์รัดคอถัง GMX600NM เพื่อสร้างแรงผนึกสุญญากาศป้องกันน้ำแรงดันสูงรั่วพ่นออกบริเวณข้อต่อคอถัง สำหรับถังกรองทราย Hayward Pro-Series Top-Mount (S140T, S144T, S164T, S166T, S180T, S190T, S210T, S220T, S220T2, S230T, S244T, S244T2, S245T, S270T, S270T2, S310T, S310T2, S360T2), Pro-Series Plus (S311SX, S311SXV, S360SX), ถังกรองทรายด้านข้าง Side-Mount (S210S, S220S, S244S, S310S, S360S) และถังกรอง GM Series / SwimPro ทุกรุ่น

แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Tank Neck O-Ring Specs)

มิติตามแบบจริง: รูใน ID 171.5 mm (6-3/4") • นอก OD 181.0 mm (7-1/8") • หนา CS 5.33 mm (3/16")
O-RING GEOMETRY: OD 7-1/8" x ID 6-3/4" (mm) HAYWARD GMX600F VALVE-TO-TANK O-RING (PART NO. 3) PREMIUM BLUE EPDM ELASTOMER FOR PRO-SERIES SAND FILTERS CS = 5.33 mm (3/16") OD = 181 mm (7-1/8") ID = 171.5 mm (6-3/4") มิติตามแบบจริง: นอก 181.0 mm (7-1/8") • รูใน 171.5 mm (6-3/4") • หนา 5.33 mm (3/16") VALVE-TO-TANK COLLAR CLAMP SECTION ฐานมัลติพอร์ตวาล์ว (VALVE FLANGE) ปากคอถังกรองทราย (TANK NECK) โอริงสีน้ำเงิน GMX600F ซีลสนิท แคลมป์ แคลมป์ แรงดันน้ำในถังกรองทราย (50 PSI Max) GMX600F (Part No. 3) เทคนิคการติดตั้งโอริงคอถังกรองทราย: • ทำความสะอาดร่องบ่าปากคอถังให้ปราศจากเม็ดทรายและคราบตะกรัน • ทาจาระบีซิลิโคน 100% บางๆ ขันแคลมป์รัดพร้อมเคาะเบาๆ รอบวง HAYWARD VALVE-TO-TANK O-RING (GMX600F) • ID 6-3/4" (171.5 mm) x CS 3/16" (5.33 mm) • FOR PRO-SERIES FILTERS

จุดเด่นและประสิทธิภาพของโอริงคอถังกรองทราย Hayward GMX600F

ยางอีลาสโตเมอร์สีน้ำเงิน สังเกตง่าย

เนื้อยางสีน้ำเงินสดมองเห็นชัดเจนขณะประกอบ ช่วยให้ช่างตรวจสอบแนวระนาบของโอริงในร่องปากคอถังได้อย่างแม่นยำ ป้องกันปัญหายางปลิ้นก่อนขันแคลมป์

ทนแรงดันน้ำ 50 PSI ซีลคอถังสนิท 100%

มีค่าการคืนตัวหลังการบีบอัดสูง (Low Compression Set) รองรับแรงดันน้ำกระชากและแรงสั่นสะเทือนในถังกรองทรายได้ดีเยี่ยม หมดปัญหาน้ำฉีดพ่นออกรอบคอถัง

สเปกตรงร่องคอถัง Hayward Pro-Series

มิติวัดใน 171.5 mm และความหนาหน้าตัด 5.33 mm ลงล็อกกับร่องบ่าคอถังกรองทราย Hayward ได้พอดี เมื่อรัดแคลมป์ GMX600NM จะเกิดการกดอัดสม่ำเสมอ

ทนคลอรีน น้ำเกลือ และแดด UV

สูตรยาง EPDM ทนต่อสารเคมีออกซิไดซ์เข้มข้น ไม่เปื่อยยุ่ย ไม่แตกลายงา ทนต่อสภาพอากาศกลางแจ้งและรังสี UV ได้ยาวนานหลายปี

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine OEM Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
Hayward Pool Products (USA Standard OEM)
รหัสสินค้า (Part Number / SKU)
GMX600F (รหัสเทียบเคียง: GMX0600F, 20-GMX600F, O-263, O-297, HAY-051-1867, 4700-06, UPC: 0610377027151)
ตำแหน่งในผังอะไหล่ (Diagram Ref)
Part No. 3 (โอริงคอถังกรองทราย / Valve-to-Filter Tank Neck O-Ring)
เส้นผ่านศูนย์กลางภายใน (Inner Diameter ID)
6-3/4 นิ้ว (6.70" - 6.75" / 171.5 มม. ± 0.5 mm)
เส้นผ่านศูนย์กลางภายนอก (Outer Diameter OD)
7-1/8 นิ้ว (7.125" - 7.15" / 181.0 มม. ± 0.5 mm)
ความหนาหน้าตัดยาง (Cross Section - CS)
3/16 นิ้ว (0.210" / 5.33 มม. ± 0.2 mm) ทรงกลมตัน
วัสดุชิ้นงานและสี (Material & Color)
High-Density EPDM Elastomer สีน้ำเงินพรีเมียม (Royal Blue) ทนสารเคมีและคลอรีน 100%
ถังกรองและวาล์วที่รองรับ (Compatibility)
Hayward Pro-Series Sand Filters (S140T, S144T, S164T, S166T, S180T, S190T, S210T, S220T, S220T2, S230T, S244T, S244T2, S245T, S270T, S270T2, S310T, S310T2, S360T2), Pro-Series Plus (S311SX, S360SX), Side-Mount (S210S, S244S, S310S, S360S), GM Series และ SwimPro
น้ำหนักสุทธิ (Net Weight)
ประมาณ 0.03 กิโลกรัม (30 กรัม / 0.06 lbs)
สภาพสินค้าและการรับประกัน
อะไหล่แท้เบิกศูนย์ Hayward OEM Genuine 100% บรรจุซองมาตรฐานพร้อมจัดส่งด่วน

รายการอะไหล่ในผังที่ทำงานร่วมกับโอริงคอถัง GMX600F (Mating Parts Cross-Reference)

ผังอะไหล่รหัสอะไหล่ (Part No.)ชื่อชิ้นส่วนอะไหล่ (Part Name)ความสัมพันธ์กับ GMX600F
Part No. 3 ★GMX600Fโอริงคอถังกรองทราย Pro Series สีน้ำเงิน (ชิ้นนี้)ซีลกั้นน้ำรั่วซึมรอยต่อคอถังกรอง
Part No. 1GMX600NMแคลมป์รัดคอถังกรองทราย (Flange Clamp Kit)แคลมป์รัดบีบอัดโอริง GMX600F เข้ากับคอถัง
Valve UnitSP0714T / SP071620Tมัลติพอร์ตวาล์ว Vari-Flo™ Top-Mount 1.5" / 2"ฐานล่างของวาล์วที่กดทับลงบนโอริง GMX600F
Filter TankS244T / S210T / S180Tตัวถังกรองทราย Hayward Pro-Series Filter Tankปากคอถังที่มีร่องบ่ารับโอริง GMX600F
Pressure GaugeECX270861เกจวัดแรงดัน 1/4" NPT Bottom Mount (Part No. 2)ติดตั้งตรวจวัดแรงดันบนชุดระบายลมคอถัง

ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนโอริงคอถังกรอง Hayward GMX600F

1. ระบายแรงดันและดับปั๊มน้ำก่อนถอดแคลมป์ (Depressurize Filter First): ก่อนคลายสกรูแคลมป์รัดคอถัง GMX600NM ต้องดับสวิตช์ปั๊มน้ำและเปิดวาล์วไล่ลมบนถังกรองจนแรงดันตกเหลือ 0 PSI ก่อนเสมอ ห้ามคลายแคลมป์ขณะมีแรงดันน้ำเด็ดขาด เพราะวาล์วอาจดีดพุ่งขึ้นจนเกิดอันตรายรุนแรง
2. ทำความสะอาดร่องบ่าคอถังกรองอย่างหมดจด (Thorough Neck Groove Cleaning): เมื่อยกตัววาล์วออก ให้ใช้ผ้าสะอาดเช็ดคราบเม็ดทราย ตะกอน และตะกรันขาวออกจากร่องบ่าปากคอถังกรองให้เกลี้ยงเกลา ห้ามมีเม็ดทรายตกค้างอยู่ในร่องบ่าเด็ดขาด เพราะเม็ดทรายเพียงเม็ดเดียวจะหนุนให้โอริงปิดไม่สนิทและทำให้น้ำพ่นออกรอบแคลมป์
3. การหล่อลื่นโอริงด้วยจาระบีซิลิโคน 100% (Pure Silicone Grease Lubrication): ชโลมจาระบีซิลิโคนสังเคราะห์สำหรับสระว่ายน้ำ (เช่น Jack's Lube หรือ Magic Lube) บางๆ ให้ทั่วเส้นโอริงสีน้ำเงิน GMX600F ห้ามใช้จาระบีปิโตรเลียม วาสลีน หรือน้ำมันเครื่องเด็ดขาด เพราะจะทำให้เนื้อยางบวม ยืด และฉีกขาดอย่างรวดเร็ว
4. เทคนิคการขันแคลมป์รัดคอถังให้แน่นสมดุล (Flange Clamp Tightening Technique): วางตัววาล์วลงบนคอถังตรงๆ ตรวจดูว่าโอริงสีน้ำเงินวางอยู่ในร่องบ่าพอดี จากนั้นสวมแคลมป์รัด GMX600NM ขันน็อตแคลมป์ให้ตึงมือ ให้ใช้ด้ามไขควงเคาะเบาๆ รอบๆ ตัวแคลมป์พลาสติกขณะขันกวด เพื่อช่วยให้แคลมป์เข้าที่และบีบอัดโอริงได้เท่ากัน 360 องศา จากนั้นขันกวดน็อตแคลมป์ให้แน่นกระชับพอดี
