แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Pressure Gauge Specs)

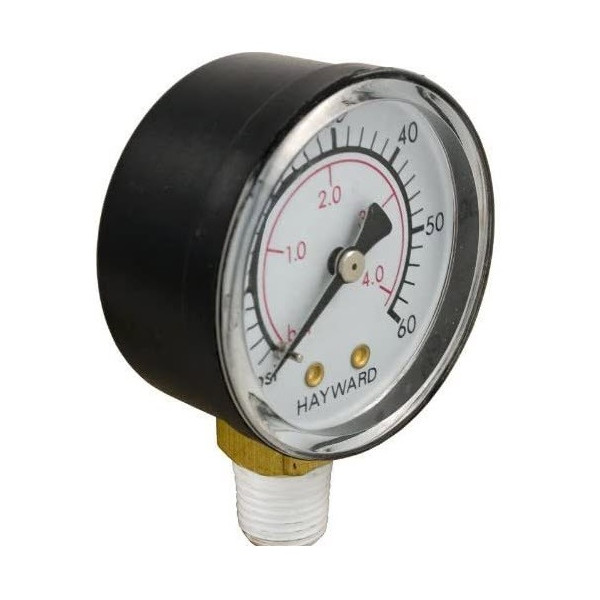

มิติตามแบบโรงงาน: หน้าปัด Ø 52 mm (2.0") • สูงรวม 73 mm • เกลียวนอก 1/4" NPT • สเกล 0-60 PSIจุดเด่นและประสิทธิภาพของเพรชเชอร์เกจวัดแรงดัน Hayward ECX270861
กลไกเบอร์ดอนทองเหลือง เที่ยงตรงสูง
ใช้ท่อ Bourdon Tube โลหะผสมทองเหลืองบรอนซ์ ตอบสนองต่อแรงดันน้ำอย่างรวดเร็วและแม่นยำ ทนแรงกระแทกจากแรงดันน้ำกระชาก (Water Hammer) ไม่คลาดเคลื่อนง่าย
สเกลคู่ 0-60 PSI และ 0-4.0 BAR
แสดงผลสเกลคู่รอบนอกสีดำ 0-60 PSI และสเกลในสีแดง 0-4.0 BAR ขีดสเกลคมชัด ตัวเลขขนาดใหญ่อ่านง่ายแม้อยู่ในห้องเครื่องสระว่ายน้ำที่มีแสงสว่างจำกัด
เกลียวทองเหลือง 1/4" NPT ออกใต้เรือน
โคนข้อต่อทำจากทองเหลืองตันเกรดพรีเมียม ชนิดออกด้านล่าง (Bottom Mount) เกลียว 1/4" แข็งแกร่ง ไม่แตกหักง่าย ขันเกลียวเข้ากับวาล์วระบายลมได้อย่างมั่นคง
แจ้งเตือนรอบ Backwash ถนอมปั๊มน้ำ
ช่วยให้ผู้ดูแลสระทราบค่าแรงดันเริ่มต้น (Clean Baseline) และแจ้งเตือนให้ทำ Backwash เมื่อแรงดันสูงขึ้น 8-10 PSI ป้องกันมอเตอร์ปั๊มโอเวอร์โหลดและรักษาประสิทธิภาพน้ำใส
รายการอะไหล่ในผังที่ทำงานร่วมกับเพรชเชอร์เกจ ECX270861 (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ ECX270861 |
|---|---|---|---|
| Part NO. 2 ★ | ECX270861 | เพรชเชอร์เกจวัดแรงดันถังกรอง 1/4" Bottom Mount (ชิ้นนี้) | เกจวัดแรงดันหลักของระบบถังกรอง |
| Air Relief | SX200FA / CCX1000V | ชุดวาล์วระบายลมคู่เกจวัด (Manual Air Relief Assembly) | ชุดวาล์วด้านบนถังกรองที่มีเกลียวรับ ECX270861 |
| Alternative | ECX2712B1 | เกจวัดแรงดันเกลียวออกด้านหลัง (Back Mount 1/4" NPT) | สำหรับติดตั้งด้านข้างมัลติพอร์ตวาล์ว SP0714T |
| Filter Tank | S244T / S210T / S310T | ถังกรองทราย Hayward Pro-Series Sand Filters | ตัวถังกรองหลักที่ติดตั้งเกจเพื่อวัดความดัน |
| Drain Plug | SPX1700FG | ปลั๊กอุดเกลียวเดรนน้ำ 1/4" NPT พร้อมโอริง | ใช้ปิดพอร์ตเกจวัดเมื่อถอดเกจออกซ่อมบำรุง |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและอ่านค่าเพรชเชอร์เกจ Hayward ECX270861
1. การพันเทปเกลียวทองเหลือง 1/4" NPT (PTFE Thread Tape Rule): ให้พันเทปพันเกลียว PTFE (Teflon Tape) ประมาณ 3-4 รอบตามเข็มนาฬิกาบนเกลียวทองเหลือง ห้ามใช้น้ำยาประสานท่อ PVC หรือกาวทาท่อเด็ดขาด เพราะสารเคมีจะกัดกร่อนพลาสติกของชุดวาล์วระบายลมจนแตกร้าว
2. การขันติดตั้งด้วยประแจที่บ่าทองเหลืองเท่านั้น (Wrench on Brass Flats Only): ให้ใช้ประแจปากตายเบอร์ 14 mm (หรือ 9/16") จับขันที่บ่าหกเหลี่ยมของโคนทองเหลืองเท่านั้น ห้ามใช้มือจับตัวเรือนกลมแล้วหมุนบิดเด็ดขาด เพราะแรงบิดจะทำให้กลไกภายในท่อเบอร์ดอนคลาดเคลื่อน เสียหาย และทำให้เข็มวัดไม่ตรงศูนย์
3. กฎเกณฑ์การอ่านค่าล้างย้อน (The 8-10 PSI Backwash Rule): เมื่อเปลี่ยนสารกรองทรายใหม่หรือล้างทรายสะอาดแล้ว ให้จดบันทึกค่าแรงดันเริ่มต้น (Clean Baseline Pressure ปกติอยู่ที่ประมาณ 10-15 PSI) เมื่อปั๊มน้ำทำงานไปเรื่อยๆ จนสิ่งสกปรกสะสมและแรงดันบนเกจ เพิ่มสูงขึ้นกว่าค่าเริ่มต้น 8 ถึง 10 PSI แสดงว่าถึงเวลาที่ต้องทำกระบวนการ Backwash & Rinse ทันที เพื่อป้องกันไม่ให้แรงดันอัดทำลายถังกรองและช่วยถนอมมอเตอร์ปั๊มน้ำ
4. การตรวจเช็กเมื่อเข็มไม่ตีกลับ 0 PSI (Zero-Reading Diagnosis): เมื่อปิดปั๊มน้ำสนิทและเปิดวาล์วไล่ลมจนแรงดันหมดแล้ว เข็มเกจต้องตีกลับมาแตะที่ขีด 0 PSI เสมอ หากเข็มค้างอยู่ที่ 5-10 PSI แสดงว่ากลไกภายในล้าตัวหรือเสียหายจากแรงกระแทก ควรเปลี่ยนเกจ ECX270861 ตัวใหม่ทันทีเพื่อให้การวินิจฉัยระบบกรองถูกต้อง 100%
5. การดูแลรักษาช่วงหน้าหนาวหรือหยุดใช้งาน (Winterization Care): ก่อนเข้าสู่ช่วงปิดสระหรือฤดูหนาว ให้ถอดเพรชเชอร์เกจ ECX270861 ออกมาเช็ดให้แห้งและเก็บไว้ในที่ร่ม เพื่อป้องกันไม่ให้น้ำที่ค้างอยู่ในท่อเบอร์ดอนเกิดการแข็งตัวขยายตัวจนทำให้ท่อทองเหลืองแตกฉีกขาด
