NO.15 CX900J E-RING Star-Clear Plus C1200

Hayward Swimming Pool Star-Clear Plus Filter Maintenance Background
HAYWARD GENUINE
HAYWARD REPLACEMENT PARTS STAINLESS STEEL E-RING • NO.15 Brand: Hayward | Sku: CX900J

NO.15 CX900J E-RING Star-Clear Plus C1200

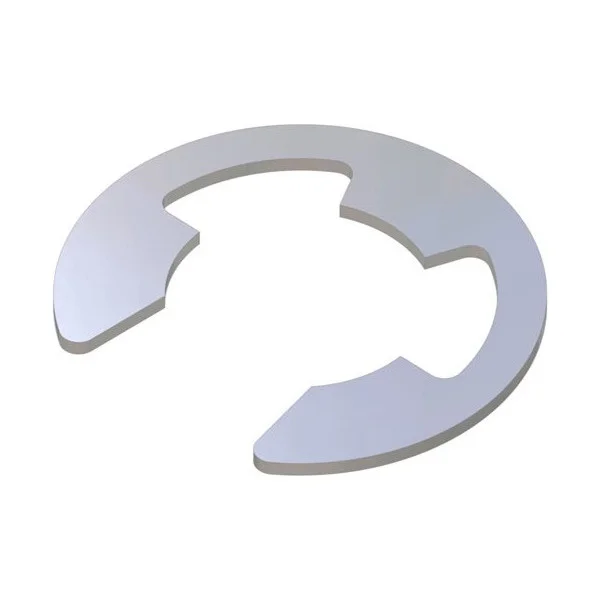

อะไหล่แท้แหวนล็อคเกือกม้าตัวอี Hayward รหัส CX900J (ชิ้นส่วนลำดับ NO.15 E-Ring Retaining Ring) สำหรับติดตั้งยึดร่องแกนกลางของถังกรองตลับผ้าตระกูล Hayward Star-Clear Plus ทุกรุ่น (C1200, C12002, C900, C751, C1750, C1900) และถังแยกตะกอน ProGrid DE Separation Tank C9002SEP ผลิตจากวัสดุสแตนเลสสตีลสปริงคุณภาพสูง (Spring-Tempered Heavy Duty Stainless Steel 300 Series) ทนทานต่อแรงดึงและแรงดันน้ำมหาศาล ปลอดสนิม 100% ตลอดอายุการใช้งาน ทำหน้าที่สวมล็อคเข้ากับร่องบ่าของแกนเสากลาง (Center Tie Rod) เพื่อทำหน้าที่เป็นตัวกั้นล็อกตำแหน่งตามแนวแกน (Axial Retention) รองรับและป้องกันไม่ให้ชุดฝาครอบตัวกรอง ไส้กรอง และโคนจัดตำแหน่งเลื่อนหลุดขณะระบบปั๊มกรองน้ำทำงานภายใต้แรงดันสูง

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward CX900J (แหวนล็อคตัว E • สแตนเลสสปริง)

ขนาดเพลา 1/2" (ร่องเพลา ~11.1 มม.) • สแตนเลสแท้ 100% • อะไหล่ลำดับ NO.15
HAYWARD CX900J STAINLESS STEEL E-RING • FACTORY CAD PREVIEW (SHAFT 1/2" • OD ~ 38.1 MM • THICKNESS 1.27 MM) VIEW 1-A: 2D FLAT PLAN GEOMETRY (3-PRONG E-RING) OUTER DIAMETER Ø ~ 1.50" (38.1 mm) GROOVE FIT Ø ~ 0.438" (11.1 mm) OPENING GAP ~ 10.0 mm ภาพแสดงเรขาคณิต 3 เขี้ยวล็อค พร้อมขนาดร่องเพลากลางและช่องเปิดสวมแกน VIEW 1-B: THICKNESS & CROSS-SECTION PROFILE THICKNESS: 0.050" (1.27 mm) SPRING STAINLESS STEEL Grade 300 Series Precision Stamped RADIAL THRUST LOAD CAPACITY Heavy-duty Retention against Water Pressure ภาพตัดขวางแสดงความหนามาตรฐาน 1.27 มม. และผิวขัดเรียบสแตนเลสสปริงตัน

จุดเด่นและประสิทธิภาพของแหวนล็อคตัว E Hayward CX900J

สแตนเลสสปริงเกรด 300 Series

ผลิตจากสแตนเลสสตีลสปริงแท้ มีความยืดหยุ่นสูง คืนรูปได้ดีเยี่ยม ไม่เป็นสนิมแม้แช่อยู่ในน้ำเกลือและคลอรีนเข้มข้นตลอดเวลา

3 เขี้ยวล็อคกระจายแรงสม่ำเสมอ

เขี้ยวล็อคด้านใน 3 ตำแหน่งโอบรับร่องเพลาได้แนบสนิท ช่วยกระจายแรงดันตามแนวแกนได้อย่างสมดุล ป้องกันการหลุดหลวมขณะใช้งาน

ป้องกันการเลื่อนแนวแกน 100%

เป็นตัวหยุดตำแหน่งสำคัญของชุดแกน Tie Rod ยึดโครงสร้างภายในและฝาถังกรองให้อยู่ในระนาบที่ถูกต้อง ป้องกันแรงดันน้ำกระชาก

อะไหล่แท้โรงงาน Hayward

รหัสสินค้า CX900J ชิ้นส่วนลำดับ NO.15 ผลิตตรงตามสเปกโรงงาน Hayward USA สำหรับถังกรองตลับ Star-Clear Plus และถังกรองผ้า DE

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU CX900J)

Hayward Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD
รหัสสินค้า (SKU)
CX900J
ชื่ออุปกรณ์ (Component Name)
NO.15 แหวนล็อคเกือกม้าตัวอี (Filter Head E-Ring / Retaining Ring)
ขนาดเพลารองรับ (Nominal Shaft Size)
1/2 นิ้ว (~12.7 มม.) Center Tie Rod
ขนาดร่องเพลาที่ขบสวม (Groove Fit Diameter)
~0.438 นิ้ว (~11.1 มม.) โอบรับร่องเพลา 3 ด้าน
เส้นผ่านศูนย์กลางภายนอก (OD)
~1.50 นิ้ว (~38.1 มม.) ขอบกลมสมดุล
ความหนาของแผ่นแหวน (Thickness)
0.050 นิ้ว (~1.27 มม.) แผ่นตันสแตนเลสสปริง
วัสดุการผลิต (Material)
สแตนเลสสตีลสปริงแท้เกรด 300 Series (Spring Stainless Steel ปลอดสนิม)
รหัสอ้างอิงทดแทน (Cross Reference)
4663-04 / 603108 / 610377232791 / C900J / HAY-051-1466
รุ่นถังกรองที่รองรับ (Compatibility)
Hayward Star-Clear Plus (C751, C7512, C900, C9002, C1200, C12002, C1750, C1900), ProGrid C9002SEP

คำแนะนำการติดตั้งและการเปลี่ยนแหวนล็อค CX900J

  • ตำแหน่งการติดตั้ง: แหวนล็อคตัว E (CX900J) ต้องสวมเข้ากับร่องบ่าที่กำหนดบนแกน Center Tie Rod เพื่อล็อคชุดแกนยึดและโคนรองรับด้านล่างให้อยู่ในตำแหน่งที่ถูกต้องก่อนทำการประกอบไส้กรองและฝาครอบถังกรอง
  • การใช้เครื่องมือติดตั้ง: ให้ใช้คีมปากแหลมหรือคีมปากแบนจับที่สันขอบด้านนอกของแหวน แล้วดันแหวนเข้าสู่ร่องเพลาในแนวรัศมีจนกระทั่งเขี้ยวทั้ง 3 จุดขบสวมเข้ากับร่องอย่างสนิทและได้ยินเสียงคลิก ห้ามใช้ค้อนตอกรุนแรงเพราะอาจทำให้ร่องเพลาหรือเขี้ยวแหวนบิ่นเสียหายได้
  • ข้อควรระวังในการถอดเปลี่ยน: เมื่อถอดแหวนล็อคตัวเดิมออก ให้ใช้ไขควงปากแบนงัดสะกิดเบาๆ ที่ช่องบากด้านข้าง หากพบว่าแหวนล็อคตัวเดิมเกิดการบิดเบี้ยว อ้ากว้าง หรือสูญเสียแรงสปริง ไม่ควรดัดกลับมาใช้ซ้ำ ควรเปลี่ยนชิ้นใหม่ทันทีเพื่อความปลอดภัยสูงสุด
  • การตรวจสอบความปลอดภัย: หลังติดตั้งแหวนล็อคเสร็จ ให้ทดลองขยับแกนตามแนวแกน เพื่อตรวจเช็คว่าแหวนขบสนิทอยู่ในร่องเพลาอย่างมั่นคงและไม่มีอาการเลื่อนหลุดก่อนทำการปิดฝาถังกรอง
