Home > Spare Parts > Part Hayward C1200 > NO.11 CX1100Z2 TIE ROD FOR C1200

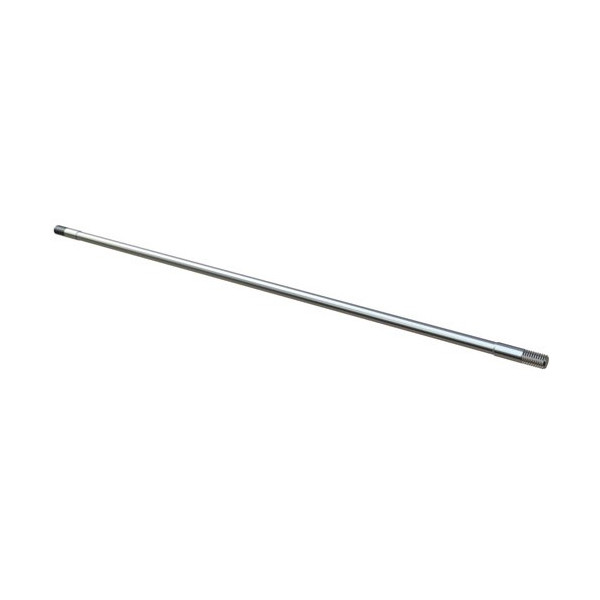

NO.11 CX1100Z2 TIE ROD FOR C1200 - 1 View larger

NO.11 CX1100Z2 TIE ROD FOR C1200

Hayward

CX1100Z2

10011009

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿8,990.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.11 CX1100Z2 TIE ROD FOR C1200

Hayward Swimming Pool Star-Clear Plus Filter Maintenance Background
HAYWARD GENUINE
HAYWARD REPLACEMENT PARTS CENTER TIE ROD • 33-3/16" • NO.11 Brand: Hayward | Sku: CX1100Z2

NO.11 CX1100Z2 TIE ROD FOR C1200

อะไหล่แท้แกนเกลียวเสากลางยึดถังกรอง Hayward รหัส CX1100Z2 (ชิ้นส่วนลำดับ NO.11 Center Tie Rod) สำหรับถังกรองตลับผ้าตระกูล Hayward Star-Clear Plus C1200, C12002, W3C1200 และรุ่น Star-Clear II C1100 ผลิตจากวัสดุสแตนเลสสตีลตันเกรดพรีเมียม (Solid Stainless Steel 300 Series) ความยาวรวมมาตรฐาน 33-3/16 นิ้ว (ประมาณ 843 มิลลิเมตร) เส้นผ่านศูนย์กลางเพลา 1/2 นิ้ว (~12.7 มม.) ปลายเกลียวด้านล่างใช้สำหรับขันยึดตรึงเข้ากับฐานก้นถังกรอง ส่วนปลายด้านบนมาพร้อมร่องบ่ากลึงเที่ยงตรงสำหรับสวมแหวนล็อคตัว E (NO.15 CX900J) และเกลียวยึดเพื่อรองรับลูกบิดขันฝาถังกรอง (NO.1 CX900G) ทำหน้าที่เป็นแกนรับแรงดึงมหาศาล ยึดประกอบไส้กรองและฝาถังกรองให้อยู่ในแนวดิ่งอย่างมั่นคง ป้องกันการดันตัวของฝาถังขณะระบบทำงานภายใต้แรงดันน้ำสูง

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward CX1100Z2 (ความยาว 33-3/16" • เพลา 1/2" • สแตนเลสแท้)

ความยาวรวม 843 มม. • ร่องแหวนล็อค CX900J • อะไหล่ลำดับ NO.11
HAYWARD CX1100Z2 CENTER TIE ROD • FACTORY CAD PREVIEW (LENGTH 33-3/16" / 843 MM • SHAFT Ø 1/2") OVERALL LONGITUDINAL PROFILE (FULL LENGTH ~ 33-3/16" / 843.0 MM) OVERALL LENGTH: 33-3/16" (843.0 mm) DETAIL 1-A: BOTTOM BASE ANCHOR THREAD THREAD LENGTH: ~ 1.50" (38.0 mm) SHAFT Ø 1/2" (12.7 mm) เกลียวปลายล่างยึดแน่นสนิทกับข้อต่อฐานก้นถังกรอง C1200 DETAIL 1-B: TOP THREAD & E-RING GROOVE GROOVE: 1.5 mm THREAD: ~ 1.34" (34.0 mm) FOR CX900J E-RING ปลายบนรองรับแหวนล็อค CX900J และเกลียวขันรับลูกบิด CX900G

จุดเด่นและประสิทธิภาพของแกนเสากลาง Hayward CX1100Z2

สแตนเลสแท้เกรด 300 Series

ผลิตจากสแตนเลสสตีลตันคุณภาพสูง แข็งแกร่ง ทนทานต่อแรงดึงมหาศาล และปลอดสนิม 100% แม้แช่อยู่ในน้ำสระว่ายน้ำตลอดเวลา

ความยาวเฉพาะรุ่น 843 มม.

ขนาดความยาว 33-3/16" ถูกออกแบบมาอย่างแม่นยำเพื่อรองรับความสูงของถังกรองและไส้กรองกระดาษรุ่น C1200 / C12002 ได้อย่างสมบูรณ์แบบ

ร่องบ่าแหวนล็อคเที่ยงตรง

กลึงร่องบ่ารับแหวนล็อคตัว E (CX900J) ด้วยเครื่องจักร CNC แม่นยำระดับไมครอน ล็อคแน่นหนาไม่เลื่อนหลุดตามแนวแกน

อะไหล่แท้โรงงาน Hayward

รหัสสินค้า CX1100Z2 ชิ้นส่วนลำดับ NO.11 สเปกมาตรฐานโรงงาน Hayward USA สำหรับถังกรองรุ่น Star-Clear Plus C1200 และ Star-Clear II C1100

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU CX1100Z2)

Hayward Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
HAYWARD
รหัสสินค้า (SKU)
CX1100Z2
ชื่ออุปกรณ์ (Component Name)
NO.11 แกนเสากลางยึดถังกรอง (Center Tie Rod C1200/C1100)
ความยาวรวมตลอดแกน (Total Length)
33-3/16 นิ้ว (~843.0 มิลลิเมตร หรือ 33-1/8")
เส้นผ่านศูนย์กลางเพลา (Shaft Diameter)
1/2 นิ้ว (~12.7 มิลลิเมตร) สแตนเลสสตีลตัน
วัสดุโครงสร้าง (Material)
Solid Stainless Steel 300 Series ทนแรงดึงและปลอดสนิม 100%
ชิ้นส่วนที่ประกอบร่วม (Assembled With)
CX900G (NO.1), CX900H (NO.2), CX900W (NO.3), CX900D (NO.4), CX900J (NO.15)
รหัสสินค้าเทียบเคียง (Cross Reference)
4663-11B / 603104 / 610377004084 / HAY-051-1744 / CX1100-Z2
รุ่นถังกรองที่รองรับ (Compatibility)
Hayward Star-Clear Plus C1200, C12002, W3C1200 และ Star-Clear II C1100 (ความจุ 120 Sq.Ft.)

คำแนะนำการติดตั้งและการบำรุงรักษาแกนเสากลาง CX1100Z2

  • การขันยึดเกลียวปลายล่าง: เมื่อทำการเปลี่ยนเสากลาง ให้ขันเกลียวปลายล่างลงในข้อต่อเกลียวที่หล่อติดกับฐานก้นถังกรองด้วยมือจนสุดเกลียวและตึงมือ ตรวจสอบให้เสาตั้งตรงในแนวดิ่ง 90 องศา ไม่เอียง
  • การประกอบแหวนล็อคตัว E (CX900J): สวมแหวนล็อคตัว E เข้ากับร่องบ่าที่กลึงไว้บริเวณปลายบนของแกนเสา เพื่อทำหน้าที่เป็นตัวรองรับชุดโคนประคองฝาถัง (CX900D) ป้องกันไม่ให้ชุดฝาครอบกดทับลงมาลึกเกินไป
  • การตรวจสอบความตรงของแกนเสา: หากพบว่าแกนเสากลางเดิมเกิดการคด งอ หรือเกลียวด้านบนรูดเสียหายจากการขันลูกบิดแน่นเกินไป ควรเปลี่ยนชิ้นใหม่ทันที เพราะเสาที่คดจะทำให้ฝาถังกรองปิดไม่สนิทและเกิดปัญหาน้ำรั่วตามขอบโอริง
  • การขันลูกบิดล็อคด้านบน: จัดลำดับการประกอบให้ถูกต้อง (แกนเสา → โคน CX900D → แหวน CX900W → โอริง CX900H → ลูกบิด CX900G) และใช้มือเปล่าขันลูกบิดจนตึงมือสนิทโดยไม่ต้องใช้เครื่องมือช่วยขัน
