Home > Spare Parts > Part Astralpool Victria Plus Silent Pump > NO.7 4405010717 UNION FITTINGS 3 HP
Pre Order
NO.7 4405010717 UNION FITTINGS 3 HP - 1 View larger

NO.7 4405010717 UNION FITTINGS 3 HP

Astralpool

4405010717

10011027

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿968.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.7 4405010717 UNION FITTINGS 3 HP

AstralPool Swimming Pool Pump Maintenance Background
NO.7 4405010717 UNION FITTINGS 3 HP AstralPool Victoria Plus Silent ASTRALPOOL GENUINE
ASTRALPOOL REPLACEMENT PARTS 3 HP HIGH-FLOW EXPANSION KIT • D63/D75 mm BRAND: ASTRALPOOL | SKU: 4405010717

NO.7 4405010717 ชุดข้อต่อขยายท่อยูเนี่ยนปั๊ม 3 HP (Union Fittings Kit 3 HP • D63/D75 mm) ปั๊มสระว่ายน้ำ AstralPool Victoria Plus / Victoria Plus Silent อะไหล่แท้ (Sku: 4405010717)

ชุดข้อต่อขยายขนาดท่อสำหรับปั๊มน้ำขนาด 3 แรงม้า AstralPool รหัส 4405010717 (NO.7 Union Fittings 3 HP) ผลิตภัณฑ์อะไหล่แท้มาตรฐานสเปนจากโรงงาน Fluidra ออกแบบเฉพาะสำหรับรองรับอัตราการไหลของน้ำปริมาณมหาศาลสูงถึง 34 – 38 ลูกบาศก์เมตร/ชั่วโมง (m³/h) ของปั๊มสระว่ายน้ำรุ่น AstralPool Victoria Plus 3 HP, Victoria Plus Silent 3 HP และ Victoria Silen Plus 3 HP โดยทำหน้าที่ขยายขนาดทางเดินน้ำจากหน้าแปลนปั๊มเดิมขนาด D63 มม. (2 นิ้ว) ขึ้นเป็นท่อเมนหลักขนาดใหญ่ D75 มม. (2½ นิ้ว) หรือ D90 มม. เพื่อลดแรงเสียดทานในระบบท่อและป้องกันเสียงหวีดจากการไหลของน้ำความเร็วสูง ภายในชุดประกอบด้วยข้อต่อลด PVC-U เกรดอุตสาหกรรมหนาพิเศษ 2 รูปแบบตามหลักชลศาสตร์ ได้แก่ 1) ข้อต่อลดเยื้องศูนย์ (Eccentric Conical Reducer) สำหรับฝั่งท่อดูดน้ำเข้า เพื่อป้องกันการเกิดโพรงอากาศสะสม (Anti-Air Pocket) และขจัดปัญหาคาวิเทชั่น (Cavitation) และ 2) ข้อต่อลดกลมสมมาตร (Concentric Conical Reducer) สำหรับฝั่งท่อจ่ายน้ำออกด้านบน ช่วยให้ปั๊มน้ำ 3 HP ทำงานได้อย่างเต็มสมรรถนะ เงียบสนิท และยืดอายุการใช้งานยาวนาน

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405010717 (ชุดข้อต่อขยายท่อปั๊ม 3 HP • D63/D75 mm)

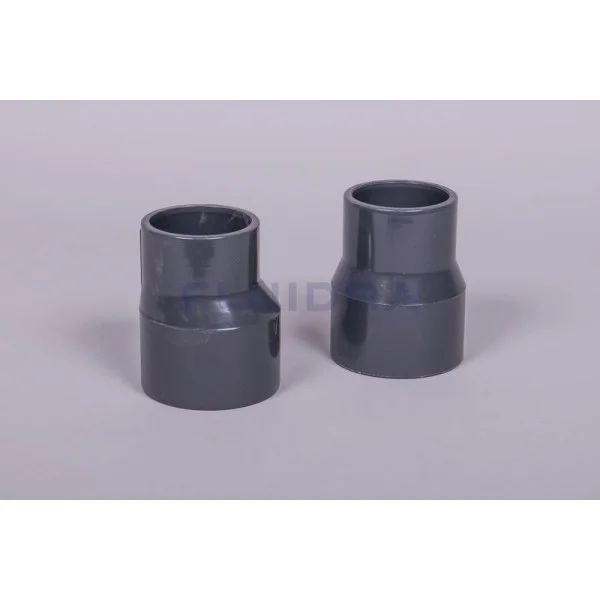

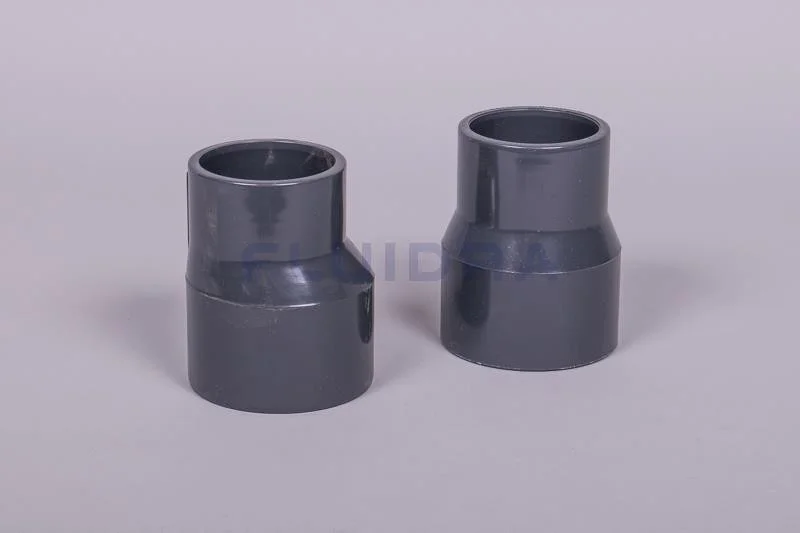

ชุดคู่ 2 ชิ้น • ท่อลดเยื้องศูนย์ดูดเข้า + ท่อลดกลมจ่ายออก • PVC-U สีเทาเข้ม
ASTRALPOOL 4405010717 3 HP PUMP LINK ACCESSORIES • D63-D75 mm EXPANSION ADAPTERS 1. CONCENTRIC REDUCER • DISCHARGE OUTLET (D63 → D75 mm) SYMMETRICAL CONICAL EXPANSION PROFILE WATER DISCHARGE ↑ OUTLET SOCKET (OD) Ø 75.00 mm PUMP INLET (ID) Ø 63.00 mm (2") TOTAL L ~105 mm กรวยขยายสมมาตรสำหรับท่อจ่ายน้ำออก • ขยายขนาดท่อเมนเป็น 75 มม. ลดแรงดันต้าน 2. ECCENTRIC REDUCER • SUCTION INLET (ANTI-AIR POCKET) FLAT-TOP ASYMMETRICAL CAVITATION-PREVENTION PROFILE FLAT TOP EDGE (NO AIR TRAP) SUCTION INFLOW ↓ INLET SOCKET (OD) Ø 75.00 mm PUMP SUCTION (ID) Ø 63.00 mm TOTAL L ~105 mm ข้อต่อลดเยื้องศูนย์ด้านท่อดูด • แนวหลังท่อเรียบเสมอด้านบน ป้องกันโพรงอากาศ 100%

จุดเด่นและประสิทธิภาพของชุดข้อต่อขยายท่อปั๊ม 3 HP AstralPool 4405010717

ขยายท่อเป็น D75 mm (High Flow 34 m³/h)

ช่วยขยายขนาดท่อจาก 63 มม. เป็น 75 มม. (2½ นิ้ว) เพื่อรองรับอัตราการไหลสูงของปั๊ม 3 HP ลดการสูญเสียแรงดัน (Head Loss) และลดเสียงดังในท่อ

ข้อต่อลดเยื้องศูนย์ ป้องกันโพรงอากาศ (Anti-Air Pocket)

ท่อฝั่งดูดออกแบบให้ระนาบหลังท่อเรียบเสมอด้านบน (Flat on top) ไม่เกิดจุดดักอากาศ ช่วยป้องกันปัญหาคาวิเทชั่นและรักษาการล่อน้ำของปั๊มให้สม่ำเสมอ

PVC-U สีเทาเข้มเนื้อหนา ทนแรงดันสูง

ผลิตจากพีวีซีเกรดอุตสาหกรรม (Grey PVC-U) ผนังท่อหนาพิเศษ ทนทานต่อแรงกระแทกจากน้ำ (Water Hammer) สารเคมีสระว่ายน้ำ และแสงแดด UV

อะไหล่แท้ตรงรุ่นปั๊ม 3 HP Fluidra Spain

อะไหล่แท้รหัส 4405010717 ออกแบบตามคู่มือวิศวกรรมโรงงาน AstralPool สำหรับปั๊ม Victoria Plus 3 HP และ Victoria Plus Silent 3 HP โดยเฉพาะ

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU 4405010717)

AstralPool Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
ASTRALPOOL (Fluidra Group, Spain)
รหัสสินค้า (SKU / Part Number)
4405010717
ลำดับอะไหล่ในแบบแปลน (Diagram No.)
NO.7 ชุดข้อต่อขยายท่อยูเนี่ยน 3 HP (Union Fittings 3 HP • D63/D75 mm)
รุ่นปั๊มน้ำที่รองรับ (Compatibility)
AstralPool Victoria Plus, Victoria Plus Silent, Sprint, Victoria Silen Plus (เฉพาะรุ่นกำลัง 3.0 HP)
จำนวนชิ้นส่วนในชุด (Pack Contents)
2 ชิ้น (ข้อต่อลดกลม Concentric 1 ชิ้น + ข้อต่อลดเยื้องศูนย์ Eccentric 1 ชิ้น)
ขนาดท่อด้านสวมปั๊ม (Pump Side Fitment)
D63 มม. (สวมเข้ากับปลอกยูเนี่ยน NO.6 4405010107 ท่อ 2")
ขนาดท่อด้านขยายต่อเข้าระบบ (Pipeline Expansion)
D75 มม. (2½ นิ้ว) หรือสวมข้อลด D90 มม. (3 นิ้ว) สำหรับท่อเมนหลัก
วัสดุโครงสร้างชิ้นงาน (Material Specs)
PVC-U พลาสติกวิศวกรรมสีเทาเข้มเนื้อหนา (Heavy-Duty Industrial Grey PVC-U)
ความยาวรวมของข้อต่อลด (Overall Length - L)
ประมาณ 105.00 มม. (ช่วงลาดเทเรียวช่วยลดแรงต้านชลศาสตร์)
อัตราการไหลและแรงดันที่รองรับ (Flow & Pressure)
อัตราไหลสูงสุด 34 – 38 m³/h • แรงดันใช้งาน 2.5 bar (~36 psi)
ชิ้นส่วนประกอบร่วมที่จำเป็น (Required Mating Kit)
ต้องใช้ร่วมกับ NO.6 ชุดยูเนี่ยน 1.5 - 2.5 HP (4405010107) + NO.5 ปะเก็นยาง (4405010179)
มาตรฐานการผลิต (Origin / Standard)
มาตรฐานชิ้นส่วนอะไหล่แท้โรงงาน AstralPool ประเทศสเปน (Made in Spain / Fluidra Official)

ข้อแนะนำการติดตั้งชุดขยายท่อปั๊ม 3 HP อย่างถูกหลักวิศวกรรม

  • การติดตั้งข้อต่อลดเยื้องศูนย์ (Eccentric Reducer) ที่ถูกต้อง: สำหรับฝั่งท่อดูดน้ำเข้าหน้าปั๊ม ต้องจัดให้ด้านเรียบเสมอด้านบน (Flat-on-top) เสมอ เพื่อป้องกันการเกิดโพรงอากาศสะสมที่สันบนของท่อ ซึ่งเป็นสาเหตุหลักทำให้ปั๊มน้ำ 3 HP เกิดอาการคาวิเทชั่น (Cavitation) เสียงดัง และใบพัดเสียหาย
  • การติดตั้งข้อต่อลดกลมสมมาตร (Concentric Reducer): สำหรับฝั่งท่อจ่ายน้ำออกด้านบน ให้ติดตั้งข้อต่อลดทรงกรวยสมมาตร เพื่อช่วยให้การไหลของน้ำมีความสมดุลและลดแรงกระแทกจากน้ำ (Water Hammer) ขณะปั๊มเริ่มหรือหยุดทำงาน
  • ต้องใช้งานร่วมกับชุดยูเนี่ยน 4405010107: อะไหล่ชุด NO.7 นี้เป็นข้อต่อลดเพิ่มขนาดท่อ จะต้องนำไปสวมต่อเข้ากับปลอกยูเนี่ยน D63 มม. ของชุด NO.6 (4405010107) และขันล็อคด้วยน็อตยูเนี่ยนพร้อมปะเก็น NO.5 (4405010179) เพื่อให้สามารถถอดเซอร์วิสปั๊มได้สะดวก
  • การทากาวประสานท่อ PVC: ใช้น้ำยาประสานท่อ PVC คุณภาพสูงสำหรับท่อรับแรงดันสูง ทาทั้งผิวข้อต่อและปลายท่ออย่างทั่วถึง ดันเข้าหากันให้สุดและจับค้างไว้ 30 วินาที ทิ้งไว้ให้กาวแห้งสนิทอย่างน้อย 24 ชั่วโมงก่อนเริ่มเดินปั๊มน้ำ 3 แรงม้า
