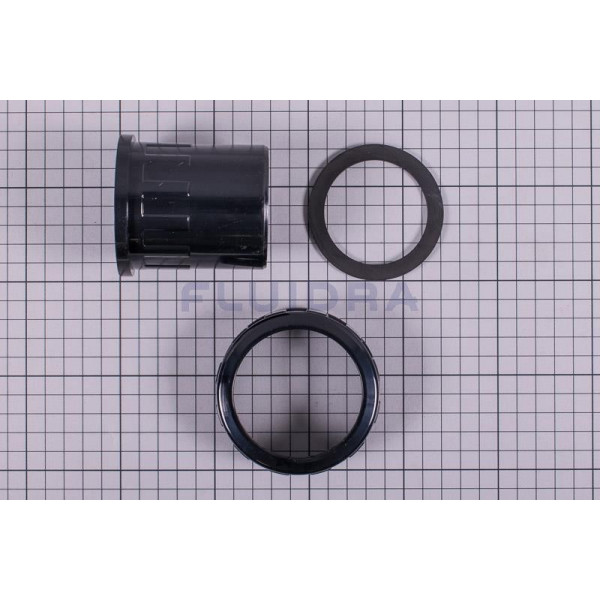

NO.6 4405010107 UNION FITTINGS 1,5 HP - 2,5 HP - 1 View larger

NO.6 4405010107 UNION FITTINGS 1,5 HP - 2,5 HP

Astralpool

4405010107

10011026

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿593.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.6 4405010107 UNION FITTINGS 1,5 HP - 2,5 HP

AstralPool Swimming Pool Pump Maintenance Background

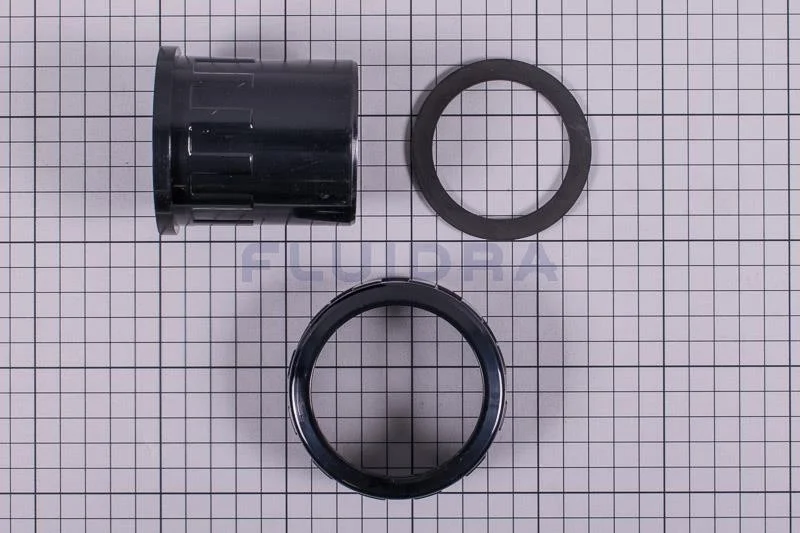

NO.6 4405010107 UNION FITTINGS 1.5 HP - 2.5 HP AstralPool Victoria Plus Silent ASTRALPOOL GENUINE
ASTRALPOOL REPLACEMENT PARTS HEAVY-DUTY UNION KIT • D63 (2" PIPE) BRAND: ASTRALPOOL | SKU: 4405010107

NO.6 4405010107 ชุดข้อต่อยูเนี่ยนทางน้ำเข้า-ออก รุ่น 1.5 HP - 2.5 HP (Complete Union Fittings Kit D63 / 2") ปั๊มสระว่ายน้ำ AstralPool Victoria Plus / Victoria Plus Silent อะไหล่แท้ (Sku: 4405010107)

ชุดข้อต่อยูเนี่ยนทางน้ำเข้าและทางน้ำออกขนาดใหญ่ครบชุด AstralPool รหัส 4405010107 (NO.6 Union Fittings 1.5 HP - 2.5 HP) ผลิตภัณฑ์อะไหล่แท้มาตรฐานสูงสุดนำเข้าจากโรงงาน Fluidra ประเทศสเปน ออกแบบเฉพาะสำหรับติดตั้งร่วมกับปั๊มสระว่ายน้ำขนาดกำลังขับสูง 1.5 แรงม้า, 2.0 แรงม้า และ 2.5 แรงม้า ตระกูล AstralPool Victoria Plus, Victoria Plus Silent, Sprint และ Glass Plus ภายในชุดประกอบด้วย 3 ชิ้นส่วนวิศวกรรมมาตรฐาน ได้แก่ 1) ปลอกข้อต่อยูเนี่ยนสวมท่อ PVC ทรงกระบอกยาว (Tailpiece Adapter) ขนาดสวมกาวท่อ D63 มม. (2 นิ้วเต็ม) เพื่อรองรับอัตราการไหลของน้ำปริมาณมาก (High Flow Capacity) 2) แหวนเกลียวน็อตล็อคยูเนี่ยน (Union Nut Ring) รูเปิดใหญ่พิเศษ D65 มม. เกลียว Buttress 2¾" หมุนล็อคแน่นกระชับมือ และ 3) แผ่นปะเก็นยางแบน EPDM แท้ (NO.5 Flat Gasket ขนาด 72 x 55 x 2.5 mm รหัส 4405010179) ช่วยให้ระบบท่อเชื่อมต่อมีความแน่นหนาสูงสุด ทนแรงดันน้ำสูงถึง 2.5 bar ถอดเซอร์วิสยกปั๊มออกได้ง่ายโดยไม่ต้องตัดท่อ ป้องกันปัญหาน้ำรั่วซึมและอากาศเล็ดลอดเข้าสู่ระบบปั๊มได้อย่างสมบูรณ์แบบ 100%

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405010107 (ชุดข้อต่อยูเนี่ยนรุ่น 1.5 HP - 2.5 HP ท่อ D63 mm)

ครบชุด 3 ชิ้น • ท่อสวมกาว D63 mm • ปลอกยาว 65 mm • เกลียวน็อต 2¾" • ปะเก็น 72×55 mm
ASTRALPOOL 4405010107 COMPLETE UNION FITTINGS SET • 1.5 HP - 2.5 HP (D63 mm / 2" SOCKET) VIEW 1-A: 3-PIECE COMPONENTS • D63 HEAVY FLOW SLEEVE 1. D63 TAILPIECE SLEEVE (L ~65 mm) FLANGE OD Ø 72 mm PVC SOCKET ID Ø 63 mm (2") L ~65 mm 2. EPDM FLAT GASKET 72 × 55 mm THK 2.5 mm GASKET OD Ø 72 mm 3. 2" THREADED UNION NUT (D65 mm BORE) NUT ACROSS RIBS Ø ~103 mm REAR BORE ID Ø 65 mm H ~40 mm ชุดข้อต่อรุ่นท่อใหญ่ D63 มม. • ปลอกสวม D63 + น็อตเกลียว 2¾" (รู 65mm) + ปะเก็น 72x55 VIEW 1-B: ASSEMBLED D63 JOINT CROSS-SECTION (HIGH FLOW) FULL ASSEMBLED D63 CONNECTION (1.5 HP - 2.5 HP) PUMP CASING 2" PORT (NO.8) PVC PIPE D63 (2") HIGH-FLOW CLAMPING NO.5 GASKET (72x55 mm) 2" NUT (BORE Ø65 mm) รองรับท่อ D63 มม. เต็มอัตราไหล • สำหรับปั๊ม Victoria Plus 1.5 - 2.5 HP แรงดันน้ำนิ่ง ไร้รอยรั่ว

จุดเด่นและประสิทธิภาพของชุดข้อต่อยูเนี่ยน AstralPool 4405010107 (1.5 HP - 2.5 HP)

รองรับท่อใหญ่ D63 mm (High-Flow 2")

เบ้ารับท่อ PVC ขนาด 63 มม. (2 นิ้วเต็ม) ช่วยให้น้ำไหลเวียนได้เต็มกำลัง ลดแรงเสียดทานในท่อ เหมาะสมที่สุดสำหรับปั๊มกำลังสูง 1.5 HP ถึง 2.5 HP

ลำกล้องยาวพิเศษ ทากาวเชื่อมท่อแน่นหนา

ช่วงปลอกสวมท่อยาวถึง 65 มม. เพิ่มพื้นที่ผิวสัมผัสในการประสานกาวท่อ PVC ป้องกันการหลุดหรือรั่วซึมจากแรงสั่นสะเทือนขณะปั๊มทำงาน

ซีลยาง EPDM คุณภาพสูง ทนแรงดัน 2.5 bar

มาพร้อมแผ่นปะเก็นยางแบน EPDM แท้ (72x55x2.5 mm) บีบอัดแนบสนิท 100% ป้องกันอากาศรั่วเข้าท่อดูดและน้ำรั่วหยดฝั่งท่อจ่ายได้อย่างเด็ดขาด

อะไหล่แท้ตรงรุ่น Fluidra Spain

อะไหล่แท้รหัส 4405010107 ผลิตจากพลาสติก PVC-U สีดำเกรดอุตสาหกรรม ทนคลอรีนและน้ำเกลือ ออกแบบสำหรับปั๊ม Victoria Plus 1.5 - 2.5 HP

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU 4405010107)

AstralPool Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
ASTRALPOOL (Fluidra Group, Spain)
รหัสสินค้า (SKU / Part Number)
4405010107
ลำดับอะไหล่ในแบบแปลน (Diagram No.)
NO.6 ชุดข้อต่อยูเนี่ยนทางน้ำเข้า-ออก รุ่น 1.5 HP - 2.5 HP (Union Fittings D63)
รุ่นปั๊มน้ำที่รองรับ (Compatibility)
AstralPool Victoria Plus, Victoria Plus Silent, Sprint, Glass Plus (ขนาด 1.5 HP, 2.0 HP, 2.5 HP)
ชิ้นส่วนในชุด (Set Components)
1) น็อตเกลียวยูเนี่ยน 2¾" (รูใน 65 mm) • 2) ปลอกสวมท่อ PVC D63 มม. • 3) ปะเก็นยางแบน 72x55x2.5 mm
ขนาดท่อเชื่อมต่อ (Pipe Connection)
ท่อ PVC สวมกาว ขนาด D63 มม. (สเกลท่อสระว่ายน้ำ 2 นิ้วเต็ม / 63 mm)
ขนาดเกลียวข้อต่อหมุนล็อค (Nut Thread Size)
เกลียวใน 2¾" Buttress/BSP (สำหรับขันเข้ากับคอท่อเกลียวนอก 2" ของปั๊ม AstralPool)
ความยาวปลอกสวมท่อ (Tailpiece Sleeve Length)
ประมาณ 65.00 มม. (ลำกล้องยาวพิเศษ เพิ่มความแข็งแรงในการประสานกาว)
แรงดันใช้งานสูงสุด (Max Operating Pressure)
2.5 bar (~36 psi) ทนทานต่อแรงกระแทกของน้ำ (Water Hammer) ได้ดีเยี่ยม
ชิ้นส่วนประกอบร่วม (Direct Mating Parts)
NO.5 ปะเก็นยางแบน (4405010179) • NO.8 เสื้อปั๊ม (4405010586) • ท่อ PVC สระว่ายน้ำ D63
มาตรฐานการผลิต (Origin / Standard)
มาตรฐานชิ้นส่วนอะไหล่แท้โรงงาน AstralPool ประเทศสเปน (Made in Spain / Fluidra Official)

ข้อแนะนำการติดตั้งและดูแลรักษาชุดข้อต่อยูเนี่ยน D63

  • การประกอบแหวนน็อตยูเนี่ยนก่อนทากาว: ต้องสวมแหวนน็อตยูเนี่ยนขนาดรู 65 มม. เข้าไปที่ท่อ PVC ขนาด 63 มม. ก่อนเสมอ จากนั้นจึงทาน้ำยาประสานท่อ PVC ที่ปลายท่อและเบ้าปลอกยูเนี่ยน แล้วดันเข้าหากันจนสุดบ่า ทิ้งไว้ให้กาวแห้งสนิทอย่างน้อย 24 ชั่วโมงก่อนเปิดระบบเดินน้ำ
  • การวางปะเก็นยางแบน NO.5: วางแผ่นปะเก็น EPDM แท้ (72x55x2.5 mm) ลงในร่องหน้าแปลนเสื้อปั๊มให้ตรงแนวระนาบ ตรวจดูว่าแผ่นยางไม่พับหรือเหลื่อม ห้ามทากาวทาท่อหรือซิลิโคนบนหน้ายางเด็ดขาด เพื่อรักษาประสิทธิภาพการยุบตัวของยาง
  • การขันล็อคที่ถูกต้อง: ใช้สองมือขันน็อตยูเนี่ยนจนตึงมือ จากนั้นใช้ประแจขันยูเนี่ยนหรือสายรัดกวดเพิ่มอีกประมาณ 1/4 รอบ ห้ามใช้ค้อนตอกสันน็อต เพราะอาจทำให้โครงสร้างเกลียวพลาสติกแตกหักได้
  • การถอดปั๊มเพื่อซ่อมบำรุง: ปิดวาล์วน้ำท่อดูดและท่อจ่ายก่อนคลายเกลียวน็อตยูเนี่ยนทั้งสองด้าน เมื่อถอดปั๊มออกแล้ว ควรตรวจดูสภาพแผ่นปะเก็นยาง หากเริ่มแบนแข็งหรือมีรอยฉีกขาด แนะนำให้เปลี่ยนปะเก็นใหม่ทันทีเพื่อความสมบูรณ์แบบของระบบน้ำ
