Description

NO.6 4405010106 UNION FITTINGS <= 1 HP

AstralPool Swimming Pool Pump Maintenance Background
NO.6 4405010106 UNION FITTINGS AstralPool Victoria Plus Silent ASTRALPOOL GENUINE
ASTRALPOOL REPLACEMENT PARTS COMPLETE UNION CONNECTION KIT • D50 (2") BRAND: ASTRALPOOL | SKU: 4405010106

NO.6 4405010106 ชุดข้อต่อยูเนี่ยนทางน้ำเข้า-ออก ครบชุด (Complete Union Fittings Kit D50 / 2") ปั๊มสระว่ายน้ำ AstralPool Victoria Plus / Victoria Plus Silent อะไหล่แท้ (Sku: 4405010106)

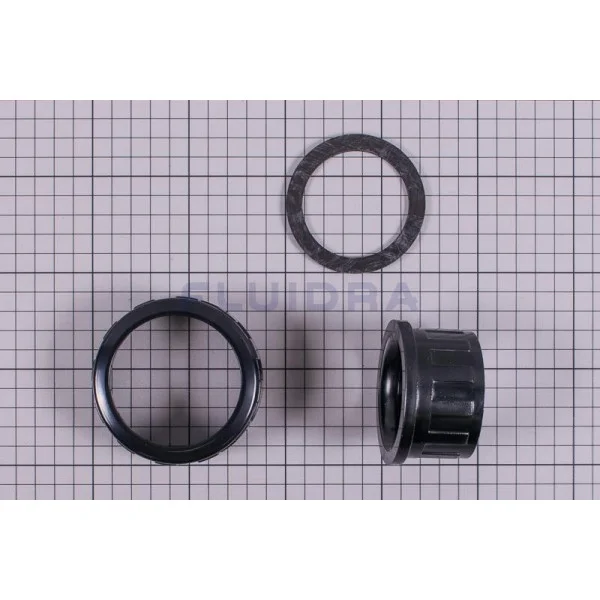

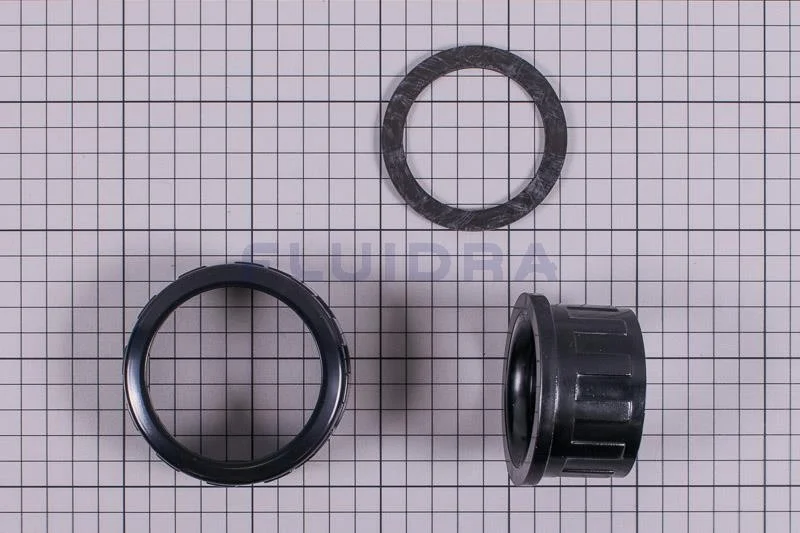

ชุดข้อต่อยูเนี่ยนทางน้ำเข้าและทางน้ำออกครบชุด AstralPool รหัส 4405010106 (NO.6 Union Fittings Kit) ผลิตภัณฑ์อะไหล่แท้นำเข้าจากโรงงาน Fluidra ประเทศสเปน ออกแบบมาโดยเฉพาะสำหรับติดตั้งเข้ากับคอท่อเกลียวนอกขนาด 2 นิ้ว ทั้งฝั่งดูดน้ำเข้าห้องพรีฟิลเตอร์และฝั่งจ่ายน้ำออกด้านบนของปั๊มสระว่ายน้ำรุ่น AstralPool Victoria Plus, Victoria Plus Silent และ Sprint ภายในชุดประกอบด้วย 3 ชิ้นส่วนวิศวกรรมมาตรฐานครบครัน ได้แก่ 1) ปลอกข้อต่อยูเนี่ยนสวมท่อ PVC (Tailpiece Adapter) สวมท่อกาวขนาดมาตรฐาน D50 มม. 2) แหวนเกลียวน็อตล็อคยูเนี่ยน (Union Nut Ring) เกลียว Buttress ขนาด 2¾" หมุนล็อคแน่นกระชับมือ และ 3) แผ่นปะเก็นยางแบนแท้ EPDM (NO.5 Flat Gasket 72x55x2.5 mm รหัส 4405010179) ช่วยให้การถอดประกอบท่อเพื่อยกปั๊มออกมาซ่อมบำรุงทำได้อย่างสะดวกรวดเร็วโดยไม่ต้องตัดท่อ พร้อมรับประกันการปิดผนึกแนบสนิท 100% ไร้รอยรั่วซึมและป้องกันฟองอากาศเข้าสู่ระบบได้อย่างสมบูรณ์แบบ

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405010106 (ชุดข้อต่อยูเนี่ยนทางน้ำเข้า-ออก D50 / 2")

ครบชุด 3 ชิ้น • ท่อสวมกาว D50 mm • เกลียวน็อต 2" • ปะเก็น 72×55 mm
ASTRALPOOL 4405010106 COMPLETE UNION FITTINGS SET • FACTORY CAD PREVIEW (D50 / 2" PUMP PORTS) VIEW 1-A: 3-PIECE COMPONENTS DIMENSIONS & PROFILES 1. TAILPIECE SLEEVE (D50 mm SOCKET) FLANGE OD Ø 72 mm PVC SOCKET ID Ø 50 mm L ~52 mm 2. EPDM FLAT GASKET 72 × 55 mm THK 2.5 mm GASKET OD Ø 72 mm 3. 2" THREADED UNION NUT RING NUT ACROSS RIBS Ø ~103 mm H ~38 mm ชุดข้อต่อแท้ประกอบครบ 3 ชิ้นส่วน • ปลอกท่อ D50 + น็อตเกลียว 2" + ปะเก็นแบน EPDM VIEW 1-B: ASSEMBLED UNION CROSS-SECTION ONTO PUMP PORT FULL ASSEMBLED CROSS-SECTION (2" MALE PUMP PORT) PUMP CASING 2" PORT (NO.8) PVC PIPE D50 CLAMPING SQUEEZE NO.5 GASKET (COMPRESSED) 2" UNION LOCK NUT บีบอัดหน้าแปลนแนบสนิท 100% • ทนแรงดันน้ำในระบบกรองได้สูงถึง 2.5 bar ไร้รอยรั่วซึม

จุดเด่นและประสิทธิภาพของชุดข้อต่อยูเนี่ยน AstralPool 4405010106

ชุดเซ็ต 3 ชิ้นส่วนครบวงจร (Complete Set)

มาพร้อมน็อตล็อคยูเนี่ยน 2 นิ้ว, ปลอกสวมท่อ PVC D50 มม. และแผ่นปะเก็นยาง EPDM แท้ พร้อมติดตั้งเข้ากับท่อดูดหรือท่อจ่ายได้ทันทีโดยไม่ต้องซื้อชิ้นส่วนอื่นเพิ่ม

ถอดเซอร์วิสง่าย ไม่ต้องตัดต่อท่อ PVC

เพียงคลายเกลียวน็อตยูเนี่ยนออก ก็สามารถยกตัวปั๊มน้ำออกจากห้องเครื่องเพื่อนำไปตรวจเช็ค ซ่อมบำรุง หรือเปลี่ยนอะไหล่ภายในได้อย่างสะดวกรวดเร็ว

ซีลยาง EPDM คุณภาพสูง ทนแรงดัน 2.5 bar

หน้าแปลนบีบอัดแผ่นปะเก็นยางแบนได้อย่างสม่ำเสมอ ป้องกันอากาศรั่วเข้าสู่ท่อทางดูดและป้องกันน้ำรั่วหยดฝั่งท่อจ่ายได้อย่างเด็ดขาด

อะไหล่แท้ตรงรุ่น Fluidra Spain

อะไหล่แท้รหัส 4405010106 ผลิตจากพลาสติก PVC-U ทนแรงดันและทนสารเคมีสระว่ายน้ำสูง ออกแบบสำหรับปั๊ม AstralPool Victoria Plus ทุกรุ่น

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU 4405010106)

AstralPool Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
ASTRALPOOL (Fluidra Group, Spain)
รหัสสินค้า (SKU / Part Number)
4405010106
ลำดับอะไหล่ในแบบแปลน (Diagram No.)
NO.6 ชุดข้อต่อยูเนี่ยนทางน้ำเข้า-ออก (Complete Union Fittings Set D50)
รุ่นปั๊มน้ำที่รองรับ (Compatibility)
AstralPool Victoria Plus, Victoria Plus Silent, Sprint, Glass Plus (0.5 HP ถึง 1.0 HP และรุ่นพอร์ต 2")
ชิ้นส่วนในชุด (Set Components)
1) น็อตเกลียวยูเนี่ยน 2" • 2) ปลอกสวมท่อ PVC D50 มม. • 3) ปะเก็นยางแบน 72x55x2.5 mm
ขนาดท่อเชื่อมต่อ (Pipe Connection)
ท่อ PVC สวมกาว ขนาด D50 มม. (สเกลท่อสระว่ายน้ำ 1½" / 50 mm)
ขนาดเกลียวข้อต่อหมุนล็อค (Nut Thread Size)
เกลียวใน 2¾" Buttress/BSP (สำหรับขันเข้ากับคอท่อเกลียวนอก 2" ของปั๊ม AstralPool)
วัสดุโครงสร้างชิ้นงาน (Material Specs)
PVC-U พลาสติกวิศวกรรมสีดำเกรดทนแรงดันสูง + ซีลยาง EPDM 100%
แรงดันใช้งานสูงสุด (Max Operating Pressure)
2.5 bar (~36 psi) รองรับแรงดันระบบสระว่ายน้ำได้อย่างปลอดภัย
ชิ้นส่วนประกอบร่วม (Direct Mating Parts)
NO.5 ปะเก็นยางแบน (4405010179) • NO.8 เสื้อปั๊ม (4405010586) • ท่อ PVC สระว่ายน้ำ D50
มาตรฐานการผลิต (Origin / Standard)
มาตรฐานชิ้นส่วนอะไหล่แท้โรงงาน AstralPool ประเทศสเปน (Made in Spain / Fluidra Official)

ข้อแนะนำการติดตั้งและดูแลรักษาชุดข้อต่อยูเนี่ยน

  • ลำดับการทากาวท่อ PVC: ให้สวมแหวนเกลียวน็อตยูเนี่ยนเข้าไปในท่อ PVC ก่อนเสมอ จากนั้นจึงทาน้ำยาประสานท่อ PVC ที่ปลายท่อและเบ้าปลอกข้อต่อยูเนี่ยน แล้วดันเข้าหากันให้สุด ทิ้งไว้ให้กาวแห้งสนิทอย่างน้อย 24 ชั่วโมงก่อนเปิดระบบเดินน้ำ
  • การวางปะเก็นยางแบน: วางแผ่นปะเก็น NO.5 (72x55x2.5 mm) ลงในร่องหน้าแปลนเสื้อปั๊มให้ตรงระนาบ ห้ามทากาวหรือซิลิโคนบนหน้ายางเด็ดขาด เพราะซีลยาง EPDM ออกแบบมาให้บีบอัดแนบสนิทด้วยเชิงกลอยู่แล้ว
  • การขันล็อคน็อตยูเนี่ยน: ขันเกลียวน็อตยูเนี่ยนด้วยมือเปล่าจนตึงมือ จากนั้นใช้ประแจขันยูเนี่ยนหรือสายรัดขันกวดเพิ่มอีกประมาณ 1/4 รอบ ห้ามใช้ค้อนตอกหรือขันแน่นจนเกินไป เพราะอาจทำให้เกลียวพลาสติกรูดหรือบ่าหน้าแปลนแตกหักได้
  • การถอดปั๊มเพื่อซ่อมบำรุง: ปิดวาล์วน้ำฝั่งดูดและฝั่งจ่ายก่อนคลายเกลียวน็อตยูเนี่ยนทั้งสองด้าน เมื่อถอดปั๊มออกแล้ว ควรตรวจดูสภาพแผ่นปะเก็นยาง หากแบนแตกลายงาหรือแข็งกระด้าง แนะนำให้เปลี่ยนปะเก็นใหม่ทันทีเพื่อความสมบูรณ์แบบของระบบ
