แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405012050 (ชุดกล่องพักสายไฟ C.71 III ระบบ 3 เฟส)
เฟรม C.71 • 104 × 105 mm • มอเตอร์ 3 เฟส • กันน้ำ IP55 • สกรูสแตนเลส 8 ตัวจุดเด่นและประสิทธิภาพของชุดกล่องพักสายไฟมอเตอร์ 3 เฟส C.71 AstralPool 4405012050
ทรงสี่เหลี่ยมจัตุรัส สำหรับมอเตอร์ 3 เฟส C.71
ออกแบบรูปทรงสี่เหลี่ยมจัตุรัสสมมาตร 104 × 105 มม. มอเตอร์ระบบ 3 เฟสไม่ต้องใช้คาปาซิเตอร์รัน จึงติดตั้งได้เรียบเนียน ไม่เกะกะรอบตัวมอเตอร์
มาตรฐานกันน้ำ IP55 พร้อมเคเบิ้ลแกลนด์ PG13.5
มาพร้อมเคเบิ้ลแกลนด์ขันบีบสายไฟ 4 คอร์ PG13.5/M20 และร่องยางซีลรอบขอบฝา ป้องกันน้ำฝน ละอองน้ำ และฝุ่นผงเข้าถึงจุดต่อสายไฟได้อย่างสมบูรณ์แบบ
พลาสติกวิศวกรรมทน UV และไม่ลามไฟ
ผลิตจากเทอร์โมพลาสติกเกรดวิศวกรรมสีดำ ทนต่อรังสี UV แสงแดดกลางแจ้ง และไอระเหยคลอรีน ไม่กรอบแตกง่าย และมีคุณสมบัติไม่ลามไฟ
อะไหล่แท้ตรงรุ่น Fluidra Spain (0.5 - 1.0 HP III)

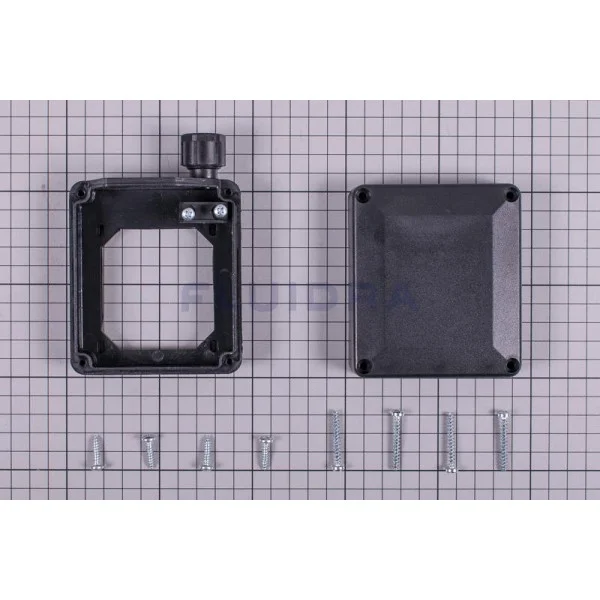

อะไหล่แท้รหัส 4405012050 นำเข้าจากสเปน บรรจุทั้งตัวเรือนฐาน ฝาปิด เคเบิ้ลแกลนด์ แคลมป์สาย และสกรู/โบลท์สแตนเลส 8 ตัว ติดตั้งได้ทันที
ข้อแนะนำการติดตั้งและดูแลรักษากล่องพักสายไฟมอเตอร์ 3 เฟส C.71
- การจัดวางสายและการยึดแคลมป์ล็อคสายไฟ: เมื่อร้อยสายไฟเมนแบบ 4 คอร์ (L1, L2, L3, PE) ผ่านเคเบิ้ลแกลนด์ PG13.5 เข้ามาแล้ว ให้ใช้แคลมป์พลาสติกล็อคสายไฟ (Internal Cable Clamp) ขันสกรูยึดปลอกสายไฟให้แน่นหนา เพื่อป้องกันไม่ให้สายไฟถูกดึงกระชากจนหลุดจากเทอร์มินอลบล็อค
- การต่อวงจรสะพานไฟ Star / Delta: ตรวจสอบแรงดันไฟฟ้าของตู้ควบคุมปั๊มน้ำ หากเป็นไฟ 3 เฟส 380-400V ให้ต่อสะพานไฟแบบสตาร์ (Star-Y) หรือหากใช้กับอินเวอร์เตอร์แปลงไฟ 220-230V 3 เฟส ให้ต่อสะพานไฟแบบเดลต้า (Delta-Δ) ให้ถูกต้องก่อนปิดฝากล่อง
- การขันสกรูฝาปิดให้ได้ระนาบ IP55: วางฝาปิดสี่เหลี่ยมจัตุรัสให้ลงร่องยางซีลรอบตัวเรือนกล่องพอดี จากนั้นใช้ไขควงขันสกรูสแตนเลสทั้ง 4 ตัวสลับทแยงมุมทีละน้อย เพื่อให้ขอบยางซีลถูกบดอัดแนบสนิทรอบทิศทาง ป้องกันน้ำฝนและฝุ่นผงเข้าวงจร 100%
- สัญญาณเตือนที่ควรเปลี่ยนกล่องพักสายใหม่: หากพบว่าตัวเรือนกล่องมีรอยแตกร้าว ฝาปิดบิดเบี้ยว เกลียวยึดน็อตรูด หรือเคเบิ้ลแกลนด์หลวมชำรุด ควรรีบเปลี่ยนกล่องชุดใหม่ทันทีเพื่อป้องกันละอองน้ำเข้าสู่วงจรไฟฟ้า 380-400V ซึ่งอาจก่อให้เกิดอันตรายจากไฟฟ้าลัดวงจร
