NO.26 4405010156 TERMINAL BOX COVER C 63-71 III - 1 View larger

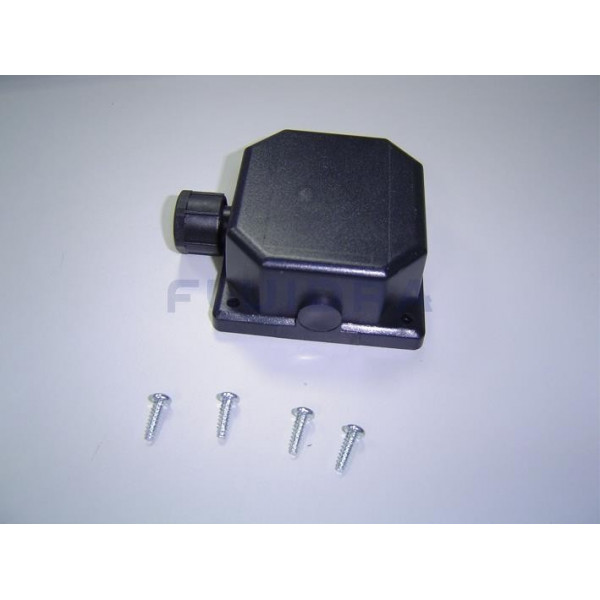

NO.26 4405010156 TERMINAL BOX COVER C 63-71 III

Astralpool

4405010156

10011070

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿329.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.26 4405010156 TERMINAL BOX COVER C 63-71 III

AstralPool Swimming Pool Pump Maintenance Background
NO.26 4405010156 TERMINAL BOX COVER C 63-71 III AstralPool Victoria Plus Silent ASTRALPOOL GENUINE
ASTRALPOOL REPLACEMENT PARTS THREE-PHASE MOTOR TERMINAL BOX COVER • C.63 - C.71 (III) BRAND: ASTRALPOOL | SKU: 4405010156

NO.26 4405010156 ฝาครอบกล่องพักสายไฟมอเตอร์เฟรม C.63 - C.71 3 เฟส (Terminal Box Cover C 63-71 III with Cable Gland & Inox Screws) ปั๊มสระว่ายน้ำ AstralPool Victoria Plus / Victoria Plus Silent อะไหล่แท้ (Sku: 4405010156)

ชุดฝาครอบกล่องพักสายไฟมอเตอร์ไฟฟ้า 3 เฟส AstralPool รหัส 4405010156 (NO.26 Terminal Box Cover C 63-71 III / Tapa Caja Conexiones Motor Trifásica C.63-71) ผลิตภัณฑ์อะไหล่แท้มาตรฐานสูงสุดนำเข้าจากโรงงาน Fluidra ประเทศสเปน ออกแบบทางวิศวกรรมเฉพาะสำหรับทำหน้าที่เป็น กล่องฝาครอบปิดผนึกขั้วต่อเทอร์มินอลบล็อค 6 ขั้ว (Three-Phase Motor Terminal Junction Cover) สำหรับมอเตอร์ปั๊มสระว่ายน้ำระบบไฟฟ้า Three-Phase 230/400V (III) ขนาดเฟรมมาตรฐานยุโรป IEC/MEC Frame 63 และ Frame 71 (C.63 - C.71) กำลังขับ 0.5 แรงม้า, 0.75 แรงม้า และ 1.0 แรงม้า ตระกูล AstralPool Victoria Plus, Victoria Plus Silent, Sprint, Sena และ Glass Plus ตัวกล่องออกแบบรูปทรงสี่เหลี่ยมตัดมุมแปดเหลี่ยมกะทัดรัด (เนื่องจากมอเตอร์ระบบ 3 เฟสไม่ต้องใช้คาปาซิเตอร์รัน จึงไม่มีกระเปาะด้านบน) หล่อขึ้นรูปด้วยพลาสติกวิศวกรรมโพลีโพรพีลีนสีดำเกรดหน่วงไฟ UL 94 V2 ทนความร้อนสูง รังสี UV และสารเคมีสระว่ายน้ำ ด้านข้างติดตั้ง เคเบิ้ลแกลนด์เกลียวบีบสายไฟกันน้ำ PG13.5 / M20 พร้อมช่องเปิดต่อขยายแบบ Knockout ด้านข้าง มาพร้อม สกรูสแตนเลสสตีลแท้ 4 ตัว ผ่านมาตรฐานการป้องกันน้ำและฝุ่นละอองระดับ IP55 ป้องกันน้ำฝน ละอองน้ำ และความชื้นไม่ให้เข้าสู่วงจรขดลวดมอเตอร์ได้อย่างสมบูรณ์แบบ

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405010156 (ฝาครอบกล่องพักสายไฟมอเตอร์ 3 เฟส C.63-71 III)

เฟรม C.63-71 • 95 × 95 mm • มอเตอร์ 3 เฟส • กันน้ำ IP55 • สกรูสแตนเลส 4 ตัว
ASTRALPOOL 4405010156 THREE-PHASE MOTOR TERMINAL BOX C.63-71 III • FACTORY CAD PREVIEW VIEW 1-A: TOP PLAN & BEVELED OCTAGONAL PROFILE ASTRALPOOL MOTOR III (3-PHASE) PG13.5 KNOCKOUT 4x INOX SCREWS (INCLUDED) BASE WIDTH = 95.00 mm 78.0 mm ทรงสี่เหลี่ยมตัดมุมกะทัดรัด • ไม่ต้องมีกระเปาะคาปาซิเตอร์ (ระบบ 3 เฟส) VIEW 1-B: SIDE ELEVATION & 6-TERMINAL BLOCK CLEARANCE CROSS-SECTION (TOTAL HEIGHT 48 mm) 6-POLE TERMINAL BLOCK IP55 PERIMETER SEALING 48.0 mm BASE SPAN 95.00 mm ห้องพักสายกว้างขวาง • รองรับเทอร์มินอลบล็อค 6 ขั้ว ต่อแบบ Star หรือ Delta

จุดเด่นและประสิทธิภาพของฝาครอบกล่องพักสายไฟ 3 เฟส AstralPool 4405010156

ทรงแปดเหลี่ยมกะทัดรัด สำหรับมอเตอร์ 3 เฟส

ออกแบบรูปทรงสี่เหลี่ยมตัดมุมแปดเหลี่ยมเรียบกระชับ มอเตอร์ 3 เฟสไม่ต้องใช้คาปาซิเตอร์รัน จึงติดตั้งได้แนบสนิท ไม่เกะกะพื้นที่รอบตัวมอเตอร์

มาตรฐานกันน้ำ IP55 พร้อมเคเบิ้ลแกลนด์

มาพร้อมเคเบิ้ลแกลนด์ขันบีบสายไฟ 4 คอร์ PG13.5/M20 และร่องยางซีลรอบขอบฝา ป้องกันน้ำฝน ละอองน้ำ และฝุ่นผงเข้าถึงจุดต่อสายไฟได้อย่างสมบูรณ์แบบ

พลาสติกวิศวกรรมทน UV และไม่ลามไฟ

ผลิตจากเทอร์โมพลาสติกเกรดวิศวกรรมสีดำ ทนต่อรังสี UV แสงแดดกลางแจ้ง และไอระเหยคลอรีน ไม่กรอบแตกง่าย และมีคุณสมบัติไม่ลามไฟ

อะไหล่แท้ตรงรุ่น Fluidra Spain (0.5 - 1 HP III)

อะไหล่แท้รหัส 4405010156 นำเข้าจากสเปน บรรจุฝาครอบ เคเบิ้ลแกลนด์ และสกรูสแตนเลส 4 ตัว ติดตั้งเข้ากับมอเตอร์ 3 เฟส C.63-71 ได้พอดี 100%

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU 4405010156)

AstralPool Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
ASTRALPOOL (Fluidra Group, Spain)
รหัสสินค้า (SKU / Part Number)
4405010156
ลำดับอะไหล่ในแบบแปลน (Diagram No.)
NO.26 ฝาครอบกล่องพักสายไฟ 3 เฟส (Terminal Box Cover C 63-71 III)
ขนาดเฟรมมอเตอร์และระบบไฟฟ้า (Motor Frame & Phase)
IEC / MEC Frame 63 และ 71 (C.63 - C.71) • Three-Phase 230/400V 50Hz (III)
รุ่นปั๊มน้ำที่รองรับ (Pump Compatibility)
AstralPool Victoria Plus, Victoria Plus Silent, Sprint, Sena (รุ่น 0.5 HP, 0.75 HP, 1.0 HP 3 เฟส)
มิติขนาดตัวกล่อง (Overall Dimensions: W × L × H)
95 × 95 × 48 มม. (ความกว้างรวมเคเบิ้ลแกลนด์ 125 มม.)
ระยะกึ่งกลางรูยึดสกรู (Mounting Hole Centers PCD)
78.0 × 78.0 มม. (4 รูยึดมุมสมมาตรสำหรับประกบเสื้อสเตเตอร์เฟรม 63-71)
มาตรฐานการป้องกันน้ำและฝุ่น (Ingress Protection)
IP55 Weatherproof (ป้องกันน้ำฉีดรอบทิศทาง ละอองน้ำฝน และฝุ่นผงเข้าวงจร)
ขนาดเคเบิ้ลแกลนด์ (Cable Gland Size)
PG13.5 / M20 × 1.5 มม. (รองรับสายไฟภายนอกขนาดเส้นผ่านศูนย์กลาง 6 – 12 มม.)
วัสดุโครงสร้าง (Material Grade)
พลาสติกโพลีโพรพีลีน (PP) ทนรังสี UV แสงแดด และความร้อน เกรดหน่วงไฟ UL 94 V2
รายการอุปกรณ์ในชุด (Kit Package Contents)
ตัวเรือนฝาครอบกล่อง 3 เฟส 1 ชิ้น + เคเบิ้ลแกลนด์ PG13.5 1 ชุด + สกรูสแตนเลส 4 ตัว
มาตรฐานการผลิต (Origin / Standard)
มาตรฐานชิ้นส่วนอะไหล่แท้โรงงาน AstralPool ประเทศสเปน (Made in Spain / Fluidra Official)

ข้อแนะนำการติดตั้งและดูแลรักษาฝาครอบกล่องพักสายไฟมอเตอร์ 3 เฟส

  • การเลือกต่อวงจร Star (400V) หรือ Delta (230V): ตรวจสอบแรงดันไฟฟ้าของตู้ควบคุมให้ตรงกับพิกัดมอเตอร์ และจัดวางสะพานไฟทองเหลืองบนเทอร์มินอลบล็อค 6 ขั้วให้ถูกต้องก่อนปิดฝากล่องทุกครั้ง เพื่อป้องกันขดลวดมอเตอร์ไหม้ชำรุด
  • การขันเคเบิ้ลแกลนด์รัดสายไฟ 3 เฟส: ร้อยสายไฟเมนแบบ 4 คอร์ (L1, L2, L3 และสายดิน PE) ผ่านเคเบิ้ลแกลนด์ PG13.5 แล้วขันฝาเกลียวบีบยางให้รัดรอบเปลือกสายไฟจนแน่นสนิท เพื่อป้องกันน้ำฝนและความชื้นซึมเข้ากล่อง
  • การตรวจสภาพขอบยางซีลกันน้ำ IP55: ก่อนประกบฝาปิดกล่องเข้ากับเสื้อสเตเตอร์ ตรวจดูให้แน่ใจว่าแนวขอบยางซีลแนบสนิทรอบทิศทาง จากนั้นขันสกรูสแตนเลสทั้ง 4 ตัวสลับทแยงมุมทีละน้อยอย่างสม่ำเสมอ
  • สัญญาณเตือนที่ควรเปลี่ยนฝากล่องพักสายใหม่: หากพบว่าตัวเรือนกล่องแตกร้าว ขอบยางซีลเสื่อมสภาพ หรือเกลียวยึดน็อตรูด ควรรีบเปลี่ยนฝาครอบชุดใหม่ทันทีเพื่อป้องกันละอองน้ำเข้าสู่วงจรไฟฟ้า 380-400V ซึ่งอาจก่อให้เกิดอันตรายจากไฟฟ้าลัดวงจร
