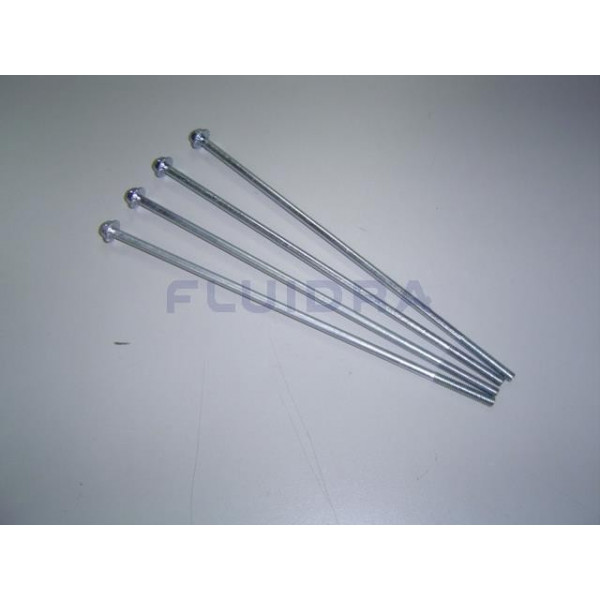

NO.23 4405010169 MOTOR TIES (90 ) 3 HP II - 1 View larger

NO.23 4405010169 MOTOR TIES (90 ) 3 HP II

Astralpool

4405010169

10011060

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿350.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.23 4405010169 MOTOR TIES (90 ) 3 HP II

ภาพพื้นหลังสระว่ายน้ำ NO.23 4405010169 MOTOR TIES (90) 3 HP II AstralPool
ASTRALPOOL GENUINE SPARE PARTS ITEM NO.23 • MOTOR FRAME 90 • 3 HP II (SINGLE PHASE) • SET OF 4 แบรนด์: ASTRALPOOL | SKU: 4405010169

NO.23 4405010169 MOTOR TIES (90 ) 3 HP II AstralPool (สตัดยึดมอเตอร์ปั๊มน้ำ)

อะไหล่แท้มาตรฐานโรงงานผู้ผลิตชั้นนำระดับโลก AstralPool (Fluidra Group ประเทศสเปน) สำหรับปั๊มสระว่ายน้ำ NO.23 4405010169 MOTOR TIES (90) 3 HP II (รหัส SKU: 4405010169 / MPN: 10011060) ชุดสตัดสลักเกลียวยึดประกบตัวเรือนมอเตอร์ (Motor Tie Bolts / Tie Rods x 4 pcs) ออกแบบมาเฉพาะสำหรับมอเตอร์ปั๊มสระว่ายน้ำขนาดเฟรม Frame MEC 90 (C.90) กำลัง 3.0 แรงม้า (3 HP / 2.2 kW) ระบบไฟฟ้า 1 เฟส 220-240V (II = Single Phase) มิติตามแบบวิศวกรรมมาตรฐานโรงงาน: ความยาวรวมทั้งตัว 330 มม., ขนาดเกลียวเมตริก M6 (ระยะพิทช์ 1.0 มม.), ช่วงเกลียวหน้า 30 มม. และเกลียวท้าย 25 มม. ผลิตจากวัสดุเหล็กกล้าความเหนียวสูงชุบกัลวาไนซ์กันสนิมพิเศษ (High-Tensile Zinc Coated / Stainless Steel) แข็งแกร่ง ทนแรงบิดและแรงสั่นสะเทือนขณะมอเตอร์หมุนรอบจัด 2,850 RPM ได้อย่างดีเยี่ยม ทนต่อไอระเหยของคลอรีน น้ำเกลือ และความชื้นสูง ทำหน้าที่ร้อยยึดประกบฝาหน้า (Drive End Flange), โครงเสื้อสเตเตอร์ (Stator Housing Frame 90), และฝาครอบท้ายมอเตอร์ (Non-Drive End Shield) ให้ประกบกันแน่นสนิท ป้องกันการเยื้องศูนย์ของแกนเพลามอเตอร์ รองรับการใช้งานตรงรุ่นกับปั๊มสระว่ายน้ำ AstralPool ยอดนิยม อาทิ Victoria Plus Silent Pump 3 HP II (รหัส 65570, 65570-0475E), Victoria Plus 3 HP II, Sprint และ Victoria Dualspeed 2.5 - 3 HP II (ตำแหน่งหมายเลข 23 ในไดอะแกรมปั๊ม)

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405010169 (Vertical CAD Dimensions & Specs)

แสดง 1.Dimension • 2.Spec แนวตั้ง • คลิกขยาย 1400 × 2000 PX
ASTRALPOOL FLUIDRA • GENUINE PUMP SPARE PARTS CAD BLUEPRINT NO.23 MOTOR TIES (90) 3 HP II • PART CODE: 4405010169 SPARE PART CODE 4405010169 SECTION 1: ENGINEERING DIMENSIONS & ASSEMBLY BLUEPRINT (มิติขนาดวิศวกรรมชิ้นส่วน) SCALE 1:1 & 1:2 • UNITS: MILLIMETERS [MM] 1.1 DETAIL SPECIFICATION OF SINGLE TIE ROD (รายละเอียดมิติแกนสตัดยึดมอเตอร์ NO.23) M6 HEX NUT M6 HEX NUT L = 330 mm TOTAL STUD LENGTH (ความยาวรวมแกนสตัด) 30 mm 25 mm THREAD: M6 (PITCH 1.0 mm) SET OF 4 PCS 1 ชุดประกอบด้วย 4 เส้น สแตนเลส/กัลวาไนซ์กันสนิม 1.2 ASTRALPOOL MOTOR ASSEMBLY SCHEMATIC (ตำแหน่งติดตั้งจริงบนตัวเรือนมอเตอร์ FRAME 90 3HP) DRIVE END FLANGE (ฝาประกบหน้า) SHAFT Ø 19 mm TERMINAL BOX C.90 กล่องต่อสายไฟคาปาซิเตอร์ MOTOR MOUNTING BASE REAR COVER (ฝาครอบท้าย C.90) FAN COVER NO.24 (ฝาครอบใบพัด) ITEM NO.23: 4405010169 1.3 MOTOR FRAME 90 BOLT CIRCLE (ระยะกึ่งกลางรูร้อยสตัด 4 จุด 90°) TIE 1 TIE 2 TIE 3 TIE 4 PCD Ø 165 mm SECTION 2: PRODUCT SPECIFICATIONS DATASHEET (ตารางข้อมูลจำเพาะเชิงเทคนิคและขนาด) ASTRALPOOL OFFICIAL SPECIFICATION PARAMETER / SPECIFICATION ITEM (รายการพารามิเตอร์) ENGINEERING VALUE / DETAILS (ค่ามาตรฐานและรายละเอียดทางวิศวกรรม) แบรนด์สินค้า / ผู้ผลิต (Brand & Origin) ASTRALPOOL (Fluidra Group • ประเทศสเปน มาตรฐานอุปกรณ์สระว่ายน้ำระดับสากล) ชื่อชิ้นส่วนอะไหล่ (Part Name & Description) NO.23 4405010169 MOTOR TIES (90) 3 HP II (สตัดยึดมอเตอร์ Frame 90 3HP 1เฟส) รหัสสินค้า / อะไหล่ (SKU / Part Code) 4405010169 (MPN: 10011060 / ตำแหน่งชิ้นส่วนอะไหล่หมายเลข 23) ขนาดเฟรมมอเตอร์ที่รองรับ (Motor Frame Size) Frame MEC 90 (C.90) กำลัง 3.0 แรงม้า (3 HP / 2.2 kW) ระบบไฟ 1 เฟส 220-240V (II) ความยาวรวมทั้งตัว (Total Tie Rod Length) 330 มิลลิเมตร (33.0 ซม.) ตามมาตรฐานโรงงาน AstralPool สำหรับ Frame 90 3HP ขนาดเกลียวและระยะพิทช์ (Thread Size & Pitch) เกลียวเมตริก M6 (เส้นผ่านศูนย์กลาง 6.0 มม. ระยะพิทช์เกลียวมาตรฐาน 1.0 มม.) ระยะช่วงเกลียวหัว-ท้าย (Threaded Lengths) เกลียวปลายด้านหน้า 30 มม. • เกลียวปลายด้านท้าย 25 มม. • ก้านกลางเรียบ 275 มม. จำนวนชิ้นต่อชุด (Packaging / Quantity) 1 ชุดประกอบด้วย 4 เส้น (Pack of 4 Tie Bolts ครบชุดสำหรับ 1 ตัวมอเตอร์) วัสดุโครงสร้าง (Material & Surface Treatment) สแตนเลสสตีล AISI 304 / เหล็กกล้าความเหนียวสูงชุบกัลวาไนซ์กันสนิม ทนไอน้ำเกลือและคลอรีน รุ่นปั๊มที่รองรับ (Compatible AstralPool Pumps) Victoria Plus Silent (3HP II), Victoria Plus (3HP II), Sprint, Victoria Dualspeed 2.5-3HP ฟังก์ชันการทำงาน (Engineering Function) ยึดร้อยประกบฝาหน้า เสื้อสเตเตอร์ และฝาครอบท้ายมอเตอร์ให้มั่นคง ป้องกันการเยื้องศูนย์ มาตรฐานอะไหล่แท้ (Genuine Spare Parts) อะไหล่แท้ 100% จากโรงงานผู้ผลิต AstralPool Fluidra Spain สวมใส่พอดี เกลียวตรงรุ่น • ASTRALPOOL GENUINE SPARE PARTS • ALL RIGHTS RESERVED • RESISTANT TO CHEMICALS & UV CAD DRAWING SCALE 1:1 VERTICAL BLUEPRINT SHEET • 1400 × 2000 PX

จุดเด่นและประสิทธิภาพของสตัดยึดมอเตอร์ AstralPool 4405010169

ขนาดความยาว 330 มม. ตรงรุ่น Frame 90

ความยาวสลักเกลียว 330 มม. ออกแบบมาเฉพาะสำหรับตัวเรือนมอเตอร์ Frame 90 ขนาด 3 แรงม้า 1 เฟส (Stator Core หนากว่ารุ่น 3 เฟส) สวมยึดทะลุประกบฝาหน้าและฝาหลังได้อย่างแม่นยำ

เกลียวเมตริก M6 & ระยะพิทช์ 1.0 มม.

เกลียวขึ้นรูปด้วยกรรมวิธีรีดเกลียวความแม่นยำสูง (Rolled Threads) ช่วงเกลียวหน้า 30 มม. และเกลียวท้าย 25 มม. ทนต่อแรงบิดขันแน่นตามสเปกโรงงาน ไม่รูด บิดงอ หรือคลายตัวง่าย

ทนทานต่อการกัดกร่อนของคลอรีนและน้ำเกลือ

ผลิตจากวัสดุโลหะเกรดอุตสาหกรรมชุบเคลือบป้องกันสนิมพิเศษ ป้องกันการเกิดออกไซด์จากไอน้ำเคมี คลอรีน และความชื้นสะสมในห้องเครื่องสระว่ายน้ำได้อย่างยาวนาน

อะไหล่แท้โรงงาน AstralPool ตำแหน่ง NO.23

ชิ้นส่วนอะไหล่แท้หมายเลข 23 ตรงตามคู่มือชิ้นส่วนปั๊ม Victoria Plus Silent Pump 3 HP II (65570) มั่นใจได้ในความปลอดภัย ไม่ทำให้โครงสร้างมอเตอร์บิดเบี้ยวหรือแกนเพลาเยื้องศูนย์

ตารางข้อมูลจำเพาะทางวิศวกรรม AstralPool 4405010169 (Technical Specifications)

มาตรฐานแท้ AstralPool Fluidra Spain
คุณสมบัติทางวิศวกรรม (Attributes)รายละเอียดทางเทคนิค (Technical Details)
แบรนด์ผู้ผลิต / ประเทศASTRALPOOL (Fluidra Group • ประเทศสเปน มาตรฐานอุปกรณ์สระว่ายน้ำระดับสากล)
ชื่อชิ้นส่วนอะไหล่ (Part Description)NO.23 4405010169 MOTOR TIES (90) 3 HP II (ชุดสตัดร้อยยึดตัวเรือนมอเตอร์ Frame 90 3HP 1เฟส)
รหัสสินค้า (SKU / Part Number)SKU: 4405010169 (MPN: 10011060 / ตำแหน่งอะไหล่หมายเลข 23 ในไดอะแกรมปั๊ม)
ขนาดเฟรมมอเตอร์และกำลังขับ (Motor Frame & Power)Frame MEC 90 (C.90) ขนาด 3.0 แรงม้า (3 HP / 2.2 kW) ระบบไฟฟ้า 1 เฟส 220V (II = Single Phase)
ความยาวรวมทั้งตัว (Total Stud Length)330 มิลลิเมตร (33.0 ซม.) ตามสเปกโรงงาน AstralPool สำหรับมอเตอร์ Frame 90 3HP
ขนาดเกลียวและระยะพิทช์ (Thread Dimension)เกลียวมาตรฐานเมตริก M6 (เส้นผ่านศูนย์กลางเกลียว 6.0 มม. ระยะพิทช์ 1.0 มม.)
ระยะช่วงเกลียวหัวและท้าย (Thread Lengths)เกลียวปลายด้านหน้า 30 มม. • เกลียวปลายด้านท้าย 25 มม. • ก้านกลางกลมเรียบ 275 มม.
จำนวนชิ้นในชุด (Packaging Quantity)1 ชุดประกอบด้วย 4 เส้น (Pack of 4 Tie Rods ครบชุดสำหรับมอเตอร์ 1 เครื่อง)
วัสดุโครงสร้าง (Material & Coating)สแตนเลสสตีล AISI 304 / เหล็กกล้าความเหนียวสูงชุบกัลวาไนซ์กันสนิม ทนไอน้ำเกลือและคลอรีน
รุ่นปั๊มที่รองรับ (Compatible AstralPool Pumps)Victoria Plus Silent (3HP II), Victoria Plus (3HP II), Sprint, Victoria Dualspeed 2.5-3HP
มาตรฐานอะไหล่แท้ (Genuine Spare Parts)อะไหล่แท้ 100% จากโรงงานผู้ผลิต AstralPool Fluidra Spain สวมใส่พอดี เกลียวตรงรุ่น

ข้อแนะนำการติดตั้งและประกอบสตัดยึดมอเตอร์ AstralPool 4405010169

  • การขันน็อตในรูปแบบทแยงมุม (Cross-Pattern Torquing): เมื่อร้อยสตัดทั้ง 4 เส้นเข้ากับตัวเรือนมอเตอร์ ให้เริ่มขันน็อตในแนวทแยงมุมเป็นคู่ตรงข้าม (กากบาท) สลับไปมาทีละน้อย เพื่อให้ฝาหน้าและฝาหลังประกบแนบสนิทกับเสื้อสเตเตอร์อย่างสมดุล ไม่เกิดแรงงัดที่ตลับลูกปืน
  • การใช้แหวนสปริงกันคลาย (Spring Washers): ต้องใส่แหวนสปริงหรือแหวนล็อกกันคลายที่ปลายสตัดก่อนขันน็อตตัวเมีย M6 เสมอ เพื่อป้องกันแรงสั่นสะเทือนขณะมอเตอร์หมุนทำงานต่อเนื่องทำให้น็อตคลายตัว
  • การหมุนทดสอบแกนเพลาด้วยมือ (Manual Shaft Rotation): หลังขันแน่นสตัดทั้ง 4 เส้นเรียบร้อยแล้ว ให้ใช้มือหมุนใบพัดลมท้ายมอเตอร์ดูว่าแกนเพลาหมุนได้อย่างอิสระ ลื่นไหล ไม่ติดขัด หากรู้สึกว่าฝืดให้คลายน็อตออกเล็กน้อยและปรับเคาะจัดศูนย์ฝาครอบก่อนขันแน่นอีกครั้ง
  • การชโลมจาระบีหรือสารกันติด (Anti-Seize Lubricant): แนะนำให้ทาจาระบีทนน้ำหรือสารกันติดที่เกลียว M6 เล็กน้อยก่อนประกอบ เพื่อป้องกันการเกิดสนิมตายและช่วยให้ถอดบำรุงรักษาเปลี่ยนตลับลูกปืนในอนาคตได้อย่างสะดวกง่ายดาย
