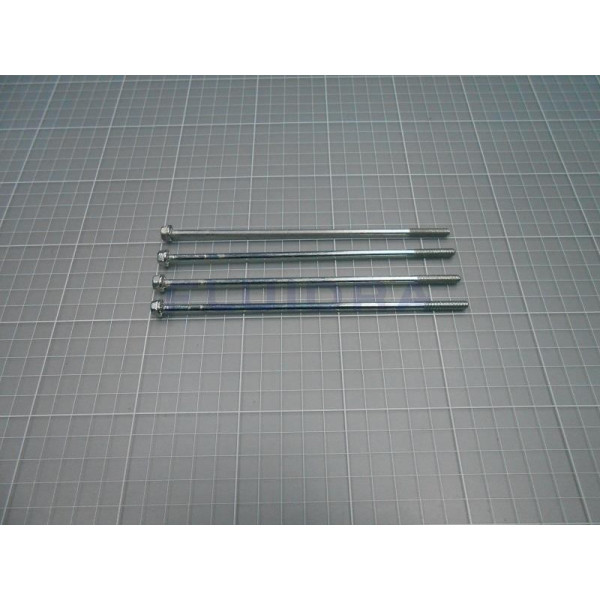

NO.23 4405010145 MOTOR TIES 1 ,5 - 3 HP III - 1 View larger

NO.23 4405010145 MOTOR TIES 1 ,5 - 3 HP III

Astralpool

405010145

10011059

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿576.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.23 4405010145 MOTOR TIES 1 ,5 - 3 HP III

AstralPool Swimming Pool Pump Maintenance Background

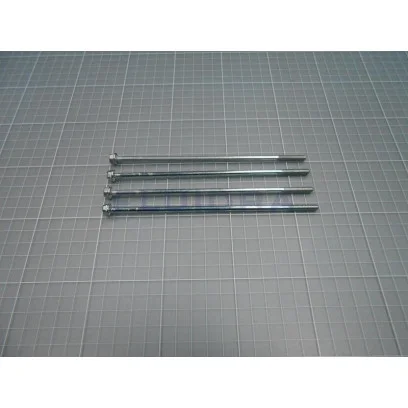

NO.23 4405010145 MOTOR TIES 1,5 - 3 HP III AstralPool Victoria Plus Silent ASTRALPOOL GENUINE
ASTRALPOOL REPLACEMENT PARTS THREE-PHASE (III) MOTOR TIE BOLTS • 1.5 HP - 3.0 HP BRAND: ASTRALPOOL | SKU: 4405010145 / 405010145[cite: 41]

NO.23 4405010145 ชุดสลักดึงร้อยโครงมอเตอร์ 1.5 - 3 HP 3 เฟส (Motor Ties 1,5 - 3 HP III / Tirantes Motor 1.5 - 3 CV Trifásica M5 × 225 mm) ปั๊มสระว่ายน้ำ AstralPool Victoria Plus / Victoria Plus Silent อะไหล่แท้ ชุด 4 ตัว (Sku: 4405010145)[cite: 41, 42]

ชุดสลักเกลียวยาวดึงร้อยโครงสร้างมอเตอร์ไฟฟ้า 3 เฟส AstralPool รหัส 4405010145 (NO.23 Motor Ties 1,5 - 3 HP III / Tirante Motor 1,5 - 3 CV Trifásica / Sku: 405010145)[cite: 41] ผลิตภัณฑ์อะไหล่แท้มาตรฐานสากลนำเข้าจากโรงงาน Fluidra ประเทศสเปน ออกแบบเฉพาะสำหรับทำหน้าที่เป็น แกนสลักโครงสร้างหลักในการร้อยประกบยึด (Heavy-Duty Structural Tie-Rod Assembly) โดยร้อยผ่านขอบโครงสร้างภายนอกของแผ่นสเตเตอร์มอเตอร์ความยาวพิเศษ (Long Stator Lamination Core) เพื่อเชื่อมยึดระหว่าง แปลนหน้ามอเตอร์ (NO.20 Front Motor Flange) เข้ากับ ฝาครอบท้ายมอเตอร์ (NO.22 Motor End Cover) สำหรับปั๊มสระว่ายน้ำระบบไฟฟ้า Three-Phase 230/400V 50Hz ขนาดกำลังขับ 1.5 แรงม้า, 2.0 แรงม้า และ 3.0 แรงม้า (1.5 HP - 3.0 HP III)[cite: 41] ตระกูล AstralPool Victoria Plus, Victoria Plus Silent, Sprint, Sena และ Glass Plus (ขนาดเฟรมมอเตอร์มาตรฐานยุโรป C.80 และ C.90) ผลิตจากเหล็กกล้าแรงดึงสูงเกรดอุตสาหกรรม (High-Tensile Carbon Steel Class 8.8) ชุบผิวเคลือบกัลวาไนซ์ซิงค์หนาพิเศษ (Zinc-Plated Passivation) ป้องกันสนิมและการกัดกร่อนจากไอระเหยคลอรีนในห้องเครื่องสระว่ายน้ำ หัวสลักเป็นแบบ หกเหลี่ยมหน้าแปลนติดแหวนจานรอง (Hexagon Flange Head เบอร์ 8 มม.)[cite: 42] ก้านแกนขนาด เกลียวเมตริก M5 × 0.8 มม. ความยาวพิเศษตลอดลำตัว 225 มม. (ระยะเกลียวปลาย 28 มม.)[cite: 42] บรรจุชุดละ 4 เส้น[cite: 42] ช่วยรักษาระนาบแนวแกนศูนย์กลางเพลามอเตอร์ 3 เฟสให้อยู่ในตำแหน่งที่เที่ยงตรง 100% ป้องกันการสั่นสะเทือนและลดเสียงรบกวนได้อย่างยอดเยี่ยม

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405010145 (สลักดึงร้อยโครงมอเตอร์ 3 เฟส M5 × 225 mm)[cite: 41, 42]

ชุด 4 เส้น • เกลียว M5×0.8 mm • ยาวพิเศษ 225 mm • หัวหกเหลี่ยมเบอร์ 8 • มอเตอร์ 3 เฟส[cite: 41, 42]
ASTRALPOOL 4405010145 MOTOR TIES 1.5 - 3 HP (III) • FACTORY CAD PREVIEW (SET OF 4 • M5 × 225 mm)[cite: 41, 42] VIEW 1-A: 4-BOLT SET PROFILE & FULL LENGTH DIMENSIONS (225 mm)[cite: 42] OVERALL LENGTH L = 225.00 mm (FOR 1.5 - 3 HP III)[cite: 41] THREAD b = 28 mm ชุดสลักดึงยาว 4 เส้นตรงรุ่น • เกลียว M5 ปลาย 28 มม. ยาวพิเศษ 225 มม. สำหรับ 3 เฟส[cite: 41, 42] VIEW 1-B: HEX FLANGE HEAD & METRIC M5 PITCH DETAIL HEX FLANGE HEAD (AF 8 mm)[cite: 42] 8.8 WRENCH AF = 8.00 mm FLANGE Ø 11.50 mm METRIC THREAD M5 M5 PITCH 0.8 THREAD Ø 5.00 mm ELECTRO-GALVANIZED ZINC PASSIVATION RESISTS CORROSIVE POOL CHLORINE & HUMIDITY CLASS 8.8 HIGH-TENSILE STEEL CORE • THREE-PHASE MOTOR DUTY[cite: 41] หัวหน้าแปลนหกเหลี่ยมเบอร์ 8 • เกลียวเมตริก M5×0.8 มม. ชุบซิงค์กันสนิม[cite: 42]

จุดเด่นและประสิทธิภาพของชุดสลักดึงร้อยโครงมอเตอร์ 3 เฟส AstralPool 4405010145[cite: 41]

ความยาวพิเศษ 225 mm สำหรับมอเตอร์ 3 เฟส[cite: 41]

ความยาวก้าน 225 มม. ออกแบบมาเฉพาะเพื่อร้อยผ่านแผ่นสเตเตอร์มอเตอร์ 3 เฟส (1.5 - 3.0 HP III) ที่มีความหนายาวกว่ามอเตอร์ 1 เฟสทั่วไป[cite: 41]

เหล็กกล้า Class 8.8 ชุบซิงค์ทนไอคลอรีน

ทนต่อแรงดึงสูง ไม่ยืดตัวหรือขาดเมื่อรับแรงบิดต่อเนื่องของระบบไฟ 3 เฟส ชุบซิงค์ป้องกันสนิมจากความชื้นและไอสารเคมีสระว่ายน้ำ[cite: 41]

หัวหกเหลี่ยมหน้าแปลน AF 8 mm กระจายแรงดี[cite: 42]

หัวน็อตหกเหลี่ยมเบอร์ 8 พร้อมปีกหน้าแปลนจานรองในตัว กว้าง 11.5 มม. ช่วยกระจายแรงบดอัดลงบนฝาครอบท้ายอะลูมิเนียมได้สม่ำเสมอ ไม่กินเนื้อโลหะ

อะไหล่แท้ตรงรุ่น Fluidra Spain (1.5 - 3 HP III)[cite: 41]

อะไหล่แท้รหัส 4405010145 บรรจุครบเซ็ต 4 เส้น ตรงรุ่นสำหรับปั๊ม Victoria Plus และ Victoria Plus Silent มอเตอร์ 3 เฟส 1.5 - 3.0 HP 100%[cite: 41, 42]

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU 4405010145)[cite: 41]

AstralPool Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
ASTRALPOOL (Fluidra Group, Spain)[cite: 41]
รหัสสินค้า (SKU / Part Number)
4405010145 / 405010145[cite: 41]
ลำดับอะไหล่ในแบบแปลน (Diagram No.)
NO.23 สลักดึงร้อยโครงมอเตอร์ 3 เฟส (Motor Ties 1,5 - 3 HP III)[cite: 41]
รุ่นปั๊มน้ำและระบบไฟฟ้าที่รองรับ (Compatibility)
AstralPool Victoria Plus & Silent 1.5 HP, 2.0 HP, 3.0 HP Three-Phase 230/400V (III)[cite: 41]
ขนาดเกลียวและระยะพิทช์ (Thread Specification)
ISO Metric M5 × 0.80 มม. (ระยะเกลียวมาตรฐานสากล)
ความยาวใต้คอถึงปลาย (Overall Length - L)
225.00 มม. (±1.00 มม. สัดส่วนยาวพิเศษสำหรับสเตเตอร์มอเตอร์ 3 เฟส C.80 และ C.90)[cite: 41]
ความยาวช่วงเกลียวปลาย (Thread Length - b)
28.00 มม. (ระยะเกลียวลึกพอดีกับการขันยึดเข้าแปลนหน้ามอเตอร์ NO.20)
รูปแบบหัวน็อตและขนาดประแจ (Head Style & Drive)
หัวหกเหลี่ยมหน้าแปลนติดจานรอง (Hex Flange) • ขนาดประแจขัน เบอร์ 8 มม.[cite: 42]
เกรดเหล็กและการเคลือบผิว (Material & Finish)
เหล็กกล้าแรงดึงสูง Class 8.8 ชุบกัลวาไนซ์ซิงค์กันสนิม (Zinc-Plated Passivated)
แรงบิดในการขันแน่นที่แนะนำ (Tightening Torque)
4.5 – 5.5 N•m (ขันสลับทแยงมุมเป็นกากบาทเพื่อรักษาศูนย์กลางเพลา 3 เฟส)
จำนวนที่บรรจุในชุด (Package Quantity)
ชุดละ 4 เส้น (ครบเซ็ตสำหรับประกอบมอเตอร์ไฟฟ้า 3 เฟส 1 เครื่อง)[cite: 42]
มาตรฐานการผลิต (Origin / Standard)
มาตรฐานชิ้นส่วนอะไหล่แท้โรงงาน AstralPool ประเทศสเปน (Made in Spain / Fluidra Official)[cite: 41]

ข้อแนะนำการติดตั้งและดูแลรักษาชุดสลักดึงร้อยโครงมอเตอร์ 3 เฟส[cite: 41]

  • การขันกวดแบบสลับทแยงมุมกากบาท: ขณะประกอบสลักดึงทั้ง 4 เส้น ให้ใช้ประแจแหวนหรือลูกบล็อกเบอร์ 8 มม. ขันกวดสลับเป็นรูปกากบาททีละน้อยอย่างสม่ำเสมอ เพื่อให้ฝาครอบหน้าและท้ายมอเตอร์ประกบเข้ากับขดลวดสเตเตอร์ 3 เฟสได้ขนานตรงแนว 100% ป้องกันเพลาเอียง[cite: 42]
  • แรงบิดในการขันที่ถูกต้อง (4.5 - 5.5 N•m): ควรขันด้วยแรงตึงมือพอดี (ประมาณ 4.5 - 5.5 นิวตัน-เมตร) ห้ามใช้บล็อกลมหรือบล็อกกระแทกยิงขันแรงเกินไป เพราะอาจทำให้เกลียวอะลูมิเนียมของแปลนหน้ามอเตอร์ NO.20 รูดเสียหาย หรือสลักเกลียวขาด
  • การตรวจสอบความคล่องตัวของแกนเพลา: หลังจากขันสลักดึงทั้ง 4 เส้นแน่นสมบูรณ์แล้ว ให้ใช้มือหมุนแกนเพลามอเตอร์เพื่อทดสอบว่าหมุนได้คล่องตัวและนุ่มนวล หากรู้สึกว่าเพลาฝืดติดขัด แสดงว่าขันแรงไม่เท่ากัน ให้คลายสลักออกแล้วขันไล่ระดับใหม่อีกครั้ง[cite: 42]
  • การทาจาระบีป้องกันเกลียวขัดตาย (Anti-Seize): ก่อนขันเกลียวสลักเข้าแปลนหน้ามอเตอร์ ควรป้ายจาระบีสังเคราะห์หรือสารหล่อลื่นกันติดที่ช่วงเกลียวปลาย M5 เล็กน้อย เพื่อป้องกันการเกิดปฏิกิริยากัดกร่อนระหว่างเหล็กกับอะลูมิเนียม ช่วยให้ถอดบำรุงรักษาในอนาคตได้ง่ายดาย
