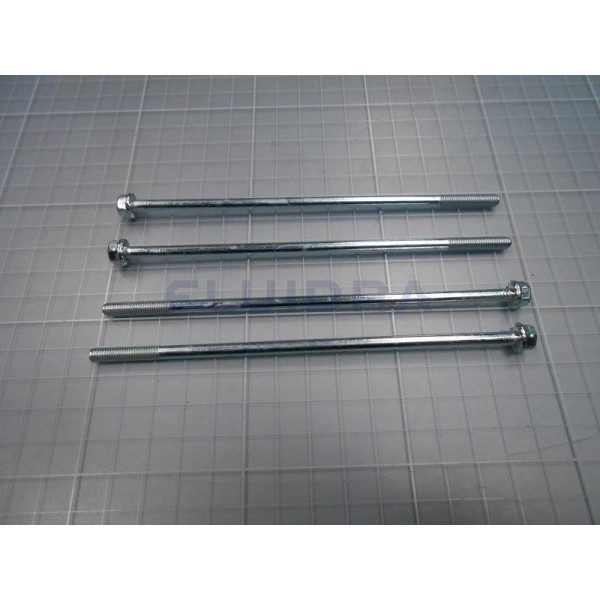

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405010144 (สลักดึงร้อยโครงมอเตอร์ 0.75 - 1 HP M5 × 185 mm)
ชุด 4 เส้น • เกลียว M5×0.8 mm • ยาว 185 mm • หัวหกเหลี่ยมเบอร์ 8 • ชุบซิงค์กันสนิมจุดเด่นและประสิทธิภาพของชุดสลักดึงร้อยโครงมอเตอร์ AstralPool 4405010144
เหล็กกล้าแรงดึงสูง Class 8.8 ทนแรงบิด
ผลิตจากเหล็กกล้าเกรดวิศวกรรม Class 8.8 ทนต่อแรงเค้นดึงสูง (High Tensile Strength) ไม่ยืดตัวหรือขาดชำรุดเมื่อขันกวดแน่นด้วยแรงบิดมาตรฐาน
ชุบกัลวาไนซ์ซิงค์ ทนสนิมและความชื้น
ผ่านกระบวนการชุบซิงค์แบบ Electro-Galvanized ป้องกันการเกิดสนิมคราบแดงจากความชื้น น้ำสระ และไอระเหยสารเคมีในห้องเครื่องได้อย่างสมบูรณ์
หัวหกเหลี่ยมหน้าแปลน AF 8 mm กระจายแรงดี
หัวน็อตหกเหลี่ยมเบอร์ 8 พร้อมปีกหน้าแปลนจานรองในตัว กว้าง 11.5 มม. ช่วยกระจายแรงบดอัดลงบนฝาครอบท้ายอะลูมิเนียมได้สม่ำเสมอ ไม่กินเนื้อโลหะ
อะไหล่แท้ตรงรุ่น Fluidra Spain (0.75 - 1 HP)
อะไหล่แท้รหัส 4405010144 บรรจุครบเซ็ต 4 เส้น ตรงรุ่นสำหรับปั๊ม Victoria Plus และ Victoria Plus Silent มอเตอร์ขนาด 0.75 HP และ 1.0 HP 100%
ข้อแนะนำการติดตั้งและดูแลรักษาชุดสลักดึงร้อยโครงมอเตอร์ 0.75 - 1 HP
- การขันกวดแบบสลับทแยงมุมกากบาท: ขณะประกอบสลักดึงทั้ง 4 เส้น ให้ใช้ประแจแหวนหรือลูกบล็อกเบอร์ 8 มม. ขันกวดสลับเป็นรูปกากบาททีละน้อยอย่างสม่ำเสมอ เพื่อให้ฝาครอบหน้าและท้ายมอเตอร์ประกบเข้ากับขดลวดสเตเตอร์ได้ขนานตรงแนว 100% ป้องกันเพลาเอียง
- แรงบิดในการขันที่ถูกต้อง (4.5 - 5.5 N•m): ควรขันด้วยแรงตึงมือพอดี (ประมาณ 4.5 - 5.5 นิวตัน-เมตร) ห้ามใช้บล็อกลมหรือบล็อกกระแทกยิงขันแรงเกินไป เพราะอาจทำให้เกลียวอะลูมิเนียมของแปลนหน้ามอเตอร์ NO.20 รูดเสียหาย หรือสลักเกลียวขาด
- การตรวจสอบความคล่องตัวของแกนเพลา: หลังจากขันสลักดึงทั้ง 4 เส้นแน่นสมบูรณ์แล้ว ให้ใช้มือหมุนแกนเพลามอเตอร์เพื่อทดสอบว่าหมุนได้คล่องตัวและนุ่มนวล หากรู้สึกว่าเพลาฝืดติดขัด แสดงว่าขันแรงไม่เท่ากัน ให้คลายสลักออกแล้วขันไล่ระดับใหม่อีกครั้ง
- การทาจาระบีป้องกันเกลียวขัดตาย (Anti-Seize): ก่อนขันเกลียวสลักเข้าแปลนหน้ามอเตอร์ ควรป้ายจาระบีสังเคราะห์หรือสารหล่อลื่นกันติดที่ช่วงเกลียวปลาย M5 เล็กน้อย เพื่อป้องกันการเกิดปฏิกิริยากัดกร่อนระหว่างเหล็กกับอะลูมิเนียม ช่วยให้ถอดบำรุงรักษาในอนาคตได้ง่ายดาย
