Home > Spare Parts > Part Astralpool Victria Plus Silent Pump > NO.22 4405010615 MEC. MOTOR COVER C.90
Pre Order

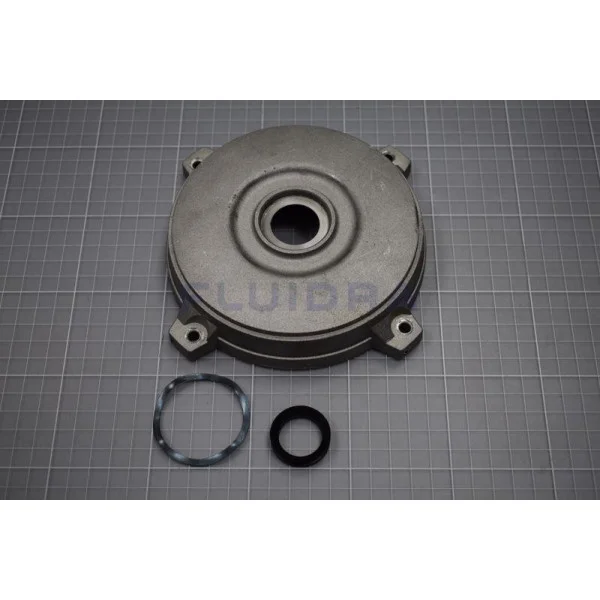

NO.22 4405010615 MEC. MOTOR COVER C.90 - 1 View larger

NO.22 4405010615 MEC. MOTOR COVER C.90

Astralpool

4405010615

10011057

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿1,975.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.22 4405010615  MEC. MOTOR COVER C.90

AstralPool Swimming Pool Pump Maintenance Background

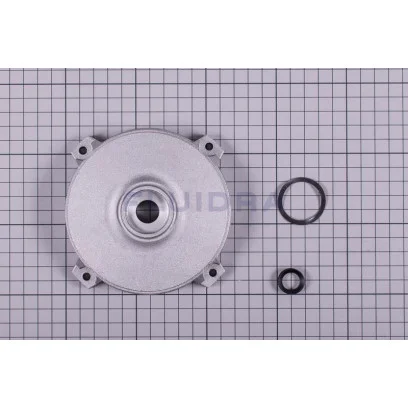

NO.22 4405010615 MEC. MOTOR COVER C.90 AstralPool Victoria Plus Silent ASTRALPOOL GENUINE
ASTRALPOOL REPLACEMENT PARTS REAR MOTOR END SHIELD • FRAME C.90 (MEC 90) BRAND: ASTRALPOOL | SKU: 4405010615

NO.22 4405010615 ฝาครอบท้ายมอเตอร์เฟรม C.90 พร้อมแหวนสปริงและซีลยาง (Mec. Motor Cover C.90 with Wave Washer & Seal) ปั๊มสระว่ายน้ำ AstralPool Victoria Plus / Victoria Plus Silent อะไหล่แท้ (Sku: 4405010615)

อะไหล่ฝาครอบปิดท้ายมอเตอร์ไฟฟ้ากำลังสูงขนาดใหญ่ AstralPool รหัส 4405010615 (NO.22 Mec. Motor Cover C.90 / Tapa Trasera Motor MEC 90) ผลิตภัณฑ์อะไหล่แท้มาตรฐานสากลนำเข้าจากโรงงาน Fluidra ประเทศสเปน ออกแบบเฉพาะสำหรับทำหน้าที่เป็น เบ้ารองรับตลับลูกปืนท้ายมอเตอร์และแท่นยึดสเตเตอร์ (Non-Drive End Shield & Heavy-Duty Bearing Housing) สำหรับมอเตอร์ไฟฟ้าขนาดเฟรมใหญ่มาตรฐานยุโรป IEC/MEC Frame 90 (C.90) ซึ่งติดตั้งในปั๊มสระว่ายน้ำกำลังขับสูง 2.0 แรงม้า (2.0 HP) และ 3.0 แรงม้า (3.0 HP) ทั้งระบบไฟ Single-Phase 230V และ Three-Phase 230/400V ตระกูล AstralPool Victoria Plus, Victoria Plus Silent, Sprint, Sena, Glass Plus, Nautilus Silent และ Malawi UT ตัวฝาหล่อขึ้นรูปด้วยอะลูมิเนียมอัลลอยด์ความหนาแน่นสูงพิเศษ (High-Density Die-Cast Aluminum Alloy) ระบายความร้อนสะสมของขดลวดมอเตอร์ได้อย่างรวดเร็ว กึ่งกลางเจาะ เบ้ารองรับตลับลูกปืนหลังขนาดใหญ่พิเศษ Ø 52 มม. (สำหรับตลับลูกปืนเบอร์ 6205-2RS / 6205-C-2HRS) พร้อมรูร้อยแกนเพลา Ø 25 มม. ออกแบบปีกหูยึดร้อยสลักดึง (Tie-Rod Bolts) 4 จุดรอบตัว มาพร้อม แหวนสปริงลอนชดเชยแรงดันแกนเพลาขนาด Ø 52 มม. (Wavy Preload Spring Washer) เพื่อซับแรงสั่นสะเทือนและชดเชยการยืดตัวของเพลาขณะทำงานรอบสูง พร้อม ซีลยางกันน้ำมัน/กันฝุ่นขนาด Ø 25 มม. ช่วยปกป้องตลับลูกปืนและห้องขดลวดมอเตอร์ได้อย่างสมบูรณ์แบบ

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405010615 (ฝาครอบท้ายมอเตอร์ C.90 อะลูมิเนียมหล่อ)

เฟรม C.90 • จานนอก Ø 176 mm • เบ้าลูกปืน Ø 52 mm • พร้อมแหวนสปริงลอน + ซีลยาง
ASTRALPOOL 4405010615 REAR MOTOR COVER FRAME C.90 • FACTORY CAD PREVIEW (Ø 176 mm • 4 EARS) VIEW 1-A: FRONT PLAN & 4 CORNER TIE-ROD MOUNTING EARS TIE-ROD Ø 25 WAVE WASHER (Ø 52) RUBBER SEAL (Ø 25) MAIN BODY OD Ø ~ 176.00 mm BEARING BORE Ø 52.00 mm (6205) อะลูมิเนียมหล่ออัลลอยด์ C.90 • หูร้อยสลักดึง 4 มุม • เบ้าลูกปืนใหญ่พิเศษ 52 มม. VIEW 1-B: SECTION PROFILE & HEAVY-DUTY PRELOAD DYNAMICS AXIAL CROSS-SECTION (38 mm DEPTH & 52 mm WAVE SPRING CAVITY) WAVE SPRING 6205 PRELOAD FORCE TOTAL DEPTH = 38.00 mm DEPTH 15 mm แหวนสปริงลอนชดเชยแรงดันแกนเพลา • ป้องกันลูกปืนหลวมคลอนจากความร้อน

จุดเด่นและประสิทธิภาพของฝาครอบท้ายมอเตอร์ C.90 AstralPool 4405010615

อะลูมิเนียมหล่ออัลลอยด์ ระบายความร้อนสูง

หล่อขึ้นรูปด้วยอะลูมิเนียมอัลลอยด์เนื้อแกร่ง ถ่ายเทและระบายความร้อนสะสมของขดลวดมอเตอร์ 2.0 - 3.0 HP ออกสู่อากาศได้อย่างรวดเร็ว

แหวนสปริงลอน Ø 52 mm ซับแรงกระแทก

มาพร้อมแหวนสปริงลอนสแตนเลส (Wave Washer) วางก้นเบ้าลูกปืน 6205 เพื่อสร้างแรงกดชดเชยการขยายตัวทางความร้อน ขจัดระยะคลอนตามแนวแกนเพลา 100%

ปีกหูยึด 4 มุม ล็อคแน่นหนา ไร้การสั่นสะเทือน

มีหูร้อยสลักเกลียวดึง Tie-Rods 4 จุดสมมาตร ล็อคประกบตัวเรือนมอเตอร์เฟรม 90 ได้เที่ยงตรง รักษาแนวศูนย์กลางของแกนโรเตอร์ไม่ให้สีกับสเตเตอร์

อะไหล่แท้ตรงรุ่น Fluidra Spain (Frame 90)

อะไหล่แท้รหัส 4405010615 ผลิตจากโรงงาน Fluidra สเปน รองรับปั๊ม Victoria Plus และ Victoria Plus Silent มอเตอร์เฟรม C.90 (2.0 - 3.0 HP) ได้ 100%

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU 4405010615)

AstralPool Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
ASTRALPOOL (Fluidra Group, Spain)
รหัสสินค้า (SKU / Part Number)
4405010615
ลำดับอะไหล่ในแบบแปลน (Diagram No.)
NO.22 ฝาครอบท้ายมอเตอร์ (Mec. Motor Cover C.90)
ขนาดเฟรมมอเตอร์ที่รองรับ (Motor Frame Size)
IEC / MEC Frame 90 (ขนาดเฟรม C.90 สำหรับมอเตอร์ 2.0 HP และ 3.0 HP)
ขนาดเส้นผ่าศูนย์กลางตัวจาน (Main Flange OD)
ประมาณ 176.00 มม. (ระยะกว้างรวมปีกหูยึด ~ 196.00 มม.)
ขนาดเบ้ารองรับตลับลูกปืน (Bearing Pocket Diameter)
Ø 52.00 มม. ความลึก 15.00 มม. (สำหรับตลับลูกปืนหลังเบอร์ 6205-2RS)
ขนาดรูร้อยแกนเพลา (Center Shaft Bore)
Ø 25.00 มม. (พร้อมร่องบ่ารองรับซีลยางกันน้ำมัน/กันฝุ่น)
ความหนารวมแนวแกน (Overall Depth)
38.00 มม. (ระยะความลึกสวมอัดประกบกับตัวเรือนสเตเตอร์เฟรม 90 พอดี)
วัสดุโครงสร้าง (Material Grade)
อะลูมิเนียมอัลลอยด์หล่อขึ้นรูป (Die-Cast Aluminum) น้ำหนักเบา ระบายความร้อนดีเยี่ยม
อุปกรณ์ชิ้นส่วนในชุด (Included Accessories)
แหวนสปริงลอนชดเชยแรงดันแกนเพลา Ø 52 มม. (Wave Washer) + ซีลยาง V-Ring Ø 25 มม.
ชิ้นส่วนประกอบร่วม (Direct Mating Parts)
ตลับลูกปืน 6205-2RS • สเตเตอร์มอเตอร์ C.90 • สลักดึง Tie-Rods 4 ตัว
มาตรฐานการผลิต (Origin / Standard)
มาตรฐานชิ้นส่วนอะไหล่แท้โรงงาน AstralPool ประเทศสเปน (Made in Spain / Fluidra Official)

ข้อแนะนำการติดตั้งและดูแลรักษาฝาครอบท้ายมอเตอร์ C.90

  • การติดตั้งแหวนสปริงลอน Ø 52 mm (Wave Washer): ต้องใส่แหวนสปริงลอนลงก้นเบ้าลูกปืน Ø 52 มม. ก่อนประกบฝาครอบท้ายเข้ากับตลับลูกปืน 6205 เสมอ เพื่อให้สปริงทำหน้าที่ซับแรงและดันตลับลูกปืนให้แนบสนิทอยู่ตลอดเวลา
  • การขันสลักดึง 4 มุม (Tie-Rods): ขันน็อตสลักดึงทั้ง 4 ตัวสลับทแยงมุมเป็นกากบาททีละน้อย เพื่อให้ฝาครอบท้ายประกบเข้ากับตัวเรือนสเตเตอร์เฟรม 90 ได้อย่างขนานและตรงระนาบ ป้องกันแกนเพลาเอียงเสียศูนย์
  • การติดตั้งซีลยางกันฝุ่น/กันน้ำมัน: สวมซีลยางเข้าที่รูร้อยแกนเพลาท้ายมอเตอร์ขนาด 25 มม. ให้เรียบร้อยก่อนสวมใบพัดลมระบายความร้อน เพื่อป้องกันเศษผงและความชื้นถูกพัดลมดูดเข้าไปในห้องตลับลูกปืน
  • สัญญาณเตือนที่ควรเปลี่ยนฝาครอบท้ายใหม่: หากพบว่าเบ้าตลับลูกปืนหลวม คลอน หรือมีรอยสึกหรอเป็นร่องจนลูกปืนหมุนฟรีตามเบ้า หรือหูร้อยน็อตแตกร้าว ควรรีบเปลี่ยนฝาครอบท้ายชิ้นใหม่ทันทีเพื่อความปลอดภัยสูงสุดของระบบมอเตอร์
