Home > Spare Parts > Part Astralpool Victria Plus Silent Pump > NO.22 4405010612 MEC. MOTOR COVER C.71
Pre Order
NO.22 4405010612 MEC. MOTOR COVER C.71 - 1 View larger

NO.22 4405010612 MEC. MOTOR COVER C.71

Astralpool

4405010612

10011055

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿2,441.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

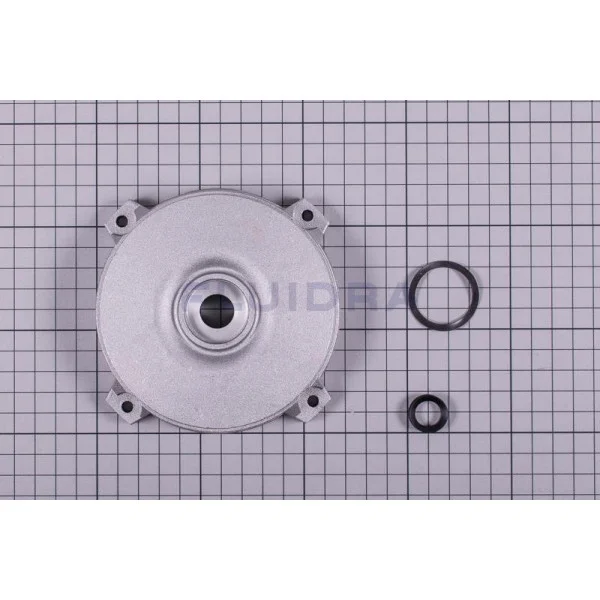

NO.22 4405010612 MEC. MOTOR COVER C.71

AstralPool Swimming Pool Pump Maintenance Background
NO.22 4405010612 MEC. MOTOR COVER C.71 AstralPool Victoria Plus Silent ASTRALPOOL GENUINE
ASTRALPOOL REPLACEMENT PARTS REAR MOTOR END SHIELD • FRAME C.71 (MEC 71) BRAND: ASTRALPOOL | SKU: 4405010612

NO.22 4405010612 ฝาครอบท้ายมอเตอร์เฟรม C.71 พร้อมแหวนสปริงและซีลยาง (Mec. Motor Cover C.71 with Wave Washer & Seal) ปั๊มสระว่ายน้ำ AstralPool Victoria Plus / Victoria Plus Silent อะไหล่แท้ (Sku: 4405010612)

อะไหล่ฝาครอบปิดท้ายมอเตอร์ไฟฟ้า AstralPool รหัส 4405010612 (NO.22 Mec. Motor Cover C.71 / Tapa Trasera Motor MEC 71) ผลิตภัณฑ์อะไหล่แท้มาตรฐานสากลนำเข้าจากโรงงาน Fluidra ประเทศสเปน ออกแบบเฉพาะสำหรับทำหน้าที่เป็น เบ้ารองรับตลับลูกปืนท้ายมอเตอร์และแท่นยึดสเตเตอร์ (Non-Drive End Shield & Bearing Housing) สำหรับมอเตอร์ไฟฟ้าขนาดเฟรมมาตรฐานยุโรป IEC/MEC Frame 71 (C.71) ซึ่งใช้ในปั๊มสระว่ายน้ำขนาดกำลัง 0.5 แรงม้า (0.5 HP) และ 0.75 แรงม้า (0.75 HP) ตระกูล AstralPool Victoria Plus, Victoria Plus Silent, Sprint, Sena และ Glass Plus ตัวฝาหล่อขึ้นรูปด้วยอะลูมิเนียมอัลลอยด์ความหนาแน่นสูง (Die-Cast Aluminum Alloy) น้ำหนักเบา ระบายความร้อนสะสมของขดลวดมอเตอร์ได้รวดเร็ว กึ่งกลางเจาะ เบ้ารองรับตลับลูกปืนหลังขนาด Ø 40 มม. (สำหรับตลับลูกปืนเบอร์ 6203-2RS) พร้อมรูร้อยแกนเพลา Ø 17 มม. ออกแบบปีกหูยึดร้อยสลักดึง (Tie-Rod Bolts) 4 จุดรอบตัว มาพร้อม แหวนสปริงลอนชดเชยแรงดันแกนเพลา (Wavy Preload Spring Washer) เพื่อซับแรงดันตามแนวแกนและลดการสั่นสะเทือน พร้อม ซีลยางกันน้ำมัน/กันฝุ่น ช่วยปกป้องตลับลูกปืนและห้องขดลวดมอเตอร์ได้อย่างสมบูรณ์แบบ

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405010612 (ฝาครอบท้ายมอเตอร์ C.71 อะลูมิเนียมหล่อ)

เฟรม C.71 • จานนอก Ø 138 mm • เบ้าลูกปืน Ø 40 mm • พร้อมแหวนสปริงลอน + ซีลยาง
ASTRALPOOL 4405010612 REAR MOTOR COVER FRAME C.71 • FACTORY CAD PREVIEW (Ø 138 mm • 4 EARS) VIEW 1-A: FRONT PLAN & 4 CORNER TIE-ROD MOUNTING EARS TIE-ROD Ø 17 WAVE WASHER RUBBER SEAL MAIN BODY OD Ø ~ 138.00 mm BEARING BORE Ø 40.00 mm (6203) อะลูมิเนียมหล่ออัลลอยด์ทั้งชิ้น • หูร้อยสลักดึง 4 มุม • เบ้าลูกปืน 40 มม. VIEW 1-B: SECTION PROFILE & BEARING PRE-LOAD DYNAMICS AXIAL CROSS-SECTION (32 mm DEPTH & WAVE SPRING CAVITY) WAVE SPRING 6203 PRELOAD FORCE TOTAL DEPTH = 32.00 mm DEPTH 13 mm แหวนสปริงลอนชดเชยแรงดันแกนเพลา • ป้องกันลูกปืนหลวมคลอนจากความร้อน

จุดเด่นและประสิทธิภาพของฝาครอบท้ายมอเตอร์ AstralPool 4405010612

อะลูมิเนียมหล่ออัลลอยด์ ระบายความร้อนสูง

หล่อขึ้นรูปด้วยอะลูมิเนียมอัลลอยด์เนื้อแกร่ง ถ่ายเทและระบายความร้อนสะสมของขดลวดมอเตอร์และลูกปืนหลังออกสู่อากาศได้อย่างรวดเร็ว

แหวนสปริงลอนชดเชยแรงดันแกนเพลา

มาพร้อมแหวนสปริงลอนสแตนเลส (Wave Washer) วางก้นเบ้าลูกปืนเพื่อสร้างแรงกดชดเชยการขยายตัวทางความร้อน ขจัดระยะคลอนตามแนวแกนเพลา 100%

ปีกหูยึด 4 มุม ล็อคแน่นหนา ไร้การสั่นสะเทือน

มีหูร้อยสลักเกลียวดึง Tie-Rods 4 จุดสมมาตร ล็อคประกบตัวเรือนมอเตอร์ได้เที่ยงตรง รักษาแนวศูนย์กลางของแกนโรเตอร์ไม่ให้สีกับสเตเตอร์

อะไหล่แท้ตรงรุ่น Fluidra Spain (Frame 71)

อะไหล่แท้รหัส 4405010612 ผลิตจากโรงงาน Fluidra สเปน รองรับปั๊ม Victoria Plus และ Victoria Plus Silent มอเตอร์เฟรม C.71 (0.5 - 0.75 HP) ได้ 100%

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU 4405010612)

AstralPool Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
ASTRALPOOL (Fluidra Group, Spain)
รหัสสินค้า (SKU / Part Number)
4405010612
ลำดับอะไหล่ในแบบแปลน (Diagram No.)
NO.22 ฝาครอบท้ายมอเตอร์ (Mec. Motor Cover C.71)
ขนาดเฟรมมอเตอร์ที่รองรับ (Motor Frame Size)
IEC / MEC Frame 71 (ขนาดเฟรม C.71 สำหรับมอเตอร์ 0.5 HP และ 0.75 HP)
ขนาดเส้นผ่าศูนย์กลางตัวจาน (Main Flange OD)
ประมาณ 138.00 มม. (ระยะกว้างรวมปีกหูยึด ~ 155.00 มม.)
ขนาดเบ้ารองรับตลับลูกปืน (Bearing Pocket Diameter)
Ø 40.00 มม. ความลึก 13.00 มม. (สำหรับตลับลูกปืนหลังเบอร์ 6203-2RS)
ขนาดรูร้อยแกนเพลา (Center Shaft Bore)
Ø 17.00 มม. (พร้อมร่องบ่ารองรับซีลยางกันน้ำมัน/กันฝุ่น)
ความหนารวมแนวแกน (Overall Depth)
32.00 มม. (ระยะความลึกสวมอัดประกบกับตัวเรือนสเตเตอร์พอดี)
วัสดุโครงสร้าง (Material Grade)
อะลูมิเนียมอัลลอยด์หล่อขึ้นรูป (Die-Cast Aluminum) น้ำหนักเบา ระบายความร้อนดีเยี่ยม
อุปกรณ์ชิ้นส่วนในชุด (Included Accessories)
แหวนสปริงลอนชดเชยแรงดันแกนเพลา (Wave Washer) + ซีลยาง V-Ring ครบชุด
ชิ้นส่วนประกอบร่วม (Direct Mating Parts)
ตลับลูกปืน 6203-2RS • สเตเตอร์มอเตอร์ C.71 • สลักดึง Tie-Rods 4 ตัว
มาตรฐานการผลิต (Origin / Standard)
มาตรฐานชิ้นส่วนอะไหล่แท้โรงงาน AstralPool ประเทศสเปน (Made in Spain / Fluidra Official)

ข้อแนะนำการติดตั้งและดูแลรักษาฝาครอบท้ายมอเตอร์ C.71

  • การติดตั้งแหวนสปริงลอน (Wave Washer): ต้องใส่แหวนสปริงลอนลงก้นเบ้าลูกปืน Ø 40 มม. ก่อนประกบฝาครอบท้ายเข้ากับตลับลูกปืน 6203 เสมอ เพื่อให้สปริงทำหน้าที่ซับแรงและดันตลับลูกปืนให้แนบสนิทอยู่ตลอดเวลา
  • การขันสลักดึง 4 มุม (Tie-Rods): ขันน็อตสลักดึงทั้ง 4 ตัวสลับทแยงมุมเป็นกากบาททีละน้อย เพื่อให้ฝาครอบท้ายประกบเข้ากับตัวเรือนสเตเตอร์ได้อย่างขนานและตรงระนาบ ป้องกันแกนเพลาเอียงเสียศูนย์
  • การติดตั้งซีลยางกันฝุ่น/กันน้ำมัน: สวมซีลยางเข้าที่รูร้อยแกนเพลาท้ายมอเตอร์ให้เรียบร้อยก่อนสวมใบพัดลมระบายความร้อน เพื่อป้องกันเศษผงและความชื้นถูกพัดลมดูดเข้าไปในห้องตลับลูกปืน
  • สัญญาณเตือนที่ควรเปลี่ยนฝาครอบท้ายใหม่: หากพบว่าเบ้าตลับลูกปืนหลวม คลอน หรือมีรอยสึกหรอเป็นร่องจนลูกปืนหมุนฟรีตามเบ้า หรือหูร้อยน็อตแตกร้าว ควรรีบเปลี่ยนฝาครอบท้ายชิ้นใหม่ทันทีเพื่อความปลอดภัยสูงสุดของระบบมอเตอร์
