Home > Spare Parts > Part Astralpool Victria Plus Silent Pump > NO.17 4405010118 MECHANICAL SEAL
Pre Order

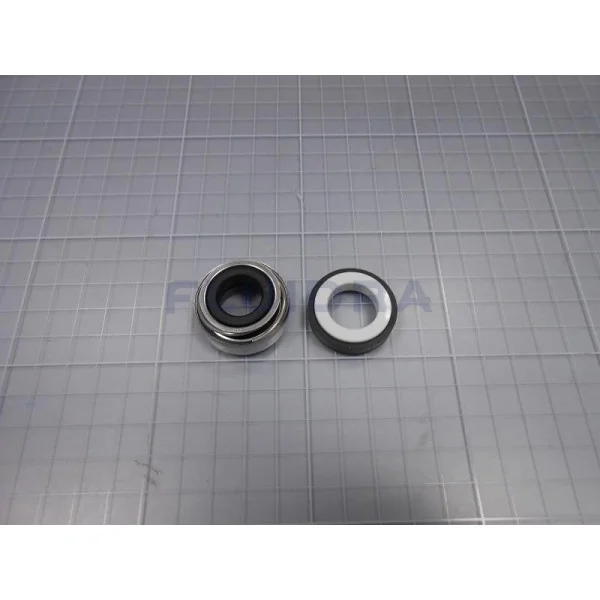

NO.17 4405010118 MECHANICAL SEAL - 1 View larger

NO.17 4405010118 MECHANICAL SEAL

Astralpool

4405010118

10011047

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿813.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.17  4405010118  MECHANICAL SEAL

AstralPool Swimming Pool Pump Maintenance Background
NO.17 4405010118 MECHANICAL SEAL AstralPool Victoria Plus Silent ASTRALPOOL GENUINE
ASTRALPOOL REPLACEMENT PARTS PRECISION SHAFT MECHANICAL SEAL • Ø 16 mm BRAND: ASTRALPOOL | SKU: 4405010118

NO.17 4405010118 แมคคานิคอลซีลปั๊มน้ำสระว่ายน้ำ แกนเพลา 16 มม. (Mechanical Seal Ø 16 mm / Cierre Mecánico) ปั๊ม AstralPool Victoria Plus / Victoria Plus Silent อะไหล่แท้ (Sku: 4405010118)

ชุดแมคคานิคอลซีลกันน้ำรั่วซึมแกนเพลามอเตอร์ AstralPool รหัส 4405010118 (NO.17 Mechanical Seal Ø 16 mm / Cierre Mecánico Completo) ผลิตภัณฑ์อะไหล่แท้มาตรฐานสูงสุดนำเข้าจากโรงงาน Fluidra ประเทศสเปน ออกแบบเฉพาะสำหรับใช้เป็นซีลป้องกันน้ำรั่วซึมระหว่างห้องปั๊มน้ำที่มีแรงดันสูงกับมอเตอร์ไฟฟ้าของปั๊มสระว่ายน้ำตระกูล AstralPool Victoria Plus, Victoria Plus Silent, Sprint, Sena, Glass Plus และ Victoria Dualspeed ทุกขนาดกำลังขับตั้งแต่ 0.5 HP ถึง 3.0 HP ภายในชุดประกอบด้วย 2 ชิ้นส่วนหลักที่ทำงานประสานกันอย่างแม่นยำ ได้แก่ 1) หน้าสัมผัสหมุนตามเพลา (Rotating Ring) ทำจากคาร์บอน/กราไฟต์เกรดสูง (Carbon-Graphite) บรรจุในโครงสแตนเลสสตีล AISI 316 พร้อมสปริงขดสแตนเลสและยางเบลโลว์ NBR สำหรับสวมรัดแกนเพลาขนาด Ø 16 มม. และ 2) หน้าสัมผัสอยู่กับที่ (Stationary Seat) ทำจากเซรามิกอลูมินาบริสุทธิ์ (White Ceramic Al2O3) ขัดผิวเรียบระดับไมครอน สวมในยางคัพ NBR ทรงกระบอกขนาด Ø 35 มม. เพื่ออัดแน่นในเบ้าแผ่นซีลเพลท (Seal Plate) รองรับแรงดันน้ำสถิตและไดนามิกสูงถึง 3.0 bar ทนต่อการกัดกร่อนของคลอรีนเข้มข้น น้ำเค็มในระบบสระเกลือ และความร้อนสูง ป้องกันน้ำซึมเข้าตลับลูกปืนและขดลวดมอเตอร์ได้อย่างสมบูรณ์แบบ 100%

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405010118 (แมคคานิคอลซีล Ø 16 mm Carbon vs Ceramic)

แกนเพลา Ø 16 mm • เบ้าซีล Ø 35 mm • สแตนเลส AISI 316 • Carbon vs Ceramic
ASTRALPOOL 4405010118 MECHANICAL SEAL • FACTORY CAD PREVIEW (SHAFT Ø 16 mm • SEAT Ø 35 mm) VIEW 1-A: DUAL COMPONENT SIZING & SHIFT GEOMETRY 1. ROTATING HEAD (Ø 16 mm) WORKING L ~23 mm SHAFT Ø 16 mm HEAD OD Ø 31 mm 2. STATIONARY SEAT (Ø 35 mm) SEAT OD Ø 35.00 mm T = 8.5 mm ชิ้นส่วนสวมเพลา Ø 16 mm • เบ้าซีลเซรามิก Ø 35 mm • ถอดเปลี่ยนได้ตรงรุ่น 100% VIEW 1-B: MATED CONTACT INTERFACE & PRESSURE BARRIER MICRON-LEVEL HYDRODYNAMIC FLUID FILM MATING MOTOR SHAFT Ø 16 mm SPRING LOAD WATER PRESSURE BARRIER (UP TO 3.0 BAR) ZERO-LEAKAGE CARBON VS CERAMIC INTERFACE CARBON FACE CERAMIC SEAT ฟิล์มน้ำระดับไมโครช่วยหล่อลื่นหน้าสัมผัส • ป้องกันน้ำซึมเข้ามอเตอร์ 100%

จุดเด่นและประสิทธิภาพของแมคคานิคอลซีล AstralPool 4405010118

หน้าสัมผัส Carbon vs Ceramic ขัดเรียบระดับไมครอน

ผิวหน้าสัมผัสระหว่างคาร์บอนกราไฟต์กับเซรามิกอลูมินาขัดเรียบขนานระดับแสงแลปปิ้ง (Optical Flatness) ปิดสนิทไร้การรั่วซึมแม้ปั๊มทำงานที่ 2,850 RPM

สปริงสแตนเลส AISI 316 ทนสารเคมีและน้ำเกลือ

ขดลวดสปริงผลิตจากสแตนเลสสตีลเกรด 316 ทนการกัดกร่อนจากเกลือและคลอรีนเข้มข้น ไม่เป็นสนิม ให้แรงกดสม่ำเสมอรักษาหน้าสัมผัสซีลตลอดอายุการใช้งาน

ยางคัพและเบลโลว์ NBR รองรับเพลา Ø 16 mm

ยางสังเคราะห์เกรดพิเศษสวมรัดรอบแกนเพลา 16 มม. ได้แนบสนิท ยืดหยุ่นซับแรงสั่นสะเทือนตามแนวแกนเพลาได้ดี ทนอุณหภูมิน้ำได้สูงถึง 100°C

อะไหล่แท้ตรงรุ่น Fluidra Spain (0.5 - 3.0 HP)

อะไหล่แท้รหัส 4405010118 ผลิตจากโรงงาน Fluidra สเปน รองรับปั๊ม Victoria Plus และ Victoria Plus Silent ทุกรุ่นตั้งแต่ 0.5 HP ถึง 3.0 HP ได้ 100%

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU 4405010118)

AstralPool Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
ASTRALPOOL (Fluidra Group, Spain)
รหัสสินค้า (SKU / Part Number)
4405010118
ลำดับอะไหล่ในแบบแปลน (Diagram No.)
NO.17 แมคคานิคอลซีลเพลา (Mechanical Seal Complete Set)
รุ่นปั๊มน้ำที่รองรับ (Compatibility)
AstralPool Victoria Plus, Victoria Plus Silent, Sprint, Sena, Glass Plus, Victoria Dualspeed (0.5 - 3.0 HP)
ขนาดแกนเพลามอเตอร์ (Shaft Diameter - d1)
Ø 16.00 มม. (ขนาดเส้นผ่าศูนย์กลางเพลามาตรฐานยุโรป NEMA/IEC)
ขนาดเบ้าซีลเซรามิก (Stationary Seat OD - d3)
Ø 35.00 มม. รวมยางคัพ NBR (ความหนา 8.50 มม. สวมอัดในเบ้าซีลเพลท)
ความยาวการทำงานของสปริง (Working Length - L)
ประมาณ 23.00 มม. ขณะประกอบใช้งาน (ความยาวอิสระก่อนประกอบ ~ 28.0 - 30.0 มม.)
วัสดุหน้าสัมผัสซีล (Seal Faces Material)
คาร์บอนกราไฟต์ (Carbon-Graphite) ปะทะ เซรามิกอลูมินาบริสุทธิ์ (White Ceramic Al2O3)
วัสดุยางและสปริง (Elastomer & Spring)
ยางสังเคราะห์ NBR ทนคลอรีน/น้ำเกลือ + สปริงสแตนเลสสตีลเกรด AISI 316
ขีดจำกัดการใช้งาน (Operating Conditions)
แรงดันสูงสุด: 3.0 bar (~43.5 PSI) • อุณหภูมิ: -20°C ถึง +100°C • ความเร็วรอบ: 3,000 RPM
ชิ้นส่วนประกอบร่วม (Direct Mating Parts)
NO.16 ใบพัดปั๊มน้ำ (Impeller ทุกขนาด HP) • NO.19 แผ่นซีลเพลท (Seal Plate) • เพลามอเตอร์ Ø 16 mm
มาตรฐานการผลิต (Origin / Standard)
มาตรฐานชิ้นส่วนอะไหล่แท้โรงงาน AstralPool ประเทศสเปน (Made in Spain / Fluidra Official)

ข้อแนะนำการติดตั้งและดูแลรักษาแมคคานิคอลซีล AstralPool

  • ห้ามสัมผัสหน้าซีลด้วยมือเปล่า: หน้าสัมผัสคาร์บอนและเซรามิกมีความเรียบระดับไมครอน ห้ามใช้นิ้วมือเปล่าสัมผัสเพราะคราบไขมันหรือเศษฝุ่นจะทำให้เกิดรอยรั่วซึม ให้ใช้กระดาษนุ่มสะอาดเช็ดทำความสะอาดด้วยแอลกอฮอล์บริสุทธิ์ก่อนประกอบ
  • การหล่อลื่นขณะติดตั้งเบ้าซีล: ใช้น้ำผสมสบู่เจือจางหรือน้ำยาล้างจานเล็กน้อยทาเคลือบที่ยางคัพรอบเบ้าเซรามิก Ø 35 มม. เพื่อช่วยให้กดอัดเข้าเบ้าซีลเพลทได้ง่าย ห้ามใช้จาระบีหรือน้ำมันปิโตรเลียมทาบนหน้าสัมผัสซีลเด็ดขาด
  • ห้ามเดินปั๊มน้ำขณะไม่มีน้ำ (Dry Run Warning): แมคคานิคอลซีลต้องการฟิล์มน้ำบางๆ ช่วยหล่อลื่นและระบายความร้อน การเปิดปั๊มน้ำขณะไม่มีน้ำในห้องปั๊มแม้เพียง 1-2 นาที จะทำให้หน้าซีลร้อนจัดจนยางไหม้หรือเซรามิกแตกร้าวทันที
  • สัญญาณเตือนเมื่อซีลชำรุด: หากสังเกตเห็นน้ำหยดลงมาจากช่องว่างใต้คอปั๊ม (ระหว่างเสื้อปั๊มกับหน้าแปลนมอเตอร์) แสดงว่าแมคคานิคอลซีลเริ่มรั่วซึม ควรรีบเปลี่ยนชุดซีลใหม่ทันทีเพื่อป้องกันน้ำไหลเข้าสู่ตลับลูกปืนและทำให้มอเตอร์ไหม้ชำรุด
