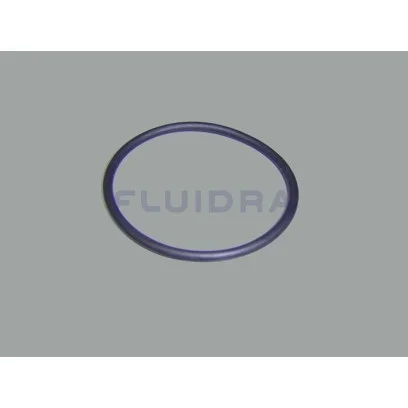

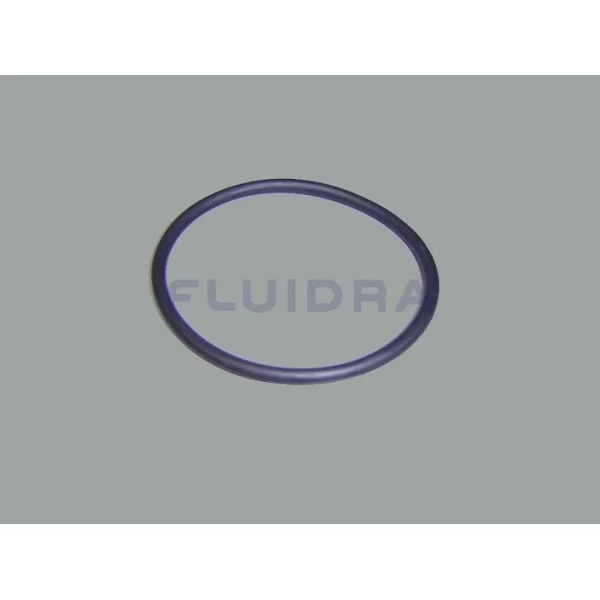

NO.13 4405010161 O' RING D. 56,7X3,5 - 1 View larger

NO.13 4405010161 O' RING D. 56,7X3,5

Astralpool

4405010161

10011035

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿164.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.13 4405010161 O' RING D. 56,7X3,5

AstralPool Swimming Pool Pump Maintenance Background
NO.13 4405010161 O RING D. 56.7X3.5 AstralPool Victoria Plus Silent ASTRALPOOL GENUINE
ASTRALPOOL REPLACEMENT PARTS DIFFUSER INTERNAL HYDRAULIC O-RING SEAL BRAND: ASTRALPOOL | SKU: 4405010161

NO.13 4405010161 โอริงดริฟฟิวเซอร์ปั๊มน้ำ (Diffuser O-Ring D 56,7 × 3,5 mm) ปั๊มสระว่ายน้ำ AstralPool Victoria Plus / Victoria Plus Silent อะไหล่แท้ (Sku: 4405010161)

อะไหล่ซีลยางโอริงดริฟฟิวเซอร์ปั๊มสระว่ายน้ำ AstralPool รหัส 4405010161 (NO.13 O' Ring D. 56,7X3,5) ผลิตภัณฑ์อะไหล่แท้มาตรฐานสเปนจากโรงงาน Fluidra ออกแบบเฉพาะสำหรับทำหน้าที่เป็น ซีลปิดผนึกแรงดันภายใน (Internal Hydraulic Pressure Barrier) ติดตั้งอยู่บนคอท่อทางดูดของดริฟฟิวเซอร์ (NO.14 Diffuser) สวมเข้ากับช่องเบ้ารับภายในเสื้อปั๊ม (NO.8 Pump Housing) ของปั๊มสระว่ายน้ำตระกูล AstralPool Victoria Plus, Victoria Plus Silent, Sprint, Sena และ Glass Plus (รองรับทุกขนาดตั้งแต่ 0.5 HP ถึง 3.0 HP) ตัวโอริงผลิตจากยางสังเคราะห์ NBR (Nitrile Butadiene Rubber) ความแข็ง 70 Shore A ทนทานต่อน้ำที่มีคลอรีนเข้มข้น น้ำเค็มในระบบสระเกลือ และสารเคมีปรับสภาพน้ำได้อย่างยอดเยี่ยม ขนาดมิติ เส้นผ่าศูนย์กลางวงใน 56.70 มม. หนา 3.50 มม. (วงนอก 63.70 มม.) ทำหน้าที่กั้นแยกน้ำแรงดันสูงในห้องก้นหอยไม่ให้ไหลวนย้อนกลับเข้าสู่ช่องดูดหน้าใบพัด (Recirculation Prevention) ช่วยรักษาอัตราการไหล (Flow Rate) และแรงดันส่งน้ำ (Total Dynamic Head) ของปั๊มให้ทำงานเต็มประสิทธิภาพ 100%

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405010161 (โอริงดริฟฟิวเซอร์ D 56,7 × 3,5 mm)

ID Ø 56.70 mm • หนา Ø 3.50 mm • OD Ø 63.70 mm • NBR 70 Shore A
ASTRALPOOL 4405010161 DIFFUSER O-RING • FACTORY CAD PREVIEW (D 56,7 × 3,5 mm) VIEW 1-A: EXACT TOP PLAN & TOROID GEOMETRY ASTRALPOOL 4405010161 INNER DIAMETER (ID) Ø 56.70 mm OUTER DIAMETER (OD) Ø 63.70 mm d = 3.50 mm รูปทรงโดนัทสมมาตร (Toroid Ring) มาตรฐาน DIN 3771 • ยาง NBR 70 Shore A VIEW 1-B: DIFFUSER SNOUT MATING & ANTI-RECIRCULATION INTERNAL HYDRAULIC PRESSURE ISOLATION BARRIER HOUSING BORE (LOW PRESSURE) DIFFUSER (HIGH PRESSURE) BLOCKED BACKFLOW × NO.13 O-RING (Ø 56.7x3.5) กั้นแยกแรงดันน้ำห้องดูดและห้องจ่าย • ป้องกันน้ำวนย้อนกลับ รักษาแรงดันปั๊มสูงสุด

จุดเด่นและประสิทธิภาพของโอริงดริฟฟิวเซอร์ AstralPool 4405010161

กั้นแรงดัน ป้องกันน้ำไหลวนย้อนกลับ

ทำหน้าที่เป็นแนวซีลไฮดรอลิกส์แยกห้องดูดและห้องจ่าย ป้องกันไม่ให้น้ำแรงดันสูงไหลวนกลับเข้าสู่ช่องดูดหน้าใบพัด รักษาแรงดันและอัตราไหลของปั๊มได้เต็ม 100%

ยาง NBR 70 Shore A คืนตัวดีเยี่ยม

เนื้อยางมีความยืดหยุ่นและความแข็ง 70 ชอร์เอ รองรับแรงบีบอัดสถิตได้ต่อเนื่องโดยไม่แบนถาวร ทนทานต่อน้ำคลอรีน น้ำเกลือ และอุณหภูมิน้ำสูงสุด 110°C

ขนาดแม่นยำตามมาตรฐานสากล DIN 3771

เส้นผ่านศูนย์กลางวงใน 56.70 มม. และความหนาหน้าตัด 3.50 มม. ลงร่องคอดริฟฟิวเซอร์ของปั๊ม AstralPool ได้พอดี ไม่หลวมหรือบิดเกลียวขณะสวมประกอบ

อะไหล่แท้ตรงรุ่น Fluidra Spain

อะไหล่แท้รหัส 4405010161 ผลิตจากโรงงาน Fluidra ประเทศสเปน รองรับปั๊ม Victoria Plus และ Victoria Plus Silent ทุกขนาดแรงม้าได้อย่างสมบูรณ์แบบ

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU 4405010161)

AstralPool Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
ASTRALPOOL (Fluidra Group, Spain)
รหัสสินค้า (SKU / Part Number)
4405010161
ลำดับอะไหล่ในแบบแปลน (Diagram No.)
NO.13 โอริงดริฟฟิวเซอร์ (Diffuser O-Ring Seal)
รุ่นปั๊มน้ำที่รองรับ (Compatibility)
AstralPool Victoria Plus, Victoria Plus Silent, Sprint, Sena, Glass Plus ทุกขนาดแรงม้า (0.5 HP ถึง 3.0 HP)
วัสดุโครงสร้าง (Material Grade)
ยางสังเคราะห์ NBR 70 Shore A (Nitrile Butadiene Rubber) ทนคลอรีนและน้ำเค็ม 100%
ขนาดเส้นผ่าศูนย์กลางวงใน (Inner Diameter - ID)
56.70 มม. (±0.40 มม. ตามมาตรฐาน DIN 3771)
ความหนาหน้าตัดสายยาง (Cord Thickness - d)
3.50 มม. (±0.10 มม. / ขนาดระบุ 3.5 mm)
ขนาดเส้นผ่าศูนย์กลางวงนอก (Outer Diameter - OD)
63.70 มม. [คำนวณจาก ID + (2 × d)]
ตำแหน่งการติดตั้ง (Installation Position)
สวมบนร่องคอดริฟฟิวเซอร์ (NO.14) ประกบเข้ากับช่องเบ้าดูดในเสื้อปั๊ม (NO.8)
ความดันใช้งานและอุณหภูมิ (Pressure & Temperature)
ทนแรงดันสถิตได้สูงสุด 3.0 bar (~43.5 PSI) • อุณหภูมิใช้งาน -20°C ถึง +110°C
ชิ้นส่วนประกอบร่วม (Direct Mating Parts)
NO.14 ดริฟฟิวเซอร์ (4405010115-117) • NO.8 เสื้อปั๊มน้ำ (4405010586) • NO.16 ใบพัดปั๊ม
มาตรฐานการผลิต (Origin / Standard)
มาตรฐานชิ้นส่วนอะไหล่แท้โรงงาน AstralPool ประเทศสเปน (Made in Spain / Fluidra Official)

ข้อแนะนำการติดตั้งและดูแลรักษาโอริงดริฟฟิวเซอร์ AstralPool

  • การหล่อลื่นก่อนสวมประกอบ: ทาจาระบีซิลิโคนสังเคราะห์ 100% (Silicone Grease สำหรับสระว่ายน้ำ) บางๆ ให้ทั่วเส้นโอริงและรอบเบ้าสวม ห้ามใช้น้ำมันปิโตรเลียมหรือวาสลีนเด็ดขาด เพื่อป้องกันเนื้อยาง NBR บวมและฉีกขาดขณะดันสวม
  • การสวมดริฟฟิวเซอร์เข้ากับเสื้อปั๊ม: สวมโอริงลงในร่องคอดริฟฟิวเซอร์ให้เรียบเสมอกันทั้งวง ตรวจดูว่าเส้นยางไม่บิดเป็นเกลียว จากนั้นดันดริฟฟิวเซอร์เข้าในเบ้าเสื้อปั๊มตรงๆ ในแนวแกนเพื่อป้องกันไม่ให้ขอบเบ้าบาดเส้นโอริงแหว่ง
  • ความสำคัญต่อแรงดันน้ำ: โอริง NO.13 มีความสำคัญสูงสุดต่อแรงดันน้ำของปั๊ม หากโอริงเส้นนี้เสื่อมสภาพ แข็ง แบน หรือฉีกขาด น้ำแรงดันสูงจะไหลวนย้อนกลับเข้าหน้าใบพัด ทำให้ปั๊มจ่ายน้ำเบาลงอย่างเห็นได้ชัดและเกิดเสียงดูดน้ำผิดปกติ
  • การเปลี่ยนใหม่ทุกครั้งที่เปิดซ่อม: เมื่อใดก็ตามที่มีการถอดเสื้อปั๊มเพื่อเปลี่ยนแมคคานิคอลซีล (NO.17) หรือเปลี่ยนใบพัด แนะนำให้เปลี่ยนโอริงดริฟฟิวเซอร์ NO.13 ชิ้นใหม่ทุกครั้ง เพื่อป้องกันปัญหาแรงดันน้ำตกในระยะยาว
