NO.11 4405010180 PUMP BASE FITTINGS 3 HP II - 1 View larger

NO.11 4405010180 PUMP BASE FITTINGS 3 HP II

Astralpool

4405010180

10011031

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿401.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.11 4405010180 PUMP BASE FITTINGS 3 HP II

AstralPool Swimming Pool Pump Maintenance Background
NO.11 4405010180 PUMP BASE FITTINGS 3 HP II AstralPool Victoria Plus Silent ASTRALPOOL GENUINE
ASTRALPOOL REPLACEMENT PARTS 3 HP II MOTOR BASE ANCHOR & DAMPING KIT BRAND: ASTRALPOOL | SKU: 4405010180

NO.11 4405010180 ชุดอุปกรณ์ยึดแท่นฐานรองปั๊ม 3 แรงม้า พร้อมยางกันสะเทือน (Pump Base Fittings 3 HP II) ปั๊มสระว่ายน้ำ AstralPool Victoria Plus / Victoria Plus Silent อะไหล่แท้ (Sku: 4405010180)

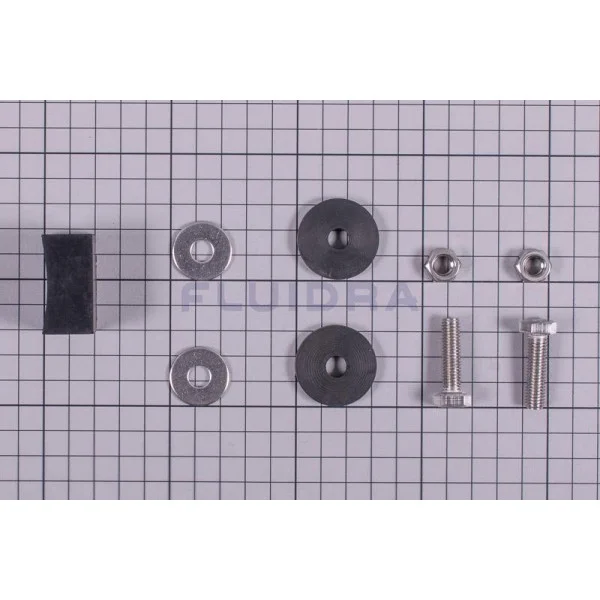

ชุดฮาร์ดแวร์สลักยึดและยางซับแรงสะเทือนแท่นฐานปั๊มขนาด 3 แรงม้า AstralPool รหัส 4405010180 (NO.11 Pump Base Fittings 3 HP II) ผลิตภัณฑ์อะไหล่แท้มาตรฐานสเปนจากโรงงาน Fluidra ออกแบบเฉพาะสำหรับยึดล็อกและซับแรงสั่นสะเทือนของชุดมอเตอร์กำลังขับสูง 3.0 HP (ทั้งรุ่นไฟ Single-Phase 230V II และ Three-Phase 400V III เฟรมขนาดใหญ่ C.80 / C.90) ของปั๊มสระว่ายน้ำรุ่น AstralPool Victoria Plus, Victoria Plus Silent และ Victoria Dualspeed ภายในชุดประกอบด้วยชิ้นส่วนวิศวกรรมมาตรฐานครบเซ็ต 9 ชิ้น ได้แก่ 1) ยางแท่นเครื่อง Silentblock ทรงเว้าโค้ง รองรับโครงสร้างมอเตอร์ทรงกลม 2) สลักเกลียวหกเหลี่ยมสแตนเลสสตีล AISI 304 (M8 x 45 mm) จำนวน 2 ตัว ปลอดสนิม 100% 3) น็อตตัวเมียสแตนเลส M8 จำนวน 2 ตัว 4) แหวนอีแปะแบนสแตนเลสสตีลขนาดใหญ่ จำนวน 2 วง และ 5) แหวนยางซับแรงสั่นสะเทือนหนาพิเศษ (Vibration Isolating Bushings) จำนวน 2 วง ทำหน้าที่ตัดการส่งผ่านคลื่นสั่นสะเทือนเชิงกล (Acoustic Decoupling) ป้องกันมอเตอร์สั่นสะท้านลงสู่ฐานรองและพื้นห้องเครื่อง ลดเสียงรบกวนในการทำงาน และป้องกันการคลายตัวของน็อตได้อย่างสมบูรณ์แบบ

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405010180 (ชุดอุปกรณ์ยึดฐานรองปั๊ม 3 HP II พร้อมยางกันสะเทือน)

ครบเซ็ต 9 ชิ้นส่วน • สแตนเลส AISI 304 • ยางซับแรงสั่นสะเทือน • น็อต M8
ASTRALPOOL 4405010180 3 HP MOTOR BASE FITTINGS KIT • FACTORY CAD PREVIEW (9-PIECE SET) VIEW 1-A: 9-PIECE HARDWARE SIZING & DETAILED SPECIFICATIONS 1. CURVED SILENTBLOCK PAD (x1) W ~30 mm H ~25 mm 2. INOX M8×45 mm BOLTS (x2) L = 45 mm M8 THREAD 3. RUBBER BUSHINGS (x2) OD Ø 32 mm (THICKNESS 6 mm) 4. INOX WASHERS (x2) OD Ø 24 mm AISI 304 (THK 1.6 mm) 5. INOX M8 NUTS (x2) HEX 13 mm (M8) AISI 304 STAINLESS ชุดฮาร์ดแวร์ยึด 9 ชิ้นส่วนแท้ครบเซ็ต • สแตนเลสสตีลเกรด 304 พร้อมยางกันสะเทือน VIEW 1-B: SECTION STACK-UP & ACOUSTIC DECOUPLING DYNAMICS CROSS-SECTION ANCHOR STACK-UP (3 HP MOTOR FOOT) 3 HP MOTOR FOOT FRAME SILENTBLOCK RUBBER PAD NO.10 PUMP BASE FRAME ZERO METAL-TO-METAL VIBRATION COUPLING VIBRATION ISOLATOR ตัดการสัมผัสของโลหะกับพลาสติก 100% • ลดแรงสั่นสะเทือนและเสียงฮัมของมอเตอร์ 3 HP

จุดเด่นและประสิทธิภาพของชุดยึดแท่นฐานรองปั๊ม 3 HP AstralPool 4405010180

ซับแรงสั่นสะเทือนมอเตอร์ 3 HP (Acoustic Damping)

ยาง Silentblock ทรงเว้าโค้งและแหวนยางซับแรงหนา 6 มม. ทำหน้าที่สลายคลื่นการสั่นสะเทือนของมอเตอร์ 3 HP ไม่ให้ส่งผ่านลงแท่นฐานและพื้นห้องเครื่อง

สแตนเลสสตีล AISI 304 ปลอดสนิมตลอดชีพ

สลักเกลียวโบลท์ น็อตตัวเมีย และแหวนรอง ผลิตจากสแตนเลสสตีลคุณภาพสูง ทนทานต่อความชื้น ละอองคลอรีน และน้ำเกลือ ไม่ขึ้นสนิมและถอดเซอร์วิสง่าย

ยึดแน่นมั่นคง ป้องกันการคลายตัว (Anti-Loosening)

การทำงานร่วมกันระหว่างแหวนสแตนเลสขนาดใหญ่ OD 24 มม. และแหวนยางกันสะเทือน ช่วยสร้างแรงกดสม่ำเสมอ ป้องกันน็อตคลายตัวจากแรงสั่นสะเทือนรอบสูง

อะไหล่แท้ตรงรุ่น Fluidra Spain (ปั๊ม 3 HP II)

อะไหล่แท้รหัส 4405010180 ออกแบบตามสเปกโรงงานสเปนสำหรับปั๊ม Victoria Plus 3 HP และ Victoria Plus Silent 3 HP ทั้งไฟ 220V และ 380V

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU 4405010180)

AstralPool Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
ASTRALPOOL (Fluidra Group, Spain)
รหัสสินค้า (SKU / Part Number)
4405010180
ลำดับอะไหล่ในแบบแปลน (Diagram No.)
NO.11 ชุดอุปกรณ์ยึดแท่นฐานรองปั๊ม 3 HP (Pump Base Fittings 3 HP II)
รุ่นปั๊มน้ำที่รองรับ (Compatibility)
AstralPool Victoria Plus, Victoria Plus Silent, Victoria Dualspeed (เฉพาะรุ่น 3.0 HP และ 2.5 HP Dualspeed)
จำนวนชิ้นส่วนในชุด (Set Contents)
ครบเซ็ต 9 ชิ้นส่วน (ยางแท่นเว้าโค้ง x1, โบลท์สแตนเลส x2, น็อต x2, แหวนสแตนเลส x2, แหวนยาง x2)
วัสดุสลักเกลียวและน็อต (Fasteners Material)
สแตนเลสสตีลเกรด AISI 304 (A2 Stainless Steel) ปลอดสนิม 100%
ขนาดเกลียวและสเปกสลักโบลท์ (Bolt Specification)
ขนาดเกลียว M8 × 1.25 มม. • ความยาวก้าน 45 มม. • หัวหกเหลี่ยมเบอร์ 13
วัสดุยางซับแรงสั่นสะเทือน (Elastomer Material)
ยางสังเคราะห์ EPDM ความยืดหยุ่นสูงพิเศษ ทนสารเคมี ทนความร้อนสูงถึง 110°C
ขนาดก้อนยาง Silentblock (Damper Dimensions)
กว้าง 30 มม. • ยาว 55 มม. • หนา 25 มม. (ผิวเว้าโค้งรับทรงมอเตอร์ R=90 mm)
ขนาดแหวนรองและแหวนยาง (Washers Dimensions)
แหวนยาง Ø 32x6 มม. (รู 9 มม.) • แหวนสแตนเลส Ø 24x1.6 มม. (รู 8.4 มม.)
ชิ้นส่วนประกอบร่วม (Direct Mating Parts)
NO.10 ฐานรองปั๊มน้ำ • มอเตอร์ปั๊ม AstralPool 3 HP • NO.8 เสื้อปั๊มน้ำ
มาตรฐานการผลิต (Origin / Standard)
มาตรฐานชิ้นส่วนอะไหล่แท้โรงงาน AstralPool ประเทศสเปน (Made in Spain / Fluidra Official)

ข้อแนะนำการติดตั้งชุดอุปกรณ์ยึดฐานรองปั๊ม 3 HP

  • ลำดับการเรียงชิ้นส่วนที่ถูกต้อง: ร้อยโบลท์สแตนเลส M8 พร้อมแหวนสแตนเลสและแหวนยางลงบนขามอเตอร์ วางก้อนยาง Silentblock เว้าโค้งใต้ขามอเตอร์ แล้วสวมทะลุฐานพลาสติก ล็อคด้วยแหวนสแตนเลสและน็อต M8 ด้านล่าง
  • แรงขันกวดน็อตที่เหมาะสม: ขันน็อต M8 พอตึงมือให้เนื้อยางยุบตัวประมาณ 15-20% ห้ามขันกวดแน่นจนยางบี้แบนถาวร เพราะจะทำให้ความสามารถในการซับแรงสั่นสะเทือนลดลง
  • การตัดการเชื่อมต่อของโลหะ: ตรวจดูให้แน่ใจว่าแหวนยางคั่นระหว่างแหวนสแตนเลสกับขามอเตอร์ เพื่อป้องกันการสัมผัสกันโดยตรงของโลหะ ซึ่งจะช่วยลดเสียงสะท้อนได้อย่างสมบูรณ์แบบ
  • การตรวจเช็คตามระยะ: ควรตรวจดูความแน่นหนาของน็อตและสภาพเนื้อยางทุกๆ 6-12 เดือน หากพบว่ายางเริ่มแข็งกระด้างหรือแตกลายงา แนะนำให้เปลี่ยนชุดใหม่ทันทีเพื่อปกป้องชุดมอเตอร์และลูกปืน
