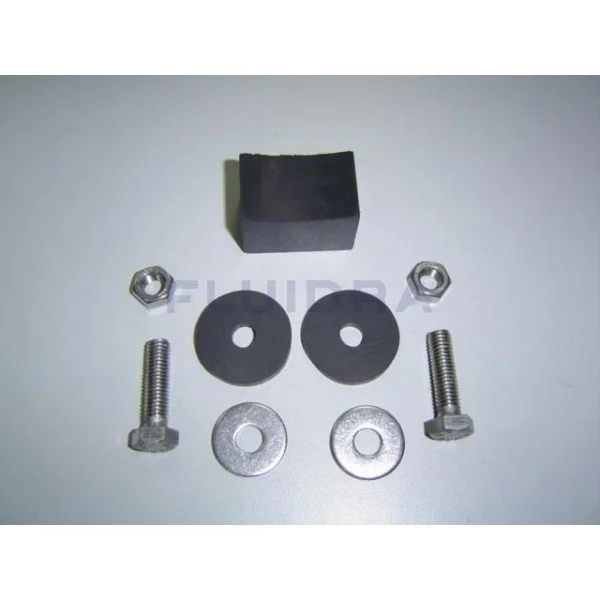

NO.11 4405010113 PUMP BASE FITTINGS 1,5 HP - 3 HP - 1 View larger

NO.11 4405010113 PUMP BASE FITTINGS 1,5 HP - 3 HP

Astralpool

4405010113

10011033

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿422.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.11 4405010113 PUMP BASE FITTINGS 1,5 HP - 3 HP

AstralPool Swimming Pool Pump Maintenance Background
NO.11 4405010113 PUMP BASE FITTINGS 1.5 HP - 3 HP AstralPool Victoria Plus Silent ASTRALPOOL GENUINE
ASTRALPOOL REPLACEMENT PARTS 1.5 HP - 3 HP MOTOR BASE HARDWARE KIT BRAND: ASTRALPOOL | SKU: 4405010113

NO.11 4405010113 ชุดอุปกรณ์ยึดแท่นฐานรองปั๊ม 1.5 HP - 3 HP พร้อมยางกันสะเทือน (Pump Base Fittings 1.5 - 3 HP) ปั๊มสระว่ายน้ำ AstralPool Victoria Plus / Victoria Plus Silent อะไหล่แท้ (Sku: 4405010113)

ชุดฮาร์ดแวร์สลักยึดและยางซับแรงสั่นสะเทือนแท่นฐานรองรับมอเตอร์ปั๊ม AstralPool รหัส 4405010113 (NO.11 Pump Base Fittings 1.5 HP - 3 HP) ผลิตภัณฑ์อะไหล่แท้มาตรฐานสเปนจากโรงงาน Fluidra[cite: 36] ออกแบบเฉพาะสำหรับยึดล็อกและซับแรงสั่นสะเทือนของชุดมอเตอร์ไฟฟ้ากำลังขับสูง 1.5 แรงม้า, 2.0 แรงม้า และ 3.0 แรงม้า (มอเตอร์มาตรฐานยุโรปเฟรม C.80 และ C.90) ของปั๊มสระว่ายน้ำตระกูล AstralPool Victoria Plus, Victoria Plus Silent, Sprint และ Victoria Dualspeed ภายในชุดประกอบด้วยชิ้นส่วนมาตรฐานอุตสาหกรรมครบเซ็ต 9 ชิ้น[cite: 36] ได้แก่ 1) ก้อนยางแท่นเครื่อง Silentblock ทรงเว้าโค้งเนื้อหนาพิเศษ รองรับใต้ขามอเตอร์[cite: 36] 2) สลักเกลียวหกเหลี่ยมสแตนเลสสตีล AISI 304 (M8 x 40 mm) จำนวน 2 ตัว ปลอดสนิม 100%[cite: 36] 3) น็อตตัวเมียสแตนเลส M8 จำนวน 2 ตัว[cite: 36] 4) แหวนอีแปะแบนสแตนเลสสตีลขนาดใหญ่ จำนวน 2 วง[cite: 36] และ 5) แหวนยางซับแรงสั่นสะเทือนหนาพิเศษ (Vibration Isolating Bushings) จำนวน 2 วง[cite: 36] ทำหน้าที่ตัดการเชื่อมต่อเชิงกลของโลหะ (Acoustic Decoupling) สลายคลื่นแรงสั่นสะเทือนรอบสูงไม่ให้สะท้านลงสู่แท่นฐานและพื้นห้องเครื่อง ลดเสียงก้องกังวานตามมาตรฐานรุ่น Silent ได้อย่างสมบูรณ์แบบ

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 4405010113 (ชุดอุปกรณ์ยึดฐานรองปั๊ม 1.5 HP - 3 HP)

ครบชุด 9 ชิ้นส่วน • โบลท์สแตนเลส M8×40 mm • ยาง Silentblock • เฟรม C.80/C.90
ASTRALPOOL 4405010113 1.5 - 3 HP PUMP BASE FITTINGS • FACTORY CAD PREVIEW (9-PIECE SET) VIEW 1-A: 9-PIECE HARDWARE SIZING & DETAILED SPECIFICATIONS 1. CURVED SILENTBLOCK PAD (x1) W ~35 mm H ~30 mm 2. INOX M8×40 mm BOLTS (x2) L = 40 mm M8 THREAD 3. RUBBER BUSHINGS (x2) OD Ø 32 mm (THICKNESS 6 mm) 4. INOX WASHERS (x2) OD Ø 24 mm AISI 304 (THK 1.6 mm) 5. INOX M8 NUTS (x2) HEX 13 mm (M8) AISI 304 STAINLESS ชุดฮาร์ดแวร์ยึด 9 ชิ้นส่วนครบเซ็ต • สแตนเลส AISI 304 พร้อมยางกันสะเทือนทรงเว้าโค้ง[cite: 36] VIEW 1-B: SECTION STACK-UP & ACOUSTIC DECOUPLING DYNAMICS CROSS-SECTION ANCHOR STACK-UP (1.5 - 3 HP MOTOR FOOT) 1.5 - 3 HP MOTOR FOOT FRAME SILENTBLOCK RUBBER PAD NO.10 PUMP BASE FRAME ZERO METAL-TO-METAL VIBRATION COUPLING VIBRATION ISOLATOR ตัดการเชื่อมต่อของโลหะ 100% • สลายแรงสั่นสะเทือนและเสียงฮัมของมอเตอร์ 1.5 - 3 HP

จุดเด่นและประสิทธิภาพของชุดยึดแท่นฐานรองปั๊ม 1.5 - 3 HP AstralPool 4405010113

ซับแรงสั่นสะเทือนมอเตอร์ 1.5 - 3 HP (Silent Technology)

ยาง Silentblock ทรงเว้าโค้งและแหวนยางหนา 6 มม. สลายคลื่นการสั่นสะเทือนของมอเตอร์กำลังสูง 1.5 - 3 HP ตัดเสียงก้องกังวานลงพื้นห้องเครื่องได้อย่างยอดเยี่ยม[cite: 36]

สแตนเลสสตีล AISI 304 ปลอดสนิมตลอดชีพ

สลักเกลียวโบลท์ น็อตตัวเมีย และแหวนรอง ผลิตจากสแตนเลสสตีล AISI 304 แท้ ทนต่อไอระเหยคลอรีน น้ำเค็มจากระบบเกลือ และความชื้น ไม่เกิดสนิมตลอดอายุการใช้งาน[cite: 36]

ยึดแน่นมั่นคง ป้องกันการคลายตัว (Anti-Loosening)

แหวนสแตนเลสขนาดใหญ่ OD 24 มม. ประกบร่วมกับแหวนยางกันสะเทือน ช่วยกระจายแรงบีบอัดสม่ำเสมอ ป้องกันน็อตคลายตัวจากแรงหมุน 2,850 RPM ของมอเตอร์[cite: 36]

อะไหล่แท้ตรงรุ่น Fluidra Spain (1.5 - 3 HP)

อะไหล่แท้รหัส 4405010113 ออกแบบตามสเปกโรงงานสเปนสำหรับปั๊ม Victoria Plus และ Victoria Plus Silent ขนาด 1.5 HP, 2.0 HP และ 3.0 HP โดยเฉพาะ[cite: 35]

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU 4405010113)

AstralPool Genuine Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer)
ASTRALPOOL (Fluidra Group, Spain)[cite: 35]
รหัสสินค้า (SKU / Part Number)
4405010113[cite: 35]
ลำดับอะไหล่ในแบบแปลน (Diagram No.)
NO.11 ชุดอุปกรณ์ยึดแท่นฐานรองปั๊ม 1.5 - 3 HP (Pump Base Fittings 1.5 - 3 HP)[cite: 35]
รุ่นปั๊มน้ำที่รองรับ (Compatibility)
AstralPool Victoria Plus, Victoria Plus Silent, Sprint, Dualspeed (ขนาด 1.5 HP, 2.0 HP, 3.0 HP)[cite: 35]
จำนวนชิ้นส่วนในชุด (Set Contents)
ครบเซ็ต 9 ชิ้นส่วน (ยางเว้าโค้ง x1, โบลท์สแตนเลส x2, น็อต x2, แหวนสแตนเลส x2, แหวนยาง x2)[cite: 36]
วัสดุสลักเกลียวและน็อต (Fasteners Material)
สแตนเลสสตีลเกรด AISI 304 (A2 Stainless Steel) ปลอดสนิม 100%[cite: 36]
ขนาดเกลียวและสเปกสลักโบลท์ (Bolt Specification)
ขนาดเกลียว M8 × 1.25 มม. • ความยาวก้าน 40 มม. • หัวหกเหลี่ยมเบอร์ 13[cite: 36]
วัสดุยางซับแรงสั่นสะเทือน (Elastomer Material)
ยางสังเคราะห์ EPDM ความยืดหยุ่นสูงพิเศษ ทนสารเคมี ทนความร้อนสูงถึง 110°C[cite: 36]
ขนาดก้อนยาง Silentblock (Damper Dimensions)
กว้าง 35 มม. • ยาว 45 มม. • หนา 30 มม. (ผิวเว้าโค้งรับทรงมอเตอร์ C.80/C.90 R=100 mm)[cite: 36]
ขนาดแหวนรองและแหวนยาง (Washers Dimensions)
แหวนยาง Ø 32x6 มม. (รู 9 มม.) • แหวนสแตนเลส Ø 24x1.6 มม. (รู 8.4 มม.)[cite: 36]
ชิ้นส่วนประกอบร่วม (Direct Mating Parts)
NO.10 ฐานรองปั๊มน้ำ (4405010588) • มอเตอร์ปั๊ม 1.5 - 3 HP • NO.8 เสื้อปั๊มน้ำ[cite: 35]
มาตรฐานการผลิต (Origin / Standard)
มาตรฐานชิ้นส่วนอะไหล่แท้โรงงาน AstralPool ประเทศสเปน (Made in Spain / Fluidra Official)[cite: 35, 36]

ข้อแนะนำการติดตั้งชุดอุปกรณ์ยึดฐานรองปั๊ม 1.5 - 3 HP[cite: 35]

  • ลำดับการจัดเรียงชิ้นส่วน: ร้อยสลักเกลียวสแตนเลส M8x40 mm พร้อมแหวนสแตนเลสและแหวนยางหนา 6 มม. ลงบนขามอเตอร์ วางก้อนยาง Silentblock เว้าโค้งในเบ้ารับเสาท้ายฐาน NO.10 แล้วสวมทะลุรูยึด ล็อคด้วยแหวนสแตนเลสและน็อตตัวเมีย M8 ด้านล่าง[cite: 36]
  • แรงขันกวดน็อตที่เหมาะสม: ขันน็อต M8 ด้วยประแจเบอร์ 13 จนตึงมือพอดีให้แหวนยางยุบตัวประมาณ 15-20% (ประมาณ 12 - 15 N•m) ห้ามขันกวดแน่นจนเนื้อยางบี้แบนถาวร เพื่อไม่ให้สูญเสียคุณสมบัติในการซับแรงสั่นสะเทือน
  • การตัดการเชื่อมต่อของโลหะ: ตรวจดูให้แน่ใจว่าแหวนยางคั่นอยู่ระหว่างแหวนสแตนเลสกับขามอเตอร์ เพื่อป้องกันไม่ให้โลหะสัมผัสกันโดยตรง ซึ่งจะช่วยให้ปั๊มทำงานเงียบสนิทสมบูรณ์แบบ[cite: 36]
  • การตรวจเช็คตามระยะ: ควรตรวจดูความแน่นหนาของน็อตและสภาพเนื้อยางทุกๆ 6-12 เดือน หากพบว่ายางเริ่มแข็งกระด้างหรือแตกลายงา แนะนำให้เปลี่ยนชุดใหม่ทันทีเพื่อปกป้องชุดมอเตอร์และลูกปืนปั๊มน้ำ
