NO.20b DEX3600DS แผ่นผ้ากรอง DE.36Sq.(แผ่นเล็ก)

Hayward

DEX3600DS

10011102

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿1,740.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
สินค้าและบริการ
Description

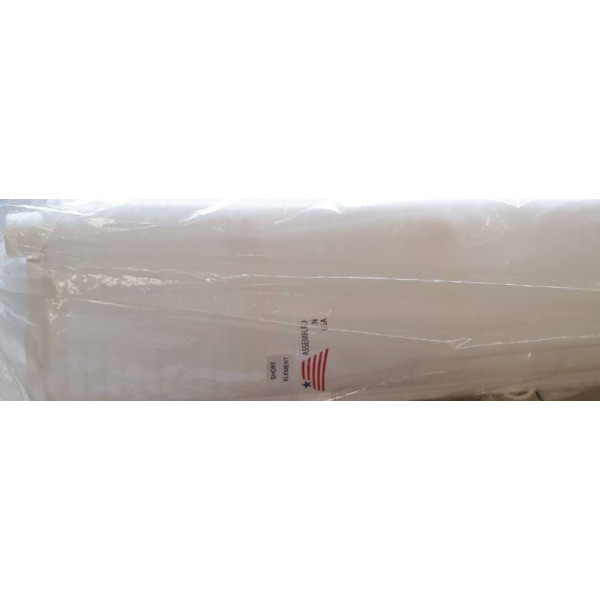

NO.20b DEX3600DS แผ่นผ้ากรอง DE.36Sq.(แผ่นเล็ก)

อะไหล่แท้ตรงรุ่น 100% (OEM PARTS) ตำแหน่งอะไหล่ No.20b ในไดอะแกรมถังกรอง SKU: DEX3600DS | MPN: 10011102

แผ่นผ้ากรอง DE แผ่นเล็ก Hayward DE Filter Partial Grid 36 Sq.Ft. (DEX3600DS - รุ่น DE 3620)

แผงผ้ากรองไดอะตอมไมท์แผ่นเล็กหรือแผ่นสั้น (Partial Grid) Hayward DE Filter Grid แท้ รหัส DEX3600DS (ตำแหน่ง No.20b / MPN: 10011102) สำหรับถังกรองผ้า Pro-Grid DE 3620 ขนาด 36 ตร.ฟุต ชิ้นส่วนอะไหล่แท้นำเข้าตรงจาก Hayward USA ความสูง 18 นิ้ว (457 มม.) ออกแบบโครงสร้างหน้ากว้างแคบพิเศษประมาณ 9.75 นิ้ว (248 มม.) เพื่อเว้นช่องว่างหลบแนวกระบอกท่อส่งน้ำ Standpipe (DEX3620EA) ไม่ให้แผงกรองผ้าชนติดขัด โครงสร้างภายในผลิตจาก Copolymer Polypropylene เสริมซี่ตาข่ายรับแรงดันน้ำสูง หุ้มด้วยผ้ากรองเส้นใยสังเคราะห์ Monofilament ทอละเอียด 2-5 ไมครอน ตะเข็บปิดรอบตัวด้วยระบบเชื่อมความร้อนอัลตราโซนิก (Ultrasonic Welded) ใช้จำนวน 1 แผ่นต่อถัง ร่วมกับแผ่นใหญ่ DEX3600DA อีก 7 แผ่น รวมครบชุด 8 แผ่น

แบบแปลนจำลอง 3 มิติ และมิติขนาดทางวิศวกรรม (Engineering Blueprint - mm / inch)

หน่วยวัด: มิลลิเมตร (นิ้ว)
สูง: 457 mm [18.0"] กว้าง: 248 mm [9.75"] ปากท่อน้ำออกด้านบน (Spout) สวมเข้าเบ้าตัวประกบบน No.13 (DEX2400C) ผ้ากรองสังเคราะห์ Monofilament กรองละเอียดระดับ 2-5 ไมครอน โครงซี่กระดูกภายในแข็งแกร่ง ทนแรงดันอัดน้ำ ไม่บิดเบี้ยวหรือยุบตัว หน้ากว้างแคบพิเศษ (Partial Grid) เว้นช่องหลบแนวกระบอกท่อ Standpipe 2 นิ้ว ใช้จำนวน 1 แผ่น ต่อถัง 36 ตร.ฟุต (ทำงานร่วมกับแผ่นใหญ่ DEX3600DA 7 แผ่น) HAYWARD GENUINE OEM DEX3600DS (No.20b) PARTIAL GRID 36 SQ.FT.

จุดเด่นและความสำคัญของแผ่นผ้ากรองแผ่นเล็กแท้ (Key Advantages)

อะไหล่แท้ตรงรุ่น DE 3620 แผ่นเล็ก

รหัส DEX3600DS (MPN: 10011102) สเปกแท้จาก Hayward USA ความสูง 18 นิ้ว หน้ากว้างแคบพอดีสำหรับช่องหลบท่อ Standpipe

เว้นระยะท่อ Standpipe พอดี

ออกแบบความกว้าง 9.75 นิ้ว ช่วยให้ชุดแผงกรองทั้ง 8 แผ่นประกอบรวมกันเป็นทรงกลมได้อย่างสมบูรณ์ ไม่เบียดชนกระบอกท่อส่งน้ำ

กรองละเอียดระดับ 2-5 ไมครอน

ผ้า Monofilament ทอแน่นพิเศษ ยึดเกาะผงกรองไดอะตอมไมท์ได้สม่ำเสมอ ดักจับสิ่งสกปรกและแบคทีเรียได้อย่างยอดเยี่ยม

ตะเข็บเชื่อมความร้อนอัลตราโซนิก

ปิดผนึกขอบผ้าด้วยคลื่นความถี่สูง ไม่ใช้ด้ายเย็บ ป้องกันตะเข็บปริแตกและการเล็ดลอดของผงกรอง DE เข้าสู่ระบบน้ำในสระ

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Official Hayward Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์สินค้า (Brand)
HAYWARD (นำเข้าของแท้จากสหรัฐอเมริกา)
รหัสสินค้า / SKU
DEX3600DS (MPN: 10011102)
ตำแหน่งในไดอะแกรม
No. 20b แผ่นผ้ากรอง DE แผ่นเล็ก (Partial Grid 36 Sq.Ft.)
รุ่นถังกรองที่รองรับ (Compatibility)
ถังกรองผ้า Hayward Pro-Grid D.E. Filter รุ่น DE3620 (ขนาด 36 ตร.ฟุต) และ Micro-Clear Series
มิติขนาด (Dimensions)
ความสูง 457 มม. (18.0 นิ้ว) | ความกว้างแนวโค้ง 248 มม. (9.75 นิ้ว)
จำนวนที่ใช้ต่อถัง (Grid Set)
ใช้ 1 แผ่นเล็ก (DEX3600DS) + 7 แผ่นใหญ่ (DEX3600DA) รวมครบชุด 8 แผ่นต่อถัง
วัสดุ (Materials)
โครงพลาสติก Copolymer Polypropylene เหนียวแกร่ง + ผ้ากรอง Monofilament ทนเคมี
ชิ้นส่วนที่ใช้งานร่วมกัน
แผ่นใหญ่ (DEX3600DA), ตัวประกบบน (DEX2400C), ตัวประกบล่าง (DEX2400H), ท่อ Standpipe (DEX3620EA)
สภาพสินค้า (Condition)
สินค้าใหม่มือหนึ่ง (New product)
การจัดส่งและบริการ
สินค้าสต๊อกแน่น จัดส่งด่วนจาก กทม

ข้อแนะนำและเทคนิคการประกอบแผงผ้ากรองแผ่นเล็ก DEX3600DS

1. ตำแหน่งการติดตั้งแผ่นสั้น (Partial Grid): แผ่นเล็ก DEX3600DS ต้องติดตั้งในช่องที่ตรงกับแนวท่อส่งน้ำ Standpipe และตรงกับรอยบ่าเว้าของตัวประกบล่าง DEX2400H เท่านั้น ห้ามนำแผ่นใหญ่ (DEX3600DA) มาใส่ในช่องนี้ เพราะท่อ Standpipe จะกดทับแผงกรองจนบิดเบี้ยวหรือฉีกขาด
2. การตรวจสอบการสวมปากท่อบน: เมื่อสวมตัวประกบบน (DEX2400C) ลงมาครอบ ต้องให้ปากท่อของแผงกรองทุกแผ่นรวมถึงแผ่นเล็ก จมมิดสนิทลงในเบ้ารับบน หากแผ่นใดเผยอขึ้นมา ผงกรองไดอะตอมไมท์จะรั่วลัดวงจรกลับเข้าสู่สระว่ายน้ำทันที
3. การเติมผงกรอง DE ครั้งแรก (Pre-coating): หลังจากประกอบชุดกรองและไล่ลมออกจากถังจนหมด ให้ผสมผงกรอง DE ในน้ำแล้วเทลงช่องสกิมเมอร์ทันทีตามปริมาณที่กำหนด (ประมาณ 1.6 กก. / 3.6 ปอนด์ สำหรับถัง DE 3620) ห้ามเดินปั๊มกรองโดยไม่มีผงกรอง DE เคลือบผ้าเด็ดขาด

ถ่ายรูปเนมเพลตและชุดแผงกรองเดิมส่งช่วยตรวจสอบความถูกต้องได้ฟรี
