Home > Spare Parts > อะไหล่ถังกรองผ้า Hayward DE 2420 DE3620 DE4820 DE6020 DE7220 > NO.22 DEX2420T DE2420 ELEMENT SPACER
NO.22 DEX2420T DE2420 ELEMENT SPACER - 1 View larger

NO.22 DEX2420T DE2420 ELEMENT SPACER

Hayward

DEX2420T

10011107

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿2,138.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

NO.22 DEX2420T DE2420 ELEMENT SPACER

อะไหล่แท้ตรงรุ่น 100% (OEM PARTS) ตำแหน่งอะไหล่ No.22 ในไดอะแกรมถังกรอง SKU: DEX2420T | MPN: 10011107

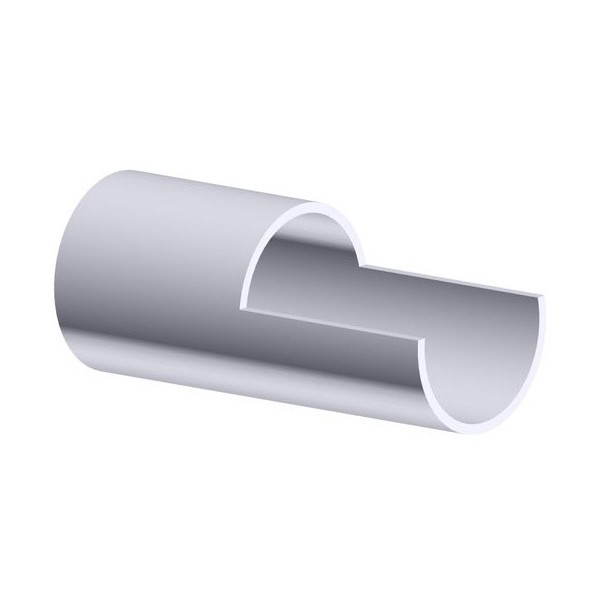

ปลอกรองระยะแกนท่อแผงกรองผ้า Hayward DE2420 Element Spacer (DEX2420T)

ปลอกสเปเซอร์รองระยะและจัดแนวแกนท่อแผงกรองผ้า Hayward DE Filter Element Spacer แท้ รหัส DEX2420T (ตำแหน่ง No.22 / MPN: 10011107) สำหรับถังกรองผ้า Pro-Grid DE 2420 ขนาด 24 ตร.ฟุต ชิ้นส่วนอะไหล่แท้นำเข้าตรงจาก Hayward USA ผลิตจากท่อเทอร์โมพลาสติก PVC ชนิดหนาพิเศษ ทนทานต่อแรงอัดน้ำและสารเคมีสระว่ายน้ำ ออกแบบโครงสร้างรูปทรงกระบอกผ่าครึ่งบ่า 180 องศา (Half-Cutout Sleeve Profile) สวมครอบรอบแกนท่อทางน้ำออก (Outlet Elbow / Standpipe) ภายในถังกรอง ทำหน้าที่รองรับและกำหนดระยะความสูงของชุดแผงผ้ากรองให้ได้ระดับฉากที่ถูกต้อง ป้องกันแผงกรองผ้าทรุดตัวหรือเลื่อนเอียงขณะระบบกรองทำงานด้วยแรงดันสูง

แบบแปลนจำลอง 3 มิติ และมิติขนาดทางวิศวกรรม (Engineering Blueprint - mm / inch)

หน่วยวัด: มิลลิเมตร (นิ้ว)
ยาวรวม: 100 mm [4.0"] ช่วงผ่าครึ่ง: 55 mm [2.2"] OD: Ø 60.3 mm [2"] ช่วงกระบอกกลมเต็มวง (Collar) สวมล็อกรอบท่อแกน Standpipe 2 นิ้ว บ่าผ่าครึ่งท่อ 180 องศา (Half Cut) รับระยะฐานแผงกรองผ้า ไม่ขวางทางน้ำ วัสดุ Rigid PVC ชนิดหนาพิเศษ ทนแรงกดอัดน้ำ ไม่กรอบแตกหรือยุบตัว HAYWARD GENUINE OEM DEX2420T (No.22) DE2420 ELEMENT SPACER

จุดเด่นและความสำคัญของปลอกรองระยะแท้ (Key Advantages)

อะไหล่แท้ตรงรุ่น 100%

รหัส DEX2420T (MPN: 10011107) ขนาดพอดีเป๊ะสำหรับสวมท่อ Standpipe ขนาด 2 นิ้ว ในถังกรองรุ่น Pro-Grid DE 2420

บ่าผ่าครึ่งท่อแม่นยำ 180°

องศาการผ่าครึ่งท่อได้ฉากสมบูรณ์แบบ รองรับระยะค้ำของชุดแผงผ้ากรองได้อย่างมั่นคง โดยไม่กีดขวางทิศทางการไหลเวียนของน้ำ

ป้องกันแผงกรองผ้าทรุดตัว

ช่วยรักษาระยะห่างระหว่างชุดแผงผ้ากรองกับข้อต่อก้นถังให้อยู่ในแนวระนาบที่ถูกต้อง ป้องกันแผงกรองเอียงหรือถูกกดทับจนแตกร้าว

วัสดุ PVC หนาพิเศษ ทนสารเคมี

เนื้อพลาสติก PVC ชนิดแข็งเหนียว ทนทานต่อน้ำแช่ขัง คลอรีนเข้มข้น น้ำเกลือ และผงกรอง DE ไม่กรอบแตกหรือเปื่อยยุ่ยง่าย

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Official Hayward Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์สินค้า (Brand)
HAYWARD (นำเข้าของแท้จากสหรัฐอเมริกา)
รหัสสินค้า / SKU
DEX2420T (MPN: 10011107)
ตำแหน่งในไดอะแกรม
No. 22 ปลอกรองระยะแผงกรองผ้า (Element Spacer)
รุ่นถังกรองที่รองรับ (Compatibility)
ถังกรองผ้า Hayward Pro-Grid D.E. Filter รุ่น DE2420 (ขนาด 24 ตร.ฟุต)
มิติขนาด (Dimensions)
ความยาวรวมประมาณ 100 มม. (4.0 นิ้ว) | เส้นผ่านศูนย์กลางสวมท่อ 2 นิ้ว (OD ~60.3 มม.) | ช่วงผ่าครึ่งท่อ ~55 มม. (2.2 นิ้ว)
รูปทรงทางวิศวกรรม (Profile)
ปลอกกระบอกกลมผ่าครึ่งบ่า 180 องศา (Half-Cylinder Cutout Profile)
วัสดุ (Material)
เทอร์โมพลาสติก Rigid PVC ชนิดหนาพิเศษ ทนการกัดกร่อนของคลอรีน น้ำเกลือ และผงกรอง DE 100%
ชิ้นส่วนที่ใช้งานร่วมกัน
ชุดข้องอทางน้ำออก Outlet Elbow (DEX2420EA No.17a), ตัวประกบบน (DEX2400C No.13), ฐานรองล่าง (Bottom Locator)
สภาพสินค้า (Condition)
สินค้าใหม่มือหนึ่ง (New product)
การจัดส่งและบริการ
สินค้าสต๊อกแน่น จัดส่งด่วนจาก กทม

ข้อแนะนำและเทคนิคการประกอบปลอกรองระยะ DEX2420T

1. การจัดทิศทางบ่าผ่าครึ่งท่อ: เมื่อสวมปลอก DEX2420T เข้ากับท่อแกน Standpipe ให้หันส่วนบ่าผ่าครึ่งท่อ 180 องศาให้ตรงตามแนวระนาบที่คู่มือกำหนด เพื่อให้ท่อทางน้ำออกและแผงกรองผ้าแผ่นสั้น (Partial Grid) ประกอบลงได้สนิทโดยไม่ชนติดขัด
2. ตรวจสอบความสะอาดก่อนสวมประกอบ: ตรวจสอบไม่ให้มีเศษทรายหรือผงกรอง DE ตกค้างอยู่ระหว่างผิวด้านในของปลอกสเปเซอร์กับผิวท่อนอก เพื่อให้ปลอกเลื่อนลงล็อกตำแหน่งได้อย่างราบรื่นและได้ฉากระนาบ
3. การทดสอบระดับก่อนปิดฝาถัง: เมื่อติดตั้งชุดแผงผ้ากรองครบทั้ง 8 แผ่นและร้อยแกนสแตนเลสเสร็จสิ้น ให้ลองใช้มือกดขยับชุดแผงกรองเบาๆ เพื่อตรวจดูว่าปลอกรองระยะค้ำรับน้ำหนักได้อย่างมั่นคง ไม่โยกคลอน ก่อนทำการปิดฝาถังกรองและขันล็อกแคลมป์รัดถัง

ถ่ายรูปเนมเพลตและชุดแกนท่อเดิมส่งช่วยตรวจสอบความถูกต้องได้ฟรี
