ตัวประกบล่างฐานรองแผงผ้ากรอง Hayward Bottom Collector / Grid Locator (DEX2400H - Pro-Grid ทุกรุ่น)

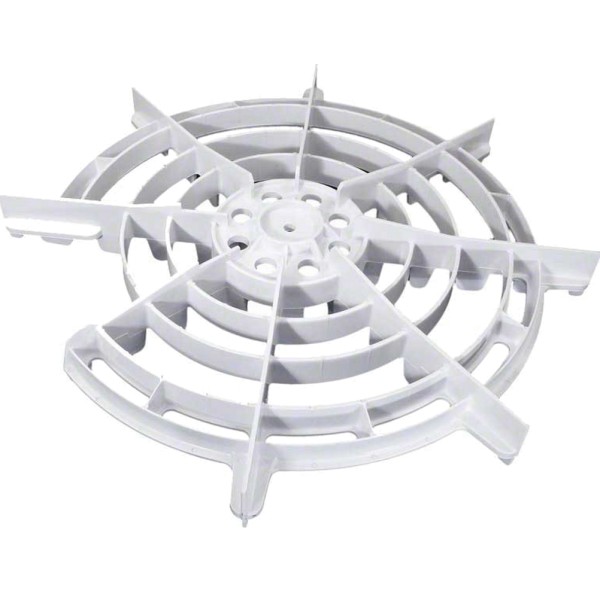

ตัวประกบล่างฐานจัดตำแหน่งแผงผ้ากรอง Hayward DE Filter Bottom Locator / Bottom Collector แท้ รหัส DEX2400H (ตำแหน่ง No.23 / MPN: 10011108) นำเข้าตรงจาก Hayward USA ผลิตจากวัสดุเทอร์โมพลาสติก Copolymer / Noryl เกรดวิศวกรรมสระว่ายน้ำสีน้ำตาลอมเทา (Taupe) โครงสร้างวงแหวนซ้อนทรงใยแมงมุมเสริมซี่ค้ำรอบทิศทาง ทำหน้าที่เป็นฐานรองรับและล็อกตรึงแนวแผงผ้ากรอง DE ทั้ง 8 แผ่น (แผ่นใหญ่ 7 แผ่น + แผ่นสั้น 1 แผ่น) เข้ากับร่องบ่าด้านล่าง ออกแบบเว้นบ่าช่องโค้งเฉพาะสำหรับหลบแนวกระบอกท่อส่งน้ำ Standpipe และรูกึ่งกลางมีเบ้าล็อกหัวน็อตหกเหลี่ยม (Hex Anti-Spin Socket) สำหรับล็อกหัวแกนสแตนเลส Tie Rod ไม่ให้หมุนตามขณะขันน็อตด้านบน ช่วยให้ชุดแผงกรองได้ฉาก มั่นคง และรับแรงดันน้ำหมุนเวียนได้เต็มประสิทธิภาพ

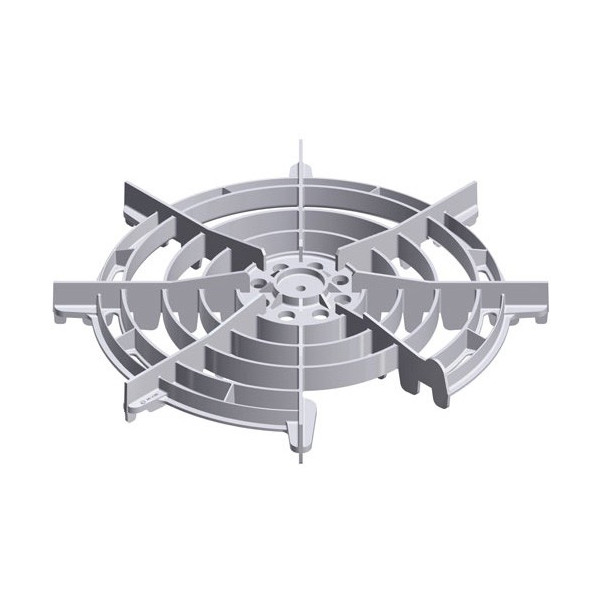

แบบแปลนจำลอง 3 มิติ และมิติขนาดทางวิศวกรรม (Engineering Blueprint - mm / inch)
หน่วยวัด: มิลลิเมตร (นิ้ว)จุดเด่นและความสำคัญของตัวประกบล่างแท้ (Key Advantages)
อะไหล่แท้ตรงรุ่น Pro-Grid ทุกขนาด
รหัส DEX2400H (MPN: 10011108) เป็นฐานรองล่างมาตรฐานใช้ร่วมกันได้กับถังกรองผ้า Hayward Pro-Grid ทุกรุ่น (DE2420 - DE7220)
ล็อกแผงผ้ากรอง 8 แผ่นได้ฉาก
มีร่องฟันล็อกแยก 8 ทิศทางชัดเจน ล็อกปลายแผงผ้ากรองให้อยู่ในแนวขนานสม่ำเสมอ ป้องกันแผงกรองเบียดชนหรือบิดงอจากแรงดันน้ำอัด
เบ้าล็อกหัวน็อตหกเหลี่ยมในตัว
ใต้รูกึ่งกลางมีเบ้ารับหัวน็อต 1/2" ของแกนสแตนเลส Tie Rod ป้องกันแกนหมุนตามขณะขันล็อกน็อตด้านบน ทำให้ประกอบคนเดียวได้ง่ายดาย
วัสดุ Noryl เหนียวแกร่งพิเศษ
ทนทานต่อการแช่น้ำที่มีคลอรีนสูง น้ำเกลือ และผงกรอง DE ต่อเนื่องยาวนาน ไม่เปราะแตกหักง่ายภายใต้น้ำหนักแผงกรองและแรงอัดปั๊ม
ข้อแนะนำและเทคนิคการประกอบตัวประกบล่าง DEX2400H
1. การสอดแกนสแตนเลสจากด้านใต้: สอดแกนเกลียวสแตนเลส (Tie Rod No.14) จากด้านใต้ของตัวประกบล่าง DEX2400H ขึ้นมา โดยให้หัวหกเหลี่ยมขนาด 1/2 นิ้ว จมล็อกลงในเบ้าหกเหลี่ยมด้านใต้ตัวประกบล่างให้สนิทพอดี เพื่อป้องกันไม่ให้แกนหมุนตามขณะขันน็อตด้านบน
2. การจัดแนวบ่าเว้าหลบท่อ Standpipe: วางตัวประกบล่างลงบนก้นถังกรอง โดยหันบ่าช่องโค้งเว้าให้ตรงกับแนวกระบอกท่อทางน้ำออก (Standpipe / Outlet Elbow) เพื่อให้ท่อและแผงผ้ากรองแผ่นสั้น (Partial Grid No.19-S) วางลงตำแหน่งได้พอดีโดยไม่ติดขัด
3. การเสียบแผงผ้ากรองทั้ง 8 แผ่น: เสียบขอบล่างของแผงผ้ากรองแผ่นใหญ่ทั้ง 7 แผ่น และแผ่นสั้น 1 แผ่น ลงในร่องฟันล็อกของตัวประกบล่างให้ครบทุกช่อง จากนั้นครอบตัวประกบบน (Top Collector Manifold DEX2400C) ลงมาให้ปากท่อด้านบนของแผงกรองทุกแผ่นจมลงในเบ้าบนอย่างสนิท สวมแหวนรอง ECX1109 แล้วขันน็อตล็อก ECX176865 ให้แน่นตึงมือพอดี
ถ่ายรูปเนมเพลตและชุดแผงกรองเดิมส่งช่วยตรวจสอบความถูกต้องได้ฟรี
