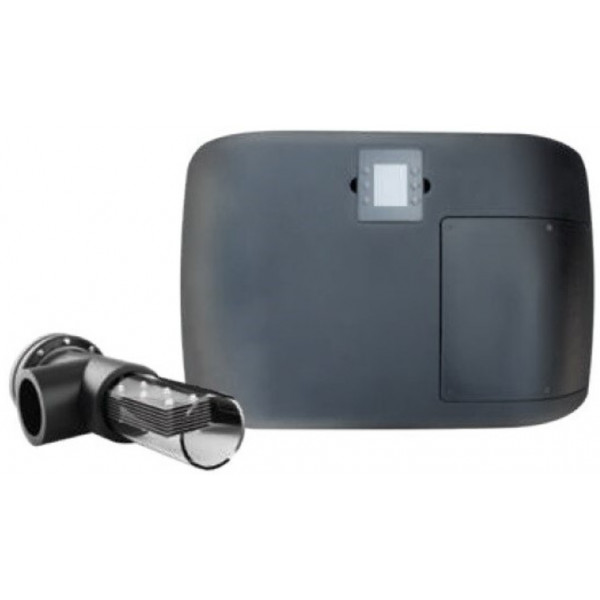

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward AquaRite HC 125 (ตู้ควบคุม 680x440x320 mm • กระบอกเซลล์ L=650 mm ท่อ 110 mm)
ตู้คอนโทรล: 680 x 440 x 320 mm • กระบอกเซลล์: L=650 mm • ท่อ: Ø 110 mm • จอทัชสกรีน 4.3"จุดเด่นและประสิทธิภาพของเครื่องเกลือพาณิชย์ขนาดใหญ่ Hayward AquaRite HC 125
ผลิตคลอรีนสูง 125 g/h สระใหญ่ถึง 500 m³
กำลังผลิตคลอรีนอิสระ 125 กรัมต่อชั่วโมง ด้วยกระแสไฟกระแสตรง 8V-125A รองรับสระว่ายน้ำเชิงพาณิชย์ขนาดใหญ่ โรงแรม สวนน้ำ และสโมสรกีฬาได้สูงสุดถึง 500 ลบ.ม.
รองรับช่วงเกลือกว้าง 3 - 100 g/L (น้ำทะเล)
ทำงานได้ตั้งแต่ค่าเกลือมาตรฐาน 3,000 ppm จนถึงระดับน้ำทะเล 100,000 ppm เหมาะอย่างยิ่งสำหรับโครงการสระว่ายน้ำริมทะเลหรือสระน้ำเค็มธรรมชาติที่ต้องการฆ่าเชื้อสม่ำเสมอ
จอสีสัมผัส 4.3" ควบคุมปั๊ม ฮีตเตอร์ และรีเลย์
หน้าจอกราฟิกสีสั่งการง่าย มี 3 รีเลย์ (230V) สำหรับปั๊มกรอง pH ฮีตเตอร์ และ 4 เอาต์พุตเสริม ควบคุมไฟสระและน้ำตก พร้อมพอร์ตสื่อสาร Modbus RS485 สำหรับระบบอาคารอัจฉริยะ

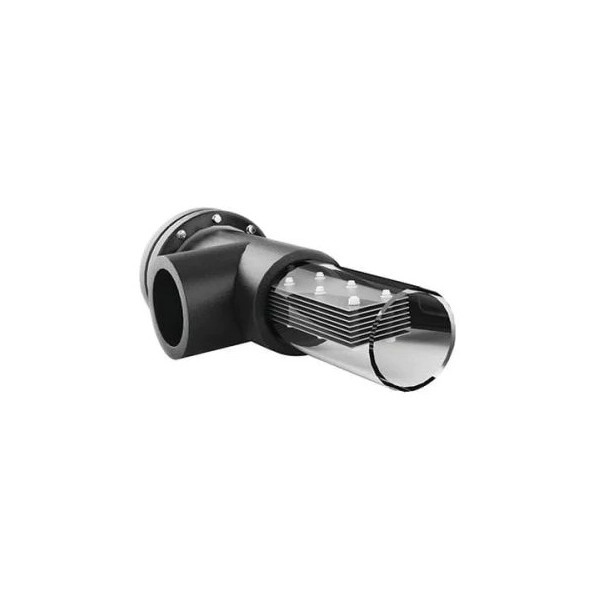

เซลล์อุตสาหกรรม L=650 mm ท่อ 110 mm
กระบอกเซลล์ PVC โปร่งแสงขนาดใหญ่ 110 มม. ความยาว 650 มม. บรรจุแผ่นไทเทเนียมพรีเมียม 9 แผ่น อัตราการไหล 15 m³/h ทนแรงดัน 4 บาร์ พร้อมระบบสลับขั้วล้างตะกรันในตัว
ตารางเปรียบเทียบสเปกตระกูล Hayward AquaRite® HC Series
| รุ่น (Model) | อัตราผลิตคลอรีน | กำลังไฟกระแสตรง | มิติตู้ควบคุม | ความยาวเซลล์ (L) | ขนาดท่อทางน้ำ |
|---|---|---|---|---|---|
| AQR-HC-50 | 50 g Cl/h | 12 V - 15 A | 270 x 220 x 115 mm | 350 mm (10 แผ่น) | 63 mm |
| AQR-HC-85 | 85 g Cl/h | 8 V - 85 A | 680 x 440 x 320 mm | 650 mm (6 แผ่น) | 110 mm |
| AQR-HC-125 ★ | 125 g Cl/h ★ | 8 V - 125 A | 680 x 440 x 320 mm | 650 mm (9 แผ่น) | 110 mm ★ |
| AQR-HC-175 | 175 g Cl/h | 10 V - 85 A | 680 x 440 x 320 mm | 650 mm (13 แผ่น) | 110 mm |
| AQR-HC-250 | 250 g Cl/h | 10 V - 125 A | 680 x 440 x 320 mm | 760 mm (17 แผ่น) | 140 mm |
ข้อกำหนดการติดตั้งกระบอกเซลล์ 110 mm และสวิตช์ตรวจจับการไหล J-IND
- การติดตั้งแบบบายพาสลูป (Bypass Loop 110 mm): แนะนำให้ติดตั้งกระบอกเซลล์ AQR-HC-125 ในแนวบายพาสขนาด 110 มม. (4 นิ้ว) พร้อมวาล์วหรี่น้ำ เพื่อรักษาอัตราการไหลขั้นต่ำ 15 m³/h ได้อย่างแม่นยำ
- ตำแหน่งติดตั้งสวิตช์การไหล J-IND: ติดตั้ง Industrial Paddle Flow Switch ในแนวท่อตรงก่อนเข้าสู่กระบอกเซลล์อย่างน้อย 30 ซม. เพื่อความปลอดภัย ตัดระบบทันทีที่น้ำหยุดไหล
- การติดตั้งตู้ควบคุม 43 กก.: ยึดตู้ควบคุมบนผนังคอนกรีตแข็งแรงในห้องเครื่องที่มีการระบายอากาศดี ห่างจากไอสารเคมีเข้มข้น เพื่อให้ระบบระบายความร้อนทำงานได้เต็มที่
ข้อควรระวังในการใช้งานและการบำรุงรักษาเซลล์อุตสาหกรรม
- การตรวจเช็คคราบตะกรัน: สังเกตผ่านกระบอกเซลล์ PVC ใสเป็นประจำ หากพบแคลเซียมสะสม ให้ถอดแช่น้ำยาสารละลายกรดเกลือ 1:4 นาน 15 นาที ห้ามใช้โลหะขูดแผ่นเซลล์เด็ดขาด
- การเชื่อมต่อสายไฟกระแสสูง: ขันน็อตขั้วต่อสายไฟ 2 (1x50 mm²) เข้ากับกระบอกเซลล์และตู้ควบคุมให้แน่นหนาตามค่าทอร์กที่กำหนด ป้องกันความร้อนสะสมที่ขั้วต่อ
- การใช้งานกับสระน้ำทะเล: แม้เครื่องจะรองรับเกลือได้สูงถึง 100 g/L แต่ควรควบคุมค่า pH ให้อยู่ในช่วง 7.2 - 7.6 เสมอ เพื่อยืดอายุการใช้งานแผ่นเซลล์ได้ยาวนานถึง 10,000 ชั่วโมง
