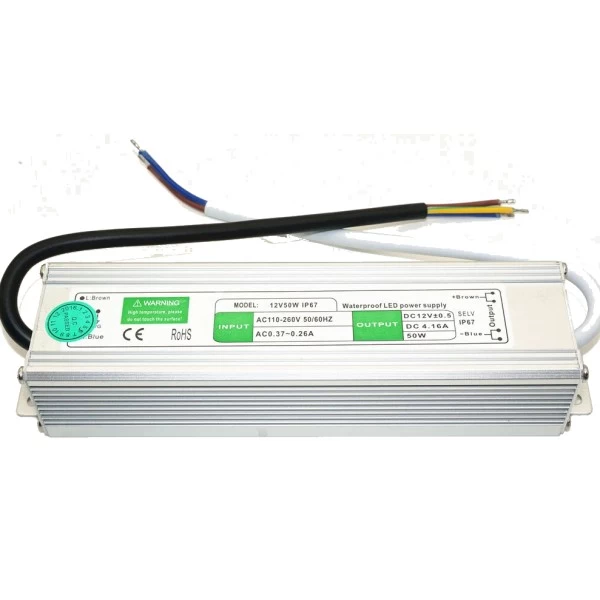

หม้อแปลงไฟใต้น้ำสระว่ายน้ำ 50W 12V DC ชนิดกันน้ำ IP67 รุ่น 12V50W ขนาด 185 × 35 × 25 mm (Constant Voltage Waterproof Electronic LED Driver / ไฟเข้า AC 110-260V / ไฟออก DC 12V 4.16A)
สวิทชิ่งเพาเวอร์ซัพพลายกันน้ำเกรดวิศวกรรมสระว่ายน้ำดีไซน์ทรงแท่งเพรียวบางพิเศษ (Ultra Slim Bar Design) 12V50W Constant Voltage Waterproof Electronic LED Driver (พิกัดกำลังไฟ 50W / DC 12V 4.16A) มิติตัวเครื่อง 185 × 35 × 25 mm ออกแบบสำหรับการติดตั้งในพื้นที่จำกัด รางไฟแคบ หรือตู้ควบคุมไฟฟ้าขนาดเล็กเพื่อจ่ายพลังงานไฟฟ้ากระแสตรงแรงดันคงที่ให้กับโคมไฟ LED ใต้น้ำ สระว่ายน้ำ สระสปา อ่างจากุซซี่ สระเด็ก ไฟขั้นบันไดสระ (Step Light) และไฟหัวพ่นน้ำพุ รองรับย่านแรงดันไฟเข้าสากล Input: AC 110-260V 50/60Hz (กระแสไฟเข้า 0.37 - 0.26A) แปลงเป็นไฟฟ้ากระแสตรงแรงดันต่ำเพื่อความปลอดภัยสูงสุด Output: DC 12V ± 0.5V จ่ายกระแสไฟฟ้าสูงสุด 4.16A (กำลังไฟเต็ม 50W) ตัวเรือนผลิตจากอะลูมิเนียมอัลลอยอโนไดซ์หนาพิเศษพร้อมครีบระบายความร้อนแนวยาวรอบทิศทาง ภายในหล่อเรซินซิลิโคนเต็มโครงสร้างป้องกันความชื้นและฝุ่นละอองมาตรฐาน IP67 ปลอดภัยด้วยวงจรป้องกันไฟฟ้าลัดวงจร ไฟเกินพิกัด และความร้อนสะสมเกินขนาด ผ่านมาตรฐานความปลอดภัยระดับสากล SELV, CE และ RoHS
แบบแปลนจำลองมิติขนาดทางวิศวกรรมและผังการต่อสายไฟ (Engineering Blueprint & Circuit Wiring)
มิติตัวเรือน: 185 x 35 x 25 mm | รูยึด: 175 x 18 mm | IP67 กันน้ำ 100%จุดเด่นและประสิทธิภาพของหม้อแปลงสวิทชิ่งกันน้ำ 50W DC 12V
มาตรฐานกันน้ำกันฝุ่น IP67
หล่อเรซินซิลิโคนเต็มโครงสร้างภายใน ป้องกันน้ำ ความชื้น ไอน้ำคลอรีน และฝุ่นละออง 100% ติดตั้งในห้องเครื่องสระว่ายน้ำและกลางแจ้งได้อย่างทนทาน
แรงดันนิ่ง DC 12V กำลังขับ 4.16A
จ่ายไฟฟ้ากระแสตรงเสถียรแม่นยำ DC 12V ± 0.5V กำลังขับเต็ม 4.16 แอมป์ (50 วัตต์) แสงไฟสว่างเนียนตา ไม่กะพริบ ถนอมชิป LED ให้มีอายุยืนยาว
ตัวเรือนอะลูมิเนียมสลิม 185x35x25 mm
บอดี้อะลูมิเนียมอัลลอยขนาดเพรียวบาง กว้างเพียง 35 mm หนา 25 mm เข้าช่องรางสายไฟหรือตู้แคบได้ง่าย พร้อมครีบระบายความร้อนรอบตัว ไร้เสียงพัดลม
วงจรความปลอดภัยมาตรฐาน SELV
วงจร Safety Extra Low Voltage (SELV) แยกขดลวดแรงดันต่ำเด็ดขาด พร้อมระบบตัดการทำงานเมื่อลัดวงจร ไฟเกิน หรือความร้อนสะสม ปลอดภัยสูงสุด
ตารางแนะนำขนาดสายไฟและการจ่ายโหลด 12V DC (Load & Cable Sizing Guide)
| กำลังโหลดใช้งาน (LED Load) | กระแสไฟที่ใช้ (Current) | ขนาดสายไฟทองแดงที่แนะนำ | ตัวอย่างการต่อโคมไฟใต้น้ำ |
|---|---|---|---|
| 10W – 20W (โหลดเบา) | 0.83A – 1.67A | 2 x 1.0 - 1.5 mm² (ระยะ 15-20 ม.) | ไฟขั้นบันไดสระ 3W-5W จำนวน 3-5 โคม |
| 25W – 40W (โหลดแนะนำ 80%) | 2.08A – 3.33A | 2 x 1.5 - 2.5 mm² (ระยะ 10-15 ม.) | โคมไฟ LED ใต้น้ำ 18W-35W จำนวน 1-2 โคม |
| 50W (พิกัดสูงสุด 100% Max) | 4.16A Max | 2 x 2.5 mm² (ระยะสั้นไม่เกิน 10 ม.) | โคมไฟ LED ใต้น้ำรวมไม่เกิน 50 วัตต์ |
ข้อแนะนำและมาตรฐานความปลอดภัยในการติดตั้ง LED Driver 50W DC 12V (Safety Standards)
1. หลักการกระจายโหลดและการเผื่อกำลังไฟฟ้า (80% Derating Safety Rule): แม้หม้อแปลงจะจ่ายกำลังไฟได้สูงสุด 50W (4.16A) แต่ตามมาตรฐานงานวิศวกรรมไฟฟ้าสระว่ายน้ำ ควรคำนวณกำลังไฟของโคมไฟ LED รวมทั้งหมดไม่เกิน 80% ของพิกัดสูงสุด (ไม่เกิน 40W) เพื่อป้องกันไม่ให้หม้อแปลงทำงานเต็มกำลังตลอดเวลา ช่วยยืดอายุการใช้งานและลดความร้อนสะสมบนตัวถังอะลูมิเนียม
2. การตรวจสอบขั้วบวก-ลบอย่างเข้มงวด (Polarity Verification): แตกต่างจากหม้อแปลง AC ทั่วไป ระบบไฟกระแสตรง DC 12V มีขั้วไฟฟ้าชัดเจน โดยสายสีน้ำตาลคือ ขั้วบวก (+ Brown) และสายสีน้ำเงินคือ ขั้วลบ (- Blue) ต้องตรวจสอบขั้วต่อของโคมไฟใต้น้ำให้ตรงกันก่อนเปิดเครื่อง การต่อสลับขั้วอาจทำให้วงจรขับ LED ภายในโคมไฟเสียหายทันที
3. การระบายความร้อนและการติดตั้งตัวเรือน (Thermal Management): เนื่องจากเป็นระบบสวิทชิ่งกำลังสูง พื้นผิวตัวถังอะลูมิเนียมจะมีความร้อนสะสมขณะทำงาน (มีป้ายเตือน High Temperature) ต้องติดตั้งในพื้นที่ที่มีอากาศถ่ายเทสะดวก หรือยึดแนบกับแผ่นโลหะในตู้ควบคุม ไม่ควรนำวัตถุไวไฟหรือฉนวนกันความร้อนมาปิดคลุมตัวหม้อแปลงโดยเด็ดขาด
4. การต่อเชื่อมสายไฟและการกันน้ำจุดต่อสาย (Waterproof Junction Connection): ถึงแม้ตัวหม้อแปลงจะได้รับมาตรฐานกันน้ำ IP67 แต่จุดตัดต่อสายไฟ (Splices / Wire Joints) ทั้งฝั่งไฟเข้า AC 110-260V และไฟออก DC 12V ต้องติดตั้งอยู่ภายในกล่องพักสายไฟกันน้ำ (Waterproof Junction Box IP68) และใช้เจลกันน้ำ (Resin/Gel Joint) หรือเทปยางละลายพันทับอย่างแน่นหนา เพื่อป้องกันไม่ให้ความชื้นและน้ำซึมเข้าสู่แกนทองแดงตามแนวสายไฟ
