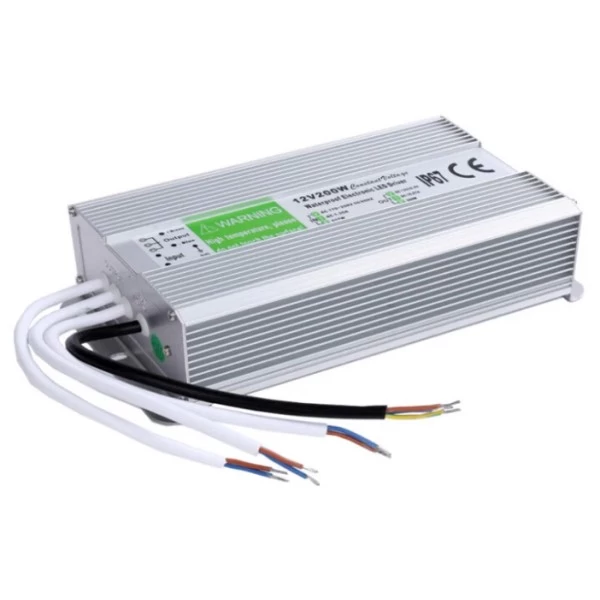

หม้อแปลงไฟใต้น้ำสระว่ายน้ำ 200W 12V DC ชนิดกันน้ำ IP67 รุ่น 12V200W ขนาด 210 × 65 × 30 mm (Constant Voltage Waterproof Electronic LED Driver / ไฟเข้า AC 170-250V / ไฟออก DC 12V 16.67A)
สวิทชิ่งเพาเวอร์ซัพพลายกันน้ำประสิทธิภาพสูงสำหรับระบบไฟส่องสว่างสระว่ายน้ำ 12V200W Constant Voltage Waterproof Electronic LED Driver (พิกัดกำลังไฟ 200W / DC 12V 16.67A) มิติตัวเครื่อง 210 × 65 × 30 mm ออกแบบทางวิศวกรรมโครงสร้างเพรียวบางพิเศษเพื่อการติดตั้งในตู้คอนโทรลที่ประหยัดพื้นที่ แปลงไฟฟ้ากระแสสลับ Input: AC 170-250V 50/60Hz (กระแสไฟเข้า 1.35A กำลังไฟ 217W) เป็นไฟฟ้ากระแสตรงแรงดันต่ำเพื่อความปลอดภัยสูงสุด Output: DC 12V ± 0.5V จ่ายกระแสไฟฟ้าสูงสุด 16.67A (กำลังไฟเต็ม 200W) ตัวเรือนผลิตจากอะลูมิเนียมอัลลอยอโนไดซ์หนาพิเศษพร้อมครีบระบายความร้อนแนวยาวรอบทิศทาง ภายในหล่อเรซินซิลิโคนเต็มโครงสร้างป้องกันความชื้นและฝุ่นละอองมาตรฐาน IP67 พร้อมสายส่งกำลังไฟออก DC แยกขนาน 3 ชุด (+ Brown / - Blue) เพื่อกระจายกระแสไฟฟ้าได้อย่างสมดุล ลดความร้อนสะสม ปลอดภัยด้วยระบบตัดการทำงานเมื่อเกิดไฟฟ้าลัดวงจร โอเวอร์โหลด และความร้อนเกินพิกัด ผ่านมาตรฐานความปลอดภัยสากล CE Mark
แบบแปลนจำลองมิติขนาดทางวิศวกรรมและผังการต่อสายไฟ (Engineering Blueprint & Circuit Wiring)
มิติตัวเรือน: 210 x 65 x 30 mm | รูยึด: 198 x 45 mm | IP67 กันน้ำ 100%จุดเด่นและประสิทธิภาพของหม้อแปลงสวิทชิ่งกันน้ำ 200W DC 12V
มาตรฐานกันน้ำกันฝุ่น IP67
หล่อเรซินซิลิโคนเต็มโครงสร้างภายใน ป้องกันน้ำ ความชื้น ไอน้ำคลอรีน และฝุ่นละออง 100% ติดตั้งในห้องเครื่องสระว่ายน้ำและกลางแจ้งได้อย่างทนทาน
แรงดันนิ่ง DC 12V กำลังขับ 16.67A
จ่ายไฟฟ้ากระแสตรงเสถียรแม่นยำ DC 12V ± 0.5V กำลังขับสูงถึง 16.67 แอมป์ (200 วัตต์) แสงไฟสว่างเนียนตา ไม่กะพริบ ถนอมชิป LED ให้มีอายุยืนยาว
ตัวเรือนอะลูมิเนียมเพรียวบาง 30 mm
บอดี้อะลูมิเนียมอัลลอยขนาดกะทัดรัด หนาเพียง 30 mm พร้อมครีบระบายความร้อนแนวยาว ช่วยดึงความร้อนออกจากสวิทชิ่งได้อย่างรวดเร็วโดยไม่ต้องใช้พัดลม
สายออกแยก 3 ชุด กระจายกระแส 16.7A
แยกสายไฟออก DC 12V เป็น 3 คู่ขนาน ช่วยกระจายกระแส 16.67A ไม่ให้กระจุกตัวที่สายไฟเส้นเดียว ลดความร้อนสะสมที่ขั้วต่อ และสะดวกในการแยกต่อโคมไฟหลายจุด
ตารางแนะนำขนาดสายไฟและการกระจายโหลด 3 ช่องสัญญาณ (12V DC Load & Cable Guide)
| ช่องสัญญาณออก (Outlets) | กระแส/กำลังไฟสูงสุด | ขนาดสายไฟทองแดงที่แนะนำ | ตัวอย่างการต่อโคมไฟใต้น้ำ |
|---|---|---|---|
| CH 1 (คู่สายที่ 1) | 5.5A (สูงสุด ~66W) | 2 x 2.5 mm² (ระยะไม่เกิน 15 ม.) | โคมไฟ LED 18W-35W จำนวน 1-2 โคม |
| CH 2 (คู่สายที่ 2) | 5.5A (สูงสุด ~66W) | 2 x 2.5 mm² (ระยะไม่เกิน 15 ม.) | โคมไฟ LED 18W-35W จำนวน 1-2 โคม |
| CH 3 (คู่สายที่ 3) | 5.5A (สูงสุด ~66W) | 2 x 2.5 mm² (ระยะไม่เกิน 15 ม.) | โคมไฟ LED 18W-35W จำนวน 1-2 โคม |
| รวม 3 ช่องสัญญาณ (ขนาน) | 16.67A (รวมไม่เกิน 160W-200W) | 2 x 4.0 - 6.0 mm² (หากรวมสายเมน) | รองรับโคมไฟ LED รวมสูงสุด 5-10 โคม |
ข้อแนะนำและมาตรฐานความปลอดภัยในการติดตั้ง LED Driver 200W DC 12V (Safety Standards)
1. หลักการกระจายโหลดและการเผื่อกำลังไฟฟ้า (80% Derating Safety Rule): แม้หม้อแปลงจะจ่ายกำลังไฟได้สูงสุด 200W (16.67A) แต่ตามมาตรฐานงานวิศวกรรมไฟฟ้าสระว่ายน้ำ ควรคำนวณกำลังไฟของโคมไฟ LED รวมทั้งหมดไม่เกิน 80% ของพิกัดสูงสุด (ไม่เกิน 160W) เพื่อป้องกันไม่ให้หม้อแปลงทำงานเต็มกำลังตลอดเวลา ช่วยยืดอายุการใช้งานและลดความร้อนสะสมบนตัวถังอะลูมิเนียม
2. การตรวจสอบขั้วบวก-ลบอย่างเข้มงวด (Polarity Verification): แตกต่างจากหม้อแปลง AC ทั่วไป ระบบไฟกระแสตรง DC 12V มีขั้วไฟฟ้าชัดเจน โดยสายสีน้ำตาลคือ ขั้วบวก (+ Brown) และสายสีน้ำเงินคือ ขั้วลบ (- Blue) ต้องตรวจสอบขั้วต่อของโคมไฟใต้น้ำให้ตรงกันก่อนเปิดเครื่อง การต่อสลับขั้วอาจทำให้วงจรขับ LED ภายในโคมไฟเสียหายทันที
3. การระบายความร้อนและการติดตั้งตัวเรือน (Thermal Management): เนื่องจากเป็นระบบสวิทชิ่งกำลังสูง พื้นผิวตัวถังอะลูมิเนียมจะมีความร้อนสะสมขณะทำงาน (มีป้ายเตือน High Temperature) ต้องติดตั้งในพื้นที่ที่มีอากาศถ่ายเทสะดวก หรือยึดแนบกับแผ่นโลหะในตู้ควบคุม ไม่ควรนำวัตถุไวไฟหรือฉนวนกันความร้อนมาปิดคลุมตัวหม้อแปลงโดยเด็ดขาด
4. การต่อเชื่อมสายไฟและการกันน้ำจุดต่อสาย (Waterproof Junction Connection): ถึงแม้ตัวหม้อแปลงจะได้รับมาตรฐานกันน้ำ IP67 แต่จุดตัดต่อสายไฟ (Splices / Wire Joints) ทั้งฝั่งไฟเข้า AC 230V และไฟออก DC 12V ต้องติดตั้งอยู่ภายในกล่องพักสายไฟกันน้ำ (Waterproof Junction Box IP68) และใช้เจลกันน้ำ (Resin/Gel Joint) หรือเทปยางละลายพันทับอย่างแน่นหนา เพื่อป้องกันไม่ให้ความชื้นและน้ำซึมเข้าสู่แกนทองแดงตามแนวสายไฟ
