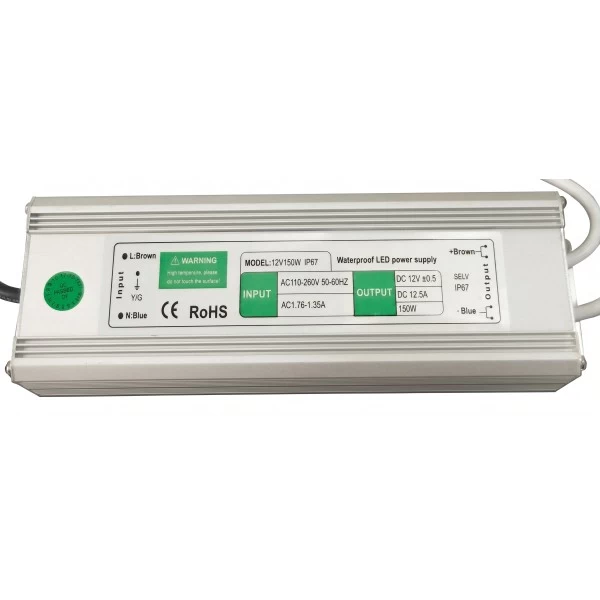

หม้อแปลงไฟใต้น้ำสระว่ายน้ำ 150W 12V DC ชนิดกันน้ำ IP67 รุ่น 12V150W ขนาด 190 × 65 × 31 mm (Constant Voltage Waterproof Electronic LED Driver / ไฟเข้า AC 110-260V / ไฟออก DC 12V 12.5A)
สวิทชิ่งเพาเวอร์ซัพพลายกันน้ำเกรดวิศวกรรมสระว่ายน้ำโครงสร้างกะทัดรัดพิเศษ 12V150W Constant Voltage Waterproof Electronic LED Driver (พิกัดกำลังไฟ 150W / DC 12V 12.5A) มิติตัวเครื่อง 190 × 65 × 31 mm ออกแบบสำหรับการติดตั้งในตู้ควบคุมไฟฟ้าขนาดกะทัดรัดเพื่อจ่ายพลังงานไฟฟ้ากระแสตรงแรงดันคงที่ให้กับโคมไฟ LED ใต้น้ำ สระว่ายน้ำ สระสปา อ่างจากุซซี่ น้ำพุ และงานไฟตกแต่งแลนด์สเคปภายนอก รองรับย่านแรงดันไฟเข้ากว้างพิเศษ Input: AC 110-260V 50/60Hz (กระแสไฟเข้า 1.76 - 1.35A) แปลงเป็นไฟฟ้ากระแสตรงแรงดันต่ำ Output: DC 12V ± 0.5V จ่ายกระแสไฟฟ้าสูงสุด 12.5A (กำลังไฟเต็ม 150W) ตัวเรือนผลิตจากอะลูมิเนียมอัลลอยอโนไดซ์หนาพิเศษพร้อมครีบระบายความร้อนแนวยาวรอบทิศทาง ภายในหล่อเรซินซิลิโคนเต็มโครงสร้างป้องกันความชื้นและฝุ่นละอองมาตรฐาน IP67 พร้อมสายส่งกำลังไฟออก DC แยกขนาน 2 ชุด (+ Brown / - Blue) เพื่อกระจายกระแสไฟฟ้าได้อย่างสมดุล ลดความร้อนสะสม ปลอดภัยด้วยวงจรป้องกันไฟช็อต ไฟเกิน และความร้อนเกินพิกัด ผ่านมาตรฐานความปลอดภัย SELV, CE และ RoHS
แบบแปลนจำลองมิติขนาดทางวิศวกรรมและผังการต่อสายไฟ (Engineering Blueprint & Circuit Wiring)
มิติตัวเรือน: 190 x 65 x 31 mm | รูยึด: 178 x 45 mm | IP67 กันน้ำ 100%จุดเด่นและประสิทธิภาพของหม้อแปลงสวิทชิ่งกันน้ำ 150W DC 12V
มาตรฐานกันน้ำกันฝุ่น IP67
หล่อเรซินซิลิโคนเต็มโครงสร้างภายใน ป้องกันน้ำ ความชื้น ไอน้ำคลอรีน และฝุ่นละออง 100% ติดตั้งในห้องเครื่องสระว่ายน้ำและกลางแจ้งได้อย่างทนทาน
แรงดันนิ่ง DC 12V กำลังขับ 12.5A
จ่ายไฟฟ้ากระแสตรงเสถียรแม่นยำ DC 12V ± 0.5V กำลังขับสูงถึง 12.5 แอมป์ (150 วัตต์) แสงไฟสว่างเนียนตา ไม่กะพริบ ถนอมชิป LED ให้มีอายุยืนยาว
ตัวเรือนอะลูมิเนียมกะทัดรัด 190x65x31 mm
บอดี้อะลูมิเนียมอัลลอยขนาดกะทัดรัด หนาเพียง 31 mm พร้อมครีบระบายความร้อนแนวยาว ช่วยดึงความร้อนออกจากสวิทชิ่งได้อย่างรวดเร็วโดยไม่ต้องใช้พัดลม
สายออกแยก 2 ชุด กระจายกระแส 12.5A
แยกสายไฟออก DC 12V เป็น 2 คู่ขนาน ช่วยกระจายกระแส 12.5A ไม่ให้กระจุกตัวที่สายไฟเส้นเดียว ลดความร้อนสะสมที่ขั้วต่อ และสะดวกในการแยกต่อโคมไฟหลายจุด
ตารางแนะนำขนาดสายไฟและการกระจายโหลด 2 ช่องสัญญาณ (12V DC Load & Cable Guide)
| ช่องสัญญาณออก (Outlets) | กระแส/กำลังไฟสูงสุด | ขนาดสายไฟทองแดงที่แนะนำ | ตัวอย่างการต่อโคมไฟใต้น้ำ |
|---|---|---|---|
| CH 1 (คู่สายที่ 1) | 6.25A (สูงสุด ~75W) | 2 x 2.5 mm² (ระยะไม่เกิน 15 ม.) | โคมไฟ LED 18W-35W จำนวน 2 โคม |
| CH 2 (คู่สายที่ 2) | 6.25A (สูงสุด ~75W) | 2 x 2.5 mm² (ระยะไม่เกิน 15 ม.) | โคมไฟ LED 18W-35W จำนวน 2 โคม |
| รวม 2 ช่องสัญญาณ (ขนาน) | 12.5A (รวมไม่เกิน 120W-150W) | 2 x 4.0 mm² (หากรวมสายเมน) | รองรับโคมไฟ LED รวมสูงสุด 4-8 โคม |
ข้อแนะนำและมาตรฐานความปลอดภัยในการติดตั้ง LED Driver 150W DC 12V (Safety Standards)
1. หลักการกระจายโหลดและการเผื่อกำลังไฟฟ้า (80% Derating Safety Rule): แม้หม้อแปลงจะจ่ายกำลังไฟได้สูงสุด 150W (12.5A) แต่ตามมาตรฐานงานวิศวกรรมไฟฟ้าสระว่ายน้ำ ควรคำนวณกำลังไฟของโคมไฟ LED รวมทั้งหมดไม่เกิน 80% ของพิกัดสูงสุด (ไม่เกิน 120W) เพื่อป้องกันไม่ให้หม้อแปลงทำงานเต็มกำลังตลอดเวลา ช่วยยืดอายุการใช้งานและลดความร้อนสะสมบนตัวถังอะลูมิเนียม
2. การตรวจสอบขั้วบวก-ลบอย่างเข้มงวด (Polarity Verification): แตกต่างจากหม้อแปลง AC ทั่วไป ระบบไฟกระแสตรง DC 12V มีขั้วไฟฟ้าชัดเจน โดยสายสีน้ำตาลคือ ขั้วบวก (+ Brown) และสายสีน้ำเงินคือ ขั้วลบ (- Blue) ต้องตรวจสอบขั้วต่อของโคมไฟใต้น้ำให้ตรงกันก่อนเปิดเครื่อง การต่อสลับขั้วอาจทำให้วงจรขับ LED ภายในโคมไฟเสียหายทันที
3. การระบายความร้อนและการติดตั้งตัวเรือน (Thermal Management): เนื่องจากเป็นระบบสวิทชิ่งกำลังสูง พื้นผิวตัวถังอะลูมิเนียมจะมีความร้อนสะสมขณะทำงาน (มีป้ายเตือน High Temperature) ต้องติดตั้งในพื้นที่ที่มีอากาศถ่ายเทสะดวก หรือยึดแนบกับแผ่นโลหะในตู้ควบคุม ไม่ควรนำวัตถุไวไฟหรือฉนวนกันความร้อนมาปิดคลุมตัวหม้อแปลงโดยเด็ดขาด
4. การต่อเชื่อมสายไฟและการกันน้ำจุดต่อสาย (Waterproof Junction Connection): ถึงแม้ตัวหม้อแปลงจะได้รับมาตรฐานกันน้ำ IP67 แต่จุดตัดต่อสายไฟ (Splices / Wire Joints) ทั้งฝั่งไฟเข้า AC 110-260V และไฟออก DC 12V ต้องติดตั้งอยู่ภายในกล่องพักสายไฟกันน้ำ (Waterproof Junction Box IP68) และใช้เจลกันน้ำ (Resin/Gel Joint) หรือเทปยางละลายพันทับอย่างแน่นหนา เพื่อป้องกันไม่ให้ความชื้นและน้ำซึมเข้าสู่แกนทองแดงตามแนวสายไฟ
