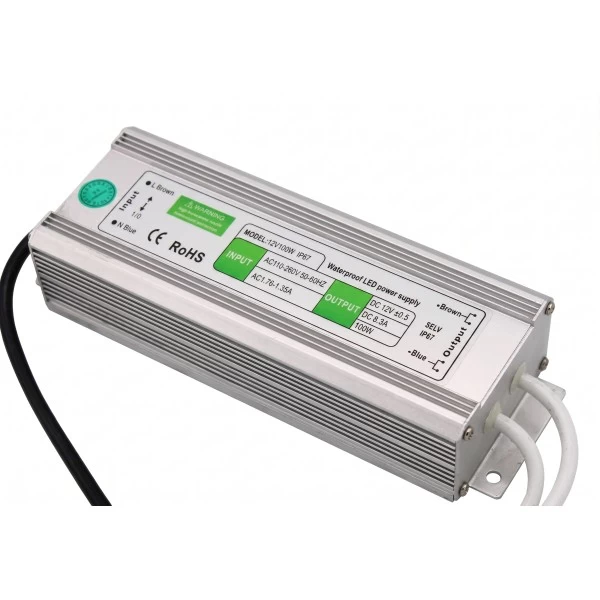

หม้อแปลง DC 100W 12VDC - 1 View larger

หม้อแปลง DC 100W 12VDC

Local

TF-DC100

6981

New product

2026-12-31

In stock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿1,260.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ
Data sheet
Specifications
Brand
 Local
Volt
 12V/DC/AC
Description

หม้อแปลง DC 100W 12VDC

สวิทชิ่งเพาเวอร์ซัพพลายกันน้ำ (WATERPROOF ELECTRONIC LED DRIVER) มาตรฐานกันน้ำกันฝุ่น IP67 (OUTDOOR & POOL RATED) MODEL: 12V100W | DC 12V 8.3A (100W) | CE & RoHS

หม้อแปลงไฟใต้น้ำสระว่ายน้ำ 100W 12V DC ชนิดกันน้ำ IP67 รุ่น 12V100W ขนาด 170 × 60 × 29 mm (Constant Voltage Waterproof Electronic LED Driver / ไฟเข้า AC 110-260V / ไฟออก DC 12V 8.3A)

สวิทชิ่งเพาเวอร์ซัพพลายกันน้ำเกรดวิศวกรรมสระว่ายน้ำโครงสร้างสลิมกะทัดรัดพิเศษ 12V100W Constant Voltage Waterproof Electronic LED Driver (พิกัดกำลังไฟ 100W / DC 12V 8.3A) มิติตัวเครื่อง 170 × 60 × 29 mm ออกแบบสำหรับการติดตั้งในตู้ควบคุมไฟฟ้าขนาดเล็กเพื่อประหยัดพื้นที่ในการติดตั้ง จ่ายพลังงานไฟฟ้ากระแสตรงแรงดันคงที่ให้กับโคมไฟ LED ใต้น้ำ สระว่ายน้ำ สระสปา อ่างจากุซซี่ สระเด็ก น้ำพุ และงานไฟตกแต่งแลนด์สเคปภายนอก รองรับย่านแรงดันไฟเข้ากว้างพิเศษ Input: AC 110-260V 50/60Hz (กระแสไฟเข้า 1.76 - 1.35A) แปลงเป็นไฟฟ้ากระแสตรงแรงดันต่ำเพื่อความปลอดภัยสูงสุด Output: DC 12V ± 0.5V จ่ายกระแสไฟฟ้าสูงสุด 8.3A (กำลังไฟเต็ม 100W) ตัวเรือนผลิตจากอะลูมิเนียมอัลลอยอโนไดซ์หนาพิเศษพร้อมครีบระบายความร้อนแนวยาวรอบทิศทาง ภายในหล่อเรซินซิลิโคนเต็มโครงสร้างป้องกันความชื้นและฝุ่นละอองมาตรฐาน IP67 พร้อมสายส่งกำลังไฟออก DC แยกขนาน 2 ชุด (+ Brown / - Blue) เพื่อกระจายกระแสไฟฟ้าได้อย่างสมดุล ลดความร้อนสะสม ปลอดภัยด้วยวงจรป้องกันไฟช็อต ไฟเกิน และความร้อนเกินพิกัด ผ่านมาตรฐานความปลอดภัย SELV, CE และ RoHS

แบบแปลนจำลองมิติขนาดทางวิศวกรรมและผังการต่อสายไฟ (Engineering Blueprint & Circuit Wiring)

มิติตัวเรือน: 170 x 60 x 29 mm | รูยึด: 158 x 40 mm | IP67 กันน้ำ 100%
TOP ELEVATION & HOUSING SPECS (mm) AC INPUT 110-260V DC OUTPUT 12V (x2) QC PASSED WARNING High temperature, please do not touch the surface! MODEL: 12V100W IP67 Waterproof LED power supply INPUT AC110-260V 50-60HZ AC1.76-1.35A OUTPUT DC 12V ±0.5V DC 8.3A 100W SELV IP67 CE RoHS ● L:Brown ⏚ Y/G ● N:Blue+Brown -Blue L = 170 mm (6.69") W = 60 mm (2.36") ระยะรูเจาะยึดฐาน (Mounting Center): 158 x 40 mm (รูสล็อต 5.0 x 9.0 mm) ความหนาตัวเรือนรวมครีบ (Height): H = 29 mm (1.14") • น้ำหนักประมาณ 0.55 - 0.65 kg DC 12V PARALLEL WIRING DIAGRAM AC INPUT: 110-260V 50/60Hz น้ำตาล (Brown) : L (Line) น้ำเงิน (Blue) : N (Neutral) เขียว/เหลือง (Y/G) : กราวด์ Ground DC OUTPUT: 12V ± 0.5V (8.3A MAX) สายสีขาวแยก 2 ชุดขนานภายในเพื่อกระจายกระแส: CH 1: (+) Brown น้ำตาล / (-) Blue น้ำเงิน รองรับโหลดกระแสสูงสุด 4.15A (~50W) CH 2: (+) Brown น้ำตาล / (-) Blue น้ำเงิน รองรับโหลดกระแสสูงสุด 4.15A (~50W) คำแนะนำ: กระจายต่อโคมไฟแยกตามคู่สายเพื่อลดความร้อน แนะนำใช้โหลดรวมไม่เกิน 80% (80W) เพื่ออายุการใช้งานยาวนาน WATERPROOF ELECTRONIC LED DRIVER 100W • ขนาด: 170 x 60 x 29 mm • ไฟออก DC 12V 8.3A • IP67 กันน้ำ 100%

จุดเด่นและประสิทธิภาพของหม้อแปลงสวิทชิ่งกันน้ำ 100W DC 12V

มาตรฐานกันน้ำกันฝุ่น IP67

หล่อเรซินซิลิโคนเต็มโครงสร้างภายใน ป้องกันน้ำ ความชื้น ไอน้ำคลอรีน และฝุ่นละออง 100% ติดตั้งในห้องเครื่องสระว่ายน้ำและกลางแจ้งได้อย่างทนทาน

แรงดันนิ่ง DC 12V กำลังขับ 8.3A

จ่ายไฟฟ้ากระแสตรงเสถียรแม่นยำ DC 12V ± 0.5V กำลังขับสูงถึง 8.3 แอมป์ (100 วัตต์) แสงไฟสว่างเนียนตา ไม่กะพริบ ถนอมชิป LED ให้มีอายุยืนยาว

ตัวเรือนอะลูมิเนียมสลิม 170x60x29 mm

บอดี้อะลูมิเนียมอัลลอยขนาดสลิมกะทัดรัด หนาเพียง 29 mm พร้อมครีบระบายความร้อนแนวยาว ช่วยดึงความร้อนออกจากสวิทชิ่งได้อย่างรวดเร็วโดยไม่ต้องใช้พัดลม

สายออกแยก 2 ชุด กระจายกระแส 8.3A

แยกสายไฟออก DC 12V เป็น 2 คู่ขนาน ช่วยกระจายกระแส 8.3A ไม่ให้กระจุกตัวที่สายไฟเส้นเดียว ลดความร้อนสะสมที่ขั้วต่อ และสะดวกในการแยกต่อโคมไฟหลายจุด

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Industrial LED Driver Data
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
ประเภทผลิตภัณฑ์ (Product Type)
Constant Voltage Waterproof Electronic LED Driver (สวิทชิ่งเพาเวอร์ซัพพลายกันน้ำแรงดันคงที่)
รหัสรุ่น / Model
12V100W (SKU: TF100-DC / LED-100W-12V)
กำลังไฟฟ้าขาออกสูงสุด (Rated Output Power)
100 Watts (โหลดใช้งานต่อเนื่องที่แนะนำ ≤ 80W ตามหลักความปลอดภัย 80%)
แรงดันไฟฟ้าขาเข้า (Input Voltage)
AC 110 – 260V ความถี่ 50/60 Hz (กระแสไฟเข้า AC 1.76 - 1.35A)
แรงดันไฟฟ้าขาออก (Output Voltage)
DC 12V ± 0.5V (แรงดันไฟฟ้ากระแสตรงคงที่ Constant Voltage)
กระแสไฟฟ้าขาออกสูงสุด (Rated Output Current)
DC 8.3A Max (แยกต่อผ่านสายไฟออก 2 คู่ขนาน เฉลี่ยคู่ละ ~4.15A)
มาตรฐานการป้องกันน้ำและฝุ่น (IP Rating)
IP67 (กันน้ำสาด กันฝุ่นละออง 100% หล่อเรซินซิลิโคนเต็มโครงสร้าง)
วัสดุตัวเรือนและการระบายความร้อน (Housing Material)
อะลูมิเนียมอัลลอยอโนไดซ์ขึ้นรูปพิเศษ (Extruded Aluminum Fin) ระบายความร้อนแบบ Passive Cooling
มิติขนาดตัวเครื่อง (Dimensions L x W x H)
170 x 60 x 29 มม. (~6.69" x 2.36" x 1.14" นิ้ว)
ระยะรูเจาะยึดติดตั้ง (Mounting Center)
158 x 40 มม. (สลักรูน็อตยาวขนาด 5.0 x 9.0 มม. รองรับน็อตเบอร์ M4)
น้ำหนักตัวเครื่อง (Net Weight)
ประมาณ 0.55 - 0.65 กิโลกรัม (หล่อเรซินแน่นหนา ป้องกันการสั่นสะเทือนและการรั่วซึม)
ระบบความปลอดภัยในตัว (Protections)
ระบบป้องกันไฟลัดวงจร (Short Circuit), ป้องกันโหลดเกิน (Overload), ป้องกันอุณหภูมิเกิน (Thermal Shutdown Auto-Recovery)
การใช้งานที่เหมาะสม (Applications)
โคมไฟ LED ใต้น้ำ 12V DC สระว่ายน้ำ, ไฟสปา, จากุซซี่, ไฟน้ำตก, ไฟ Strip Ribbon LED 12V DC และไฟสวนภายนอก
มาตรฐานความปลอดภัยและการรับรอง (Certifications)
SELV, CE Certified (สหภาพยุโรป), RoHS Compliant • สินค้าใหม่ 100% พร้อมส่งด่วนทั่วประเทศ

ตารางแนะนำขนาดสายไฟและการกระจายโหลด 2 ช่องสัญญาณ (12V DC Load & Cable Guide)

ช่องสัญญาณออก (Outlets)กระแส/กำลังไฟสูงสุดขนาดสายไฟทองแดงที่แนะนำตัวอย่างการต่อโคมไฟใต้น้ำ
CH 1 (คู่สายที่ 1)4.15A (สูงสุด ~50W)2 x 1.5 - 2.5 mm² (ระยะไม่เกิน 15 ม.)โคมไฟ LED 12W-18W จำนวน 2 โคม
CH 2 (คู่สายที่ 2)4.15A (สูงสุด ~50W)2 x 1.5 - 2.5 mm² (ระยะไม่เกิน 15 ม.)โคมไฟ LED 12W-18W จำนวน 2 โคม
รวม 2 ช่องสัญญาณ (ขนาน)8.3A (รวมไม่เกิน 80W-100W)2 x 2.5 - 4.0 mm² (หากรวมสายเมน)รองรับโคมไฟ LED รวมสูงสุด 3-6 โคม

ข้อแนะนำและมาตรฐานความปลอดภัยในการติดตั้ง LED Driver 100W DC 12V (Safety Standards)

1. หลักการกระจายโหลดและการเผื่อกำลังไฟฟ้า (80% Derating Safety Rule): แม้หม้อแปลงจะจ่ายกำลังไฟได้สูงสุด 100W (8.3A) แต่ตามมาตรฐานงานวิศวกรรมไฟฟ้าสระว่ายน้ำ ควรคำนวณกำลังไฟของโคมไฟ LED รวมทั้งหมดไม่เกิน 80% ของพิกัดสูงสุด (ไม่เกิน 80W) เพื่อป้องกันไม่ให้หม้อแปลงทำงานเต็มกำลังตลอดเวลา ช่วยยืดอายุการใช้งานและลดความร้อนสะสมบนตัวถังอะลูมิเนียม
2. การตรวจสอบขั้วบวก-ลบอย่างเข้มงวด (Polarity Verification): แตกต่างจากหม้อแปลง AC ทั่วไป ระบบไฟกระแสตรง DC 12V มีขั้วไฟฟ้าชัดเจน โดยสายสีน้ำตาลคือ ขั้วบวก (+ Brown) และสายสีน้ำเงินคือ ขั้วลบ (- Blue) ต้องตรวจสอบขั้วต่อของโคมไฟใต้น้ำให้ตรงกันก่อนเปิดเครื่อง การต่อสลับขั้วอาจทำให้วงจรขับ LED ภายในโคมไฟเสียหายทันที
3. การระบายความร้อนและการติดตั้งตัวเรือน (Thermal Management): เนื่องจากเป็นระบบสวิทชิ่งกำลังสูง พื้นผิวตัวถังอะลูมิเนียมจะมีความร้อนสะสมขณะทำงาน (มีป้ายเตือน High Temperature) ต้องติดตั้งในพื้นที่ที่มีอากาศถ่ายเทสะดวก หรือยึดแนบกับแผ่นโลหะในตู้ควบคุม ไม่ควรนำวัตถุไวไฟหรือฉนวนกันความร้อนมาปิดคลุมตัวหม้อแปลงโดยเด็ดขาด
4. การต่อเชื่อมสายไฟและการกันน้ำจุดต่อสาย (Waterproof Junction Connection): ถึงแม้ตัวหม้อแปลงจะได้รับมาตรฐานกันน้ำ IP67 แต่จุดตัดต่อสายไฟ (Splices / Wire Joints) ทั้งฝั่งไฟเข้า AC 110-260V และไฟออก DC 12V ต้องติดตั้งอยู่ภายในกล่องพักสายไฟกันน้ำ (Waterproof Junction Box IP68) และใช้เจลกันน้ำ (Resin/Gel Joint) หรือเทปยางละลายพันทับอย่างแน่นหนา เพื่อป้องกันไม่ให้ความชื้นและน้ำซึมเข้าสู่แกนทองแดงตามแนวสายไฟ
