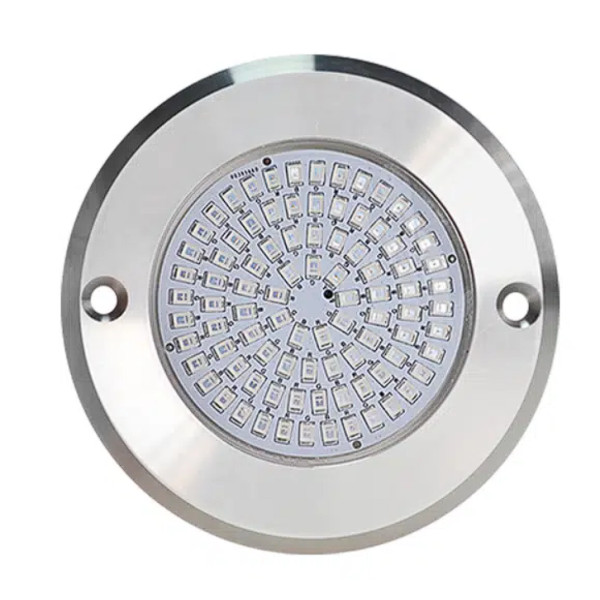

ไฟสระว่ายน้ำ Hotook HTCP-S-S90-CW LED 8W Cool White Face SS316 AC Or DC12V
HotookHTCP-S-S90-CW
1205
New product
2025-12-15
InStock
>>สินค้าจัดส่งจาก กทม
>>ช่างบริการ/ติดตั้ง จาก กทม
Rating
Data sheet
| Brand | Hotook |
| Model | S90 |
| Volt | 12V AC or 12V DC |
| Watt | 8W |
| Install | Wall hang |
| IP Grade | 68 |
| Step Material | SS316 L + Resin Filled |
LED 8W Cool White AC Or DC12V - Hotook
Model: HTCP-S-S90-CW
Watt/Voltage: 8W AC or DC 12V
LED Type: SMD2835
Beam Angle: 120°
Qty: 90 pcs
Colour: Cool White (6500)
Cable Cores: 2
Face Ring Material SS316 L + Resin Filled
S.S.316L Nicheless Slim LED Pool Light
Patent
Ultra thin
12V
35 / 18 W
12 W
8 W
Advantages
- > Fully resin filled, 100% waterproof
- > 316L Stainless steel for marine water
- > Ultra slim design in 7.5 - 8.0 mm thickness
- > Suitable for Concrete Pool
- > Patented 2 in 1 installation methods
- • Method 01 : Ø1/2" PVC Conduit
- • Method 02 : Ø3/4" PVC Conduit
Optional Color
Single Colour :
- AC 12V [2-wires]
CW
(6500K)
WW
(3000K)
Blue
RGB Colour :
- DC 12V [4-wires]
RGB
- External/Wi-Fi control method
Lights Graph
Dimension
| Model | Power | Voltage | Colour | Material | Faceplate | LED Type | Beam Angle | LED QTY | Lumen | Dimension (D*H) |
|---|---|---|---|---|---|---|---|---|---|---|
| HTCP-S-S90-CW | 8 W | AC/DC12V | Cool White (6500K) | SS316L | Silver | SMD2835 | 120° | 90 pcs | 100lm/w | 90*8mm |
| HTCP-S-S90-WW | 8 W | AC/DC12V | Warm White (3000K) | SS316L | Silver | SMD2835 | 120° | 90 pcs | 100lm/w | 90*8mm |
| HTCP-S-S90-B | AC/DC12V | Blue | SS316L | Silver | SMD2835 | 120° | 90 pcs | 100lm/w | 90*8mm | |
| HTCP-S-S90-RGB | 8 W | DC12V | RGB | SS316L | Silver | SMD2835 | 120° | 90 pcs | 30lm/w | 90*8mm |
| Model | Power | Voltage | Colour | Material | Faceplate | LED Type | Beam Angle | LED QTY | Lumen | Dimension (D*H) |
|---|---|---|---|---|---|---|---|---|---|---|
| HTCP-S-M144-CW | 12 W | AC/DC12V | Cool White (6500K) | SS316L | Silver | SMD2835 | 120° | 144 pcs | 100lm/w | 135*7.5mm |
| HTCP-S-M144-WW | 12 W | AC/DC12V | Warm White (3000K) | SS316L | Silver | SMD2835 | 120° | 144 pcs | 100lm/w | 135*7.5mm |
| HTCP-S-M144-B | AC/DC12V | Blue | SS316L | Silver | SMD2835 | 120° | 144 pcs | 100lm/w | 135*7.5mm | |
| HTCP-S-M144-RGB | 12 W | DC12V | RGB | SS316L | Silver | SMD2835 | 120° | 144 pcs | 30lm/w | 135*7.5mm |
| Model | Power | Voltage | Colour | Material | Faceplate | LED Type | Beam Angle | LED QTY | Lumen | Dimension (D*H) |
|---|---|---|---|---|---|---|---|---|---|---|
| HTCP-S-L252-CW | 18 W | AC/DC12V | Cool White (6500K) | SS316L | Silver | SMD2835 | 120° | 252 pcs | 100lm/w | 257*7.5mm |
| HTCP-S-L252-WW | 18 W | AC/DC12V | Warm White (3000K) | SS316L | Silver | SMD2835 | 120° | 252 pcs | 100lm/w | 257*7.5mm |
| HTCP-S-L252-B | AC/DC12V | Blue | SS316L | Silver | SMD2835 | 120° | 252 pcs | 100lm/w | 257*7.5mm | |
| HTCP-S-L252-RGB | 18 W | DC12V | RGB | SS316L | Silver | SMD2835 | 120° | 252 pcs | 30lm/w | 257*7.5mm |
| Model | Power | Voltage | Colour | Material | Faceplate | LED Type | Beam Angle | LED QTY | Lumen | Dimension (D*H) |
|---|---|---|---|---|---|---|---|---|---|---|
| HTCP-S-L441-CW | 35 W | AC/DC12V | Cool White (6500K) | SS316L | Silver | SMD2835 | 120° | 441 pcs | 100lm/w | 257*7.5mm |
| HTCP-S-L441-WW | 35 W | AC/DC12V | Warm White (3000K) | SS316L | Silver | SMD2835 | 120° | 441 pcs | 100lm/w | 257*7.5mm |
| HTCP-S-L441-B | 35 W | AC/DC12V | Blue | SS316L | Silver | SMD2835 | 120° | 441 pcs | 100lm/w | 257*7.5mm |
| HTCP-S-L441-RGB | 35 W | DC12V | RGB | SS316L | Silver | SMD2835 | 120° | 441 pcs | 30lm/w | 257*7.5mm |
ไฟสระว่ายน้ำชนิด LED แบบสวมท่อ
HOTOOK®
โปรดอ่านคู่มือการใช้งานฉบับนี้โดยละเอียดและเก็บไว้สำหรับการอ้างอิงในภายหลัง
! คำเตือนเพื่อความปลอดภัย
- ในการติดตั้งหรือซ่อมบำรุงผลิตภัณฑ์นี้จะต้องใช้บริการช่างไฟที่มีใบอนุญาตหรือใบรับรองหรือช่างที่มีคุณสมบัติเหมาะสมเท่านั้น
- จะต้องติดตั้งตามข้อกำหนดที่เป็นไปตามมาตรฐานรัฐบาลหรือหน่วยงานท้องถิ่นของท่าน
- ห้ามใช้งานอุปกรณ์นี้ขณะที่มือและเท้าเปียก
- ไฟชนิดนี้ได้รับการออกแบบมาเพื่อใช้เมื่ออยู่ในน้ำเท่านั้น
- ห้ามเปิดไฟชนิดนี้นานกว่า 30 นาทีหากหลอดไฟไม่ได้อยู่ในน้ำ
- ไฟทุกดวงจะต้องถูกตัดการเชื่อมต่อจากแหล่งไฟฟ้าหลักก่อนทำกิจกรรมซ่อมบำรุงใด ๆ
- ความลึกที่อนุญาตให้ติดตั้งหลอดไฟชนิดนี้อยู่ในช่วง: 1 - 10 เมตรเท่านั้น
- อุณหภูมิที่ใช้กับหลอดไฟชนิดนี้อยู่ในช่วง: -20 - 35 องศาเซลเซียส
ส่วนที่ 1 การตั้งค่าต่าง ๆ
HOTOOK®
ส่วนที่ 2 แผนภาพการเดินสายไฟ
▼ สำหรับไฟสีเดียว (วอร์มไวท์ / คูลไวท์ / แดง / น้ำเงิน / เขียว)
▼ สำหรับสี RGB
*หมายเหตุ เครื่องแปลงไฟไม่ได้รวมอยู่ในชุดอุปกรณ์นี้
ส่วนที่ 3 การติดตั้ง
3.1 การเตรียมติดตั้ง
- ก.ต้องแน่ใจว่าสระว่ายน้ำและระบบไฟฟ้าเป็นไปตามข้อกำหนดของกฎหมายและกฎระเบียบระดับชาติและระดับท้องถิ่น
- ข.ไฟชนิดนี้สามารถติดตั้งในสระคอนกรีตได้
- ค.ใช้สกรูที่ทำจากสแตนเลสสตีลคุณภาพดีหรือสกรูที่ส่งมาให้พร้อมกับชุดหลอดไฟนี้เท่านั้น
- ง.ไฟชนิดนี้จะต้องใช้งานหรือเปิดเฉพาะเมื่ออยู่ในน้ำเท่านั้น ห้ามเปิดไฟหากหลอดไฟไม่ได้อยู่ในน้ำ
HOTOOK®
3.2 ข้อควรระวังในการติดตั้ง
- ก.ต้องติดตั้งที่แขวนบริเวณขอบสระแนวตั้ง
- ข.ส่วนบนสุดของหลอดไฟจะต้องอยู่ใต้ผิวน้ำปกติอย่างน้อย 450 มม.
- ค.เผื่อระยะไว้อย่างน้อย 150 มิลลิเมตรสำหรับการม้วนสายไฟสำรองเพื่อความสะดวกในการเปลี่ยน
- ง.กล่องพักสายไฟ (junction box) หรือตัวแปลงไฟแรงดันต่ำ 12 โวลต์ จะต้องอยู่เหนือผิวน้ำอย่างน้อย 300 มม. เหนือพื้นดินอย่างน้อย 200 มม. และ ห่างจากขอบสระอย่างน้อย 1200 มม.
- จ.เพื่อให้ไฟทำงานได้เหมือนกัน ต้องแน่ใจว่าไฟทุกดวงได้รับการติดตั้งอย่างถูกต้องตามรุ่นสินค้าและคุณสมบัติกับอุปกรณ์ที่ถูกเปลี่ยน
▼ แบบแปลนการติดตั้ง
3.3 วิธีติดตั้ง
วิธีติดตั้งวิธีที่ 1 ▼
ภาพประกอบแบบ 3 มิติ
ภาพประกอบแบบ 2 มิติ
HOTOOK®
วิธีติดตั้งวิธีที่ 2 ▼
ภาพประกอบแบบ 3 มิติ
ภาพประกอบแบบ 2 มิติ
* โปรดตรวจดูว่าชุดสินค้าที่คุณซื้อนั้นมีอุปกรณ์เสริม (Accessory A) หรือไม่
ส่วนที่ 4 การซ่อมบำรุงและการเปลี่ยนอุปกรณ์ใหม่
- ก.หลอดไฟชนิดนี้ไม่จำเป็นต้องมีการซ่อมบำรุง อุปกรณ์นี้ได้รับการออกแบบมาสำหรับใช้งานครั้งเดียว ซึ่งหมายความว่าจะต้องเปลี่ยนอุปกรณ์ใหม่เมื่อหลอดไฟชำรุดเสียหาย ไม่สามารถซ่อมแซมได้
- ข.ก่อนทำกิจกรรมซ่อมบำรุงหรือเปลี่ยนอุปกรณ์ใด ๆ จะต้องสับเบรกเกอร์เพื่อตัดวงจรไฟฟ้าเสียก่อน ต้องตรวจให้แน่ใจว่าไม่มีแรงดันไฟฟ้าส่งไปยังหลอดไฟ
- ในการเปลี่ยนหลอดไฟ ให้ถอดชุดหลอดไฟออกจากที่แขวน ต้องแน่ใจว่าหลอดไฟใหม่ใช้สวิตช์ชนิดเดียวกัน
ส่วนที่ 5 การรับประกันสินค้า
- ผู้ผลิตรับประกันหลอดไฟ LED ชนิดใช้ใต้น้ำเรื่องความเสียหายทางวัสดุและคุณภาพงานช่างเป็นระยะเวลา 2 ปี นับจากวันที่ซื้อ
* หมายเหตุ
| รายการ | ระยะเวลาการรับประกัน |
|---|---|
| LED Panels | 2 years |
| DC Driver | 2 years |
| Wifi controller | 2 years |
- การรับประกันนี้ใช้ได้จำกัดแค่ผู้ซื้อรายย่อยคนแรก ไม่สามารถโอนสิทธิ และไม่สามารถใช้ได้กับสินค้าที่ถูกเคลื่อนย้ายออกจากสถานที่ติดตั้งในครั้งแรก การรับประกันนี้ไม่รวมถึงความขัดข้องหรือการทำงานที่ผิดพลาดอันเกิดจากการติดตั้งและ/หรือการใช้งานที่ไม่เหมาะสม
- ผู้ผลิตไม่ต้องรับผิดในกรณีใด ๆ สำหรับการประกอบชิ้นส่วน การติดตั้ง หรือการใช้งานครั้งแรกของอุปกรณ์ไฟฟ้าใด ๆ ซึ่งได้เสียบเข้าไปหรือใช้งานในสถานที่อื่น ๆ นอกเหนือจากในสถานที่ของอุปกรณ์เหล่านั้น
- ความรับผิดชอบของผู้ผลิตจะต้องไม่เกินกว่าการซ่อมแซมหรือการเปลี่ยนชิ้นส่วนที่เสียหาย ผู้ผลิตขอสงวนสิทธิในการรับผิดชอบต่อค่าเสียหายโดยตรง ค่าเสียหายอันเนื่องมาจากการผิดสัญญา หรือค่าเสียหายต่อเนื่อง
