ARCHITECTURAL POOL & LANDSCAPE LIGHTING

หมวดหมู่: โคมไฟ LED ใต้น้ำและฝังพื้นทางเดิน (Underwater & In-ground Light)

Terra-Lux Light

HIGH ENERGY EFFICIENCY AND LUMINATION

โคมไฟ LED คุณภาพสูงประหยัดพลังงานเป็นเลิศ โครงสร้างสแตนเลสสตีลเกรด AISI-316 ทนทานต่อการกัดกร่อนสูง มาพร้อมเบ้าฝังพลาสติก ABS สำหรับติดตั้งได้ทั้งในน้ำ (Underwater) และฝังพื้นทางเดิน (Ground Surface)

IP68 WATERPROOF

CE CERTIFIED

RoHS COMPLIANT 2011/65/EU

SAA APPROVED

IP68 Standard
กันน้ำลึกมาตรฐานสากล

AISI-316 Steel
สแตนเลสทนการกัดกร่อน

3W / 12V Safety
ประหยัดพลังงาน ปลอดภัย

ABS Housing
เบ้าฝัง ABS แข็งแรงทนทาน

Dual CCT Color
ขาว 6000K / วอร์ม 3000K

Cable 1.5m
สายไฟกันน้ำมาตรฐาน 1.5 ม.

ภาพถ่ายบรรยากาศการใช้งานจริง: ขั้นบันไดเด็คไม้ และ สระว่ายน้ำยามค่ำคืน (Actual Application)

Lifestyle Showcase

การติดตั้งโคมไฟ Terra-Lux Light ฝังขั้นบันไดเด็คไม้

การติดตั้งฝังพื้นขั้นบันไดและเด็คไม้ (Steps & Deck Installation)

แสง Warm White ให้มิติความอบอุ่น หรูหราคลาสสิก ปลอดภัยต่อการก้าวเดินในเวลากลางคืน ทนแดด ทนฝน และไม่สะสมความร้อน

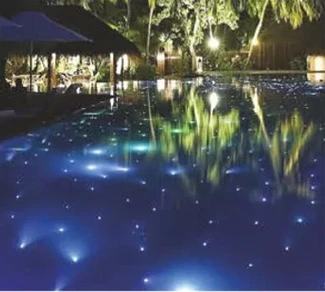

การติดตั้งโคมไฟใต้น้ำ Terra-Lux Light ส่องสว่างระยิบระยับใต้สระว่ายน้ำ

การติดตั้งใต้น้ำส่องสว่างดุจดวงดาว (Underwater Lumination)

มาตรฐานกันน้ำระดับ IP68 ตัวเรือนสแตนเลส AISI-316 มอบความงามระยิบระยับใต้ผืนน้ำ ปลอดภัยด้วยระบบแรงดันต่ำ 12V

แบบแสดงขนาดและมิติทางเทคนิค (Product Dimension Schematics)

Technical Blueprint

Model: TL-1F (แบบฝังพื้น / พื้นทางเดิน / บันได)

Floor Mount

ขนาดและมิติของโคมไฟ Terra-Lux รุ่น TL-1F

• หน้ากากโคม: เส้นผ่านศูนย์กลาง Ø50 มม. สแตนเลส AISI-316
• ตัวกระบอกโคม: เส้นผ่านศูนย์กลาง Ø34 มม. ความลึก 53 มม.
• เบ้าฝัง ABS: กว้าง 68 มม. ความสูงรวมทั้งกระบอก 115 มม.
• ท่อร้อยสายไฟ: ออกทางแนวดิ่งด้านล่าง สะดวกต่อการฝังพื้น

Model: TL-1C (แบบฝังผนังสระ / ผนังกำแพง)

Wall Mount

ขนาดและมิติของโคมไฟ Terra-Lux รุ่น TL-1C

• หน้ากากโคม: เส้นผ่านศูนย์กลาง Ø50 มม. แนบสนิทกับระนาบผนัง
• ตัวกระบอกโคม: เส้นผ่านศูนย์กลาง Ø34 มม. ความลึก 53 มม.
• เบ้าฝัง ABS: ความยาวแนวนอน 121 มม. ความสูงกระบอก 97 มม.
• ข้องอร้อยสายไฟ: ดัดฉาก 90° ขึ้นด้านบน ป้องกันน้ำซึมสู่กล่องพักสาย

โครงสร้างและขั้นตอนการติดตั้งจริง (Product Installation Details)

Installation Guide

การติดตั้งรุ่น TL-1F: งานฝังพื้นคอนกรีต / บันได / พื้นสระว่ายน้ำ

โครงสร้างจำลองการติดตั้งโคมไฟ Terra-Lux รุ่น TL-1F ฝังพื้น

ฝังกระบอก ABS ลงในเนื้อคอนกรีตให้ขอบเสมอระดับกระเบื้อง จากนั้นร้อยสายไฟผ่านท่อ Conduit สู่ด้านล่าง แล้วสวมตัวโคมสแตนเลส AISI-316 ล็อกเกลียวเข้ากับกระบอกอย่างมั่นคง

การติดตั้งรุ่น TL-1C: งานฝังผนังสระว่ายน้ำใต้น้ำ

โครงสร้างจำลองการติดตั้งโคมไฟ Terra-Lux รุ่น TL-1C ฝังผนังสระ

ฝังกระบอก ABS แนวนอนเข้ากับผนังสระ ท่อร้อยสายไฟ Conduit เดินหักฉาก 90° ดัดขึ้นสู่กล่องพักสายเหนือระดับน้ำ (Junction Box) ป้องกันแรงดันน้ำรั่วซึมได้ 100%

ตารางข้อมูลและสเปกรหัสสินค้า (Product Information Datasheet)

Official Spec

รหัสสินค้า (Code)	รุ่น (Model)	การติดตั้ง (Installation)	กำลังไฟ (Watt/Voltage)	โทนแสง (Color Temp)	ความสว่าง (lux)
88048683	TL-1F	Floor (พื้น/บันได)	3W / 12V	Cool White, 6,000k	140
88048583	TL-1C	Wall (ผนัง)	3W / 12V	Cool White, 6,000k	140
88048691	TL-1F	Floor (พื้น/บันได)	3W / 12V	Warm White, 3,000k	198
88048591	TL-1C	Wall (ผนัง)	3W / 12V	Warm White, 3,000k	198

Brand	Emaux
Series	Terra‐Lux
Watt	3W

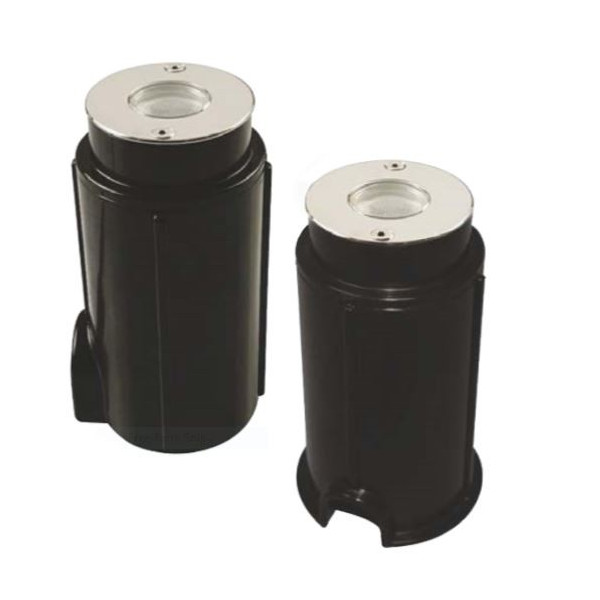

ไฟสระว่ายน้ำ Emaux Terra‐Lux 3W/12V-LED-Warm white
