Home > Pool Fitting > ERA บอลวาล์ว UPVC > Era U-PVC เช็ควาล์ว Ø1.5 "(Spring)

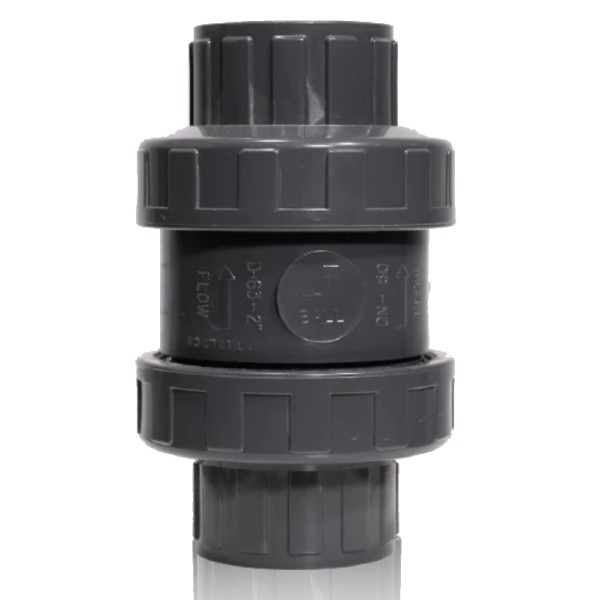

Era U-PVC เช็ควาล์ว Ø1.5 "(Spring) - 1 View larger

Era U-PVC เช็ควาล์ว Ø1.5 "(Spring)

Era

CV-ER-2.0

100696

New product

2026-12-25

In stock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿539.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Era
Type
 Check Valve (Spring)

Description

Era U-PVC เช็ควาล์ว Ø1.5"(Spring) True Union Check Valve U-PVC บอลวาล์ว Seals:HDPE O-ring:EPDM

Pool Pump Background
SKU: CV-ER-20 ขนาด 2" (DN50 / 63 mm.) • อ้างอิงรุ่น 1.5" ERA PIPING SYSTEMS

U-PVC เช็ควาล์ว Ø1.5 "(Spring) / CV-ER-2.0 / CV-ER-20

BALL CHECK VALVE 2" UPVC ERA (รุ่นสปริงเช็ควาล์วรหัส CV-ER-20 / CV-ER-S2.0)

อุปกรณ์สปริงเช็ควาล์วยูพีวีซีคุณภาพสูง ทำหน้าที่ป้องกันน้ำไหลย้อนกลับ ควบคุมการไหลให้ไปในทิศทางเดียว เพื่อปกป้องเครื่องสูบน้ำและรักษาแรงดันในระบบท่อสระว่ายน้ำ ตัวเรือนผลิตจากวัสดุ U-PVC แข็งแรงทนทาน ซีลยาง O-Ring เกรด EPDM ทนคลอรีนและสารเคมีสูง พร้อมสปริง Stainless Steel และข้อต่อแบบ True Union ถอดล้างตรวจเช็คสะดวกโดยไม่ต้องตัดท่อ

คุณสมบัติเด่นและเทคโนโลยี (Features & Advantages)

สลายแรงดัน Water Hammer

สปริงดันปิดจานวาล์วทันทีเมื่อหยุดจ่ายน้ำ ป้องกันมวลน้ำกระแทกย้อนกลับเข้าหาปั๊มกรอง ป้องกันใบพัดแตกและท่อสั่นสะเทือน

ซีลยาง EPDM ทนคลอรีนสูง

โอริงยาง EPDM เกรดพรีเมียม ยืดหยุ่นได้ดีเยี่ยมในอุณหภูมิน้ำต่ำ ทนต่อกรด-ด่าง คลอรีนเข้มข้น และระบบน้ำเกลือได้ยาวนาน

ดับเบิ้ลยูเนี่ยน (True Union)

แหวนยูเนี่ยน 2 ด้าน คลายเกลียวถอดเฉพาะตัวเรือนตรงกลางออกมาทำความสะอาดหรือเปลี่ยนโอริงได้ง่าย ไม่ต้องตัดต่อท่อเมนใหม่

แบบแปลนและมิติสเปก (Dimension & Specifications Blueprint)

ภาพวาดตามมาตรฐานโรงงาน แสดงมิติ A (ความกว้างยูเนี่ยน) และ B (ความยาวรวมตัววาล์ว) ในแนวตั้ง

คลิกเพื่อขยายดูรูปขนาดเต็ม 1400×2000px
ERA U-PVC SPRING CHECK VALVE 2" DIMENSION DRAWING & TECHNICAL SPECIFICATIONS (SKU: CV-ER-20) 1. DIMENSION DRAWING (แบบรูปมิติวาล์ว) ERA B A 2. TECHNICAL INFO (ข้อมูลจำเพาะทางเทคนิค) รุ่น (Model / SKU) รายละเอียด (Specification) Nominal Size ANSI DIN CV-ER-S1.5 (CV-ER-15) Spring: Stainless Steel 302, O-Ring: EPDM 1.5" 50 mm 61.4 mm CV-ER-S2.0 (CV-ER-20) Spring: Stainless Steel 302, O-Ring: EPDM 2" 63 mm 77.6 mm CV-ER-S3.0 Spring: Stainless Steel 302, O-Ring: EPDM 3" 90 mm 108.5 mm CV-ER-S4.0 Spring: Stainless Steel 302, O-Ring: EPDM 4" 110 mm 132.5 mm 3. DIMENSIONS TABLE (ขนาดมิติ A และ B) รุ่น (Model / SKU) ขนาดท่อ (inch) มิติ A (mm.) มิติ B (mm.) CV-ER-S1.5 (CV-ER-15) 1.5" 83 140 CV-ER-S2.0 (CV-ER-20) 2" 105 176 CV-ER-S3.0 3" 179 274 CV-ER-S4.0 4" 178 284
สามารถคลิกที่รูปภาพ หรือกดปุ่มด้านบน เพื่อเปิดหน้าต่างดูแบบความละเอียดสูง 1400×2000px

1. ข้อมูลจำเพาะทางเทคนิค (Technical Info)

รุ่น (Model / SKU)รายละเอียดNominal Size (inch)ANSI (mm.)DIN (mm.)
CV-ER-S1.5 (SKU: CV-ER-15)SPRING CHECK VALVE Spring: Stainless Steel 302, O-Ring: EPDM1.5"5061.4
CV-ER-S2.0 (SKU: CV-ER-20)SPRING CHECK VALVE Spring: Stainless Steel 302, O-Ring: EPDM2"6377.6
CV-ER-S3.0SPRING CHECK VALVE Spring: Stainless Steel 302, O-Ring: EPDM3"90108.5
CV-ER-S4.0SPRING CHECK VALVE Spring: Stainless Steel 302, O-Ring: EPDM4"110132.5

2. ขนาดและมิติ (Dimension mm.)

รุ่น (Model / SKU)ขนาดท่อ (inch)A (mm.)B (mm.)
CV-ER-S1.5 (SKU: CV-ER-15)1.5"83140
CV-ER-S2.0 (SKU: CV-ER-20)2"105176
CV-ER-S3.03"179274
CV-ER-S4.04"178284
ERA PIPING SYSTEM • INDUSTRIAL & POOL GRADE

U-PVC SPRING CHECK VALVE (สปริงเช็ควาล์วยูพีวีซี)

U-PVC Spring Check Valve (สปริงเช็ควาล์ว) แบรนด์ ERA ทำหน้าที่ป้องกันไม่ให้น้ำไหลย้อนกลับในระบบท่อ เปรียบเสมือนอุปกรณ์ควบคุมของเหลวให้ไหลไปในทิศทางเดียว (Non-Return Valve) ป้องกันแรงดันน้ำกระแทกไหลย้อนกลับเข้าหาปั๊มน้ำเมื่อระบบหยุดทำงาน ซึ่งเป็นสาเหตุสำคัญที่ทำให้ใบพัดปั๊มแตก มอเตอร์ไหม้ หรือทำให้ระบบกรองสระว่ายน้ำทำงานผิดปกติ

ตัวเรือนวาล์วผลิตจากวัสดุ U-PVC (Unplasticized Polyvinyl Chloride) คุณภาพสูง ให้ความแข็งแรง เหนียวทนทาน ไม่เปราะแตกง่าย และทนต่อสภาพแวดล้อมรวมถึงสารเคมีสระว่ายน้ำได้อย่างยอดเยี่ยม ภายในประกอบด้วย สปริงสแตนเลส (Stainless Steel SUS302 / SUS201) ที่ช่วยดันปิดจานลิ้นวาล์วทันที และ O-Ring ยาง EPDM เกรดพรีเมียม ที่มีความยืดหยุ่นสูง ปิดกั้นน้ำได้แนบสนิท 100% ไร้การรั่วซึมแม้อยู่ภายใต้อุณหภูมิและแรงดันที่เปลี่ยนแปลง

สปริงสแตนเลส สลาย Water Hammer

แรงสปริงจะดันปิดหน้าวาล์วก่อนที่มวลน้ำจะเริ่มไหลย้อนกลับ จึงกำจัดปัญหาแรงกระแทกค้อนน้ำ (Water Hammer) ที่ทำให้ท่อสั่นสะเทือนหรือข้อต่อหลุด

โอริง EPDM แท้ ทนคลอรีนสูง

ซีลยาง EPDM เกรดอุตสาหกรรม มีความยืดหยุ่นสูงแม้ในอุณหภูมิน้ำต่ำ ทนต่อกรด-ด่าง คลอรีนเข้มข้น และน้ำเกลือในสระว่ายน้ำ ไม่บวมเปื่อยง่าย

ดับเบิ้ลยูเนี่ยน (True Union)

ตัวบอดี้ออกแบบให้มีแหวนยูเนี่ยนทั้งสองด้าน สามารถคลายเกลียวถอดเฉพาะตัวเรือนกลางออกมาล้างทำความสะอาดหรือเปลี่ยนโอริงได้ง่ายโดยไม่ต้องตัดต่อท่อเมน

APPLICATIONS (การประยุกต์ใช้งาน)

  • • ใช้ร่วมกับระบบท่อ และอุปกรณ์ระบบสระว่ายน้ำ: ป้องกันน้ำจากสระไหลย้อนกลับเข้าสู่เครื่องสูบน้ำและถังกรอง
  • • ระบบเครื่องทำความร้อนและเครื่องเกลือ: ติดตั้งกั้นไม่ให้น้ำที่มีความร้อนหรือความเข้มข้นคลอรีนสูงไหลย้อนเข้าทำลายอุปกรณ์ตัวอื่น
  • • งานระบบบำบัดน้ำและประปาอาคาร: รองรับการติดตั้งทั้งแนวตั้ง แนวนอน และแนวเอียงได้อย่างมีประสิทธิภาพ

FEATURES (คุณสมบัติเด่น)

  • • โอริง ผลิตจากวัสดุ EPDM (Ethylene-Propylene Rubber) คุณภาพสูง ยืดหยุ่นและทนสารเคมีดีเยี่ยม
  • • สปริงผลิตจากวัสดุ Stainless Steel (SUS302 / SUS201) ทนทานต่อการเกิดสนิมและการกัดกร่อน
  • • ตัวบอดี้วาล์วเป็นลักษณะ True Union สองด้าน สามารถถอดเพื่อ Service ได้สะดวก รวดเร็ว
  • • มีความแข็งแรงทนทานและทนต่อสภาพแวดล้อมที่มีการกัดกร่อนได้อย่างดีเยี่ยม

TECHNICAL INFO

รุ่นรายละเอียดNominal Size (inch)ANSI (mm.)DIN (mm.)
CV-ER-S1.5SPRINGCHECK VALVE Spring: Stainless Steel 302, O-Ring: EPDM1.5"5061.4
CV-ER-S2.0SPRINGCHECK VALVE Spring: Stainless Steel 302, O-Ring: EPDM2"6377.6
CV-ER-S3.0SPRINGCHECK VALVE Spring: Stainless Steel 302, O-Ring: EPDM3"90108.5
CV-ER-S4.0SPRINGCHECK VALVE Spring: Stainless Steel 302, O-Ring: EPDM4"110132.5

DIMENSION

รุ่นรายละเอียดขนาดท่อDimension (mm.)
AB
CV-ER-S1.5Spring Check Valve [Spring: S/S302 / O-Ring: EPDM]1.5"83140
CV-ER-S2.0Spring Check Valve [Spring: S/S302 / O-Ring: EPDM]2"105176
CV-ER-S3.0Spring Check Valve [Spring: S/S302 / O-Ring: EPDM]3"179274
CV-ER-S4.0Spring Check Valve [Spring: S/S302 / O-Ring: EPDM]4"179284
A B
แบบจำลองระบุตำแหน่งมิติขนาด A (ความกว้างแหวนยูเนี่ยน) และ B (ความยาวรวมตัววาล์ว)

ข้อแนะนำในการติดตั้งและการใช้งานหน้างานจริง (Installation & Practical Tips)

1
ตรวจสอบทิศทางการไหล (Flow Arrow): ก่อนทากาวติดตั้ง ให้สังเกตสัญลักษณ์ลูกศรบนตัวเรือนวาล์ว โดยทิศทางลูกศรจะต้องชี้ไปตามทิศทางที่ต้องการให้น้ำไหลผ่านเสมอ
2
ตำแหน่งการติดตั้ง: ระบบสปริงช่วยให้วาล์วทำงานได้อย่างสมบูรณ์แบบทั้งการติดตั้งในแนวตั้ง (น้ำไหลขึ้น) และแนวนอน โดยไม่ต้องพึ่งพาแรงโน้มถ่วงเหมือนสวิงเช็ควาล์ว
3
การเชื่อมต่อท่อด้วยน้ำยาประสาน: ควรถอดตัวเรือนวาล์วและโอริง EPDM ออกก่อนทากาวที่ข้อต่อสวมปลายท่อ เพื่อป้องกันไอกาวทำลายความยืดหยุ่นของหน้าสัมผัสยาง
