ภาพประกอบวิศวกรรมและผังวงจรการติดตั้ง (Engineering Diagrams & Gallery)

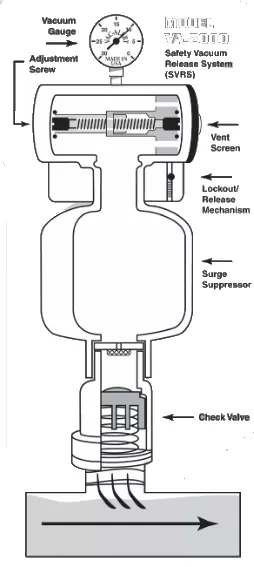

ผังโครงสร้างภายใน Model VA-2000
แสดงตำแหน่ง Vacuum Gauge, Adjustment Screw, Surge Suppressor, Check Valve และกลไกเปิดรับอากาศ

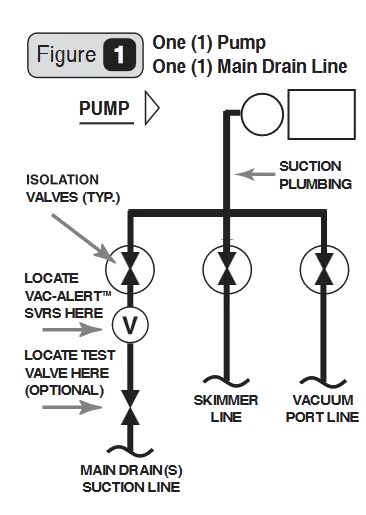

ผังติดตั้ง Figure 1 (1 ปั๊ม / 1 เมนเดรน)
การต่อตั้งตรงในแนวดิ่งบนท่อดูดเมนเดรนหลัก พร้อมวาล์ว Isolation และ Test Valve สำหรับระบบปั๊มเดี่ยว

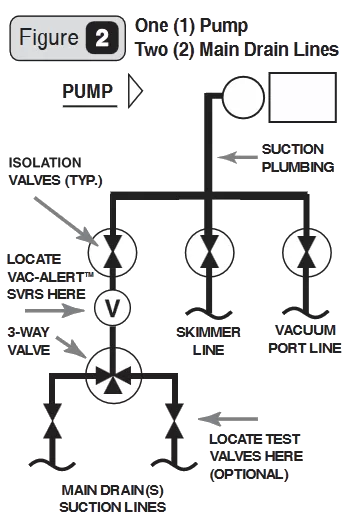

ผังติดตั้ง Figure 2 (1 ปั๊ม / 2 เมนเดรน)
การติดตั้งบนท่อหลักร่วมกับวาล์วปรับทิศทาง 3 ทาง สำหรับสระที่มีท่อเมนเดรนสองจุดแยกต่างหาก

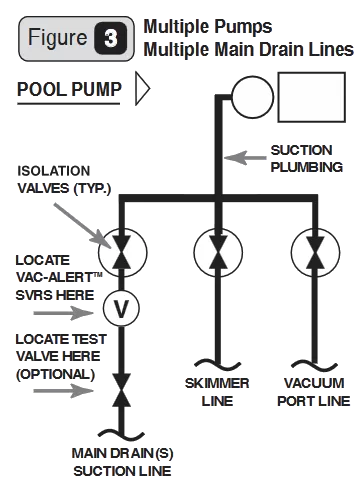

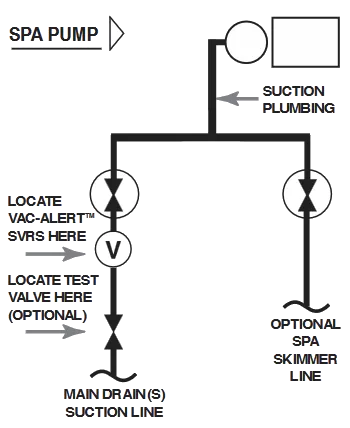

ผังติดตั้ง Figure 3 (Pool & Spa Pumps)
การติดตั้ง Vac-Alert แยกอิสระ 1 ตัว ต่อ 1 ปั๊มน้ำ สำหรับระบบที่แบ่งปั๊มสระว่ายน้ำและปั๊มสปาแยกกัน

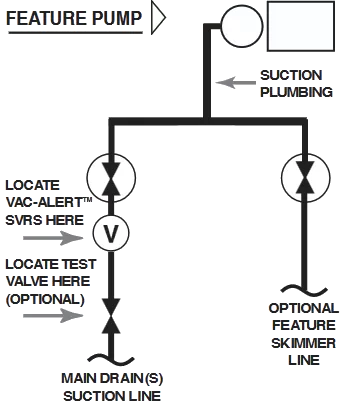

ผังติดตั้ง Feature Pump (ม่านน้ำ/น้ำตก)
การต่อควบคุมแนวท่อดูดเฉพาะจุดของปั๊มลูกเล่นน้ำและน้ำตก เพื่อความปลอดภัยของผู้ใช้งานอย่างครอบคลุม

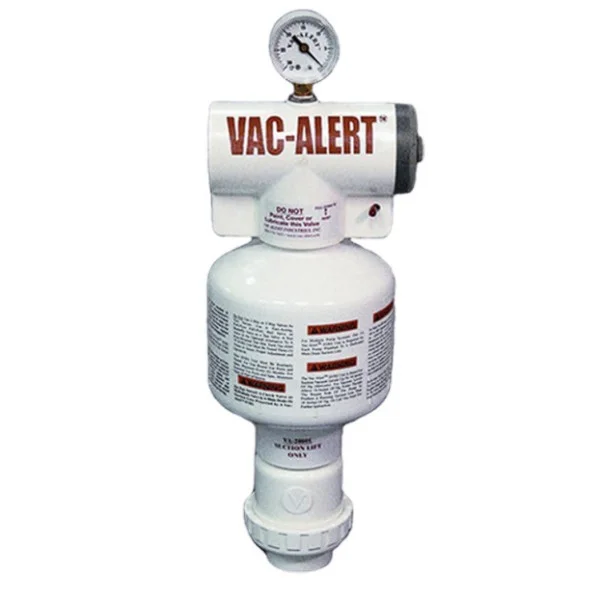

ภาพผลิตภัณฑ์และการติดตั้งจริงหน้างาน
การประกอบติดตั้งสมบูรณ์ในห้องเครื่องสระว่ายน้ำ ท่อสามทางตั้งตรงในแนวดิ่ง และเกจวัดสุญญากาศอ่านค่าง่าย
จุดเด่นทางวิศวกรรมและความปลอดภัยระดับสากล (Key Safety Features)
ปลดแรงดูดเร็ว < 1 วินาที
ตอบสนองทันทีในเสี้ยววินาทีเมื่อเกิดแรงดูดผิดปกติ ช่วยดึงอากาศภายนอกเข้าตัดสุญญากาศในระบบท่อทันที ปลดปล่อยผู้เล่นน้ำให้หลุดพ้นจากแรงดูดอย่างปลอดภัย
ระบบกลไกล้วน 100%
ทำงานด้วยแรงดันสุญญากาศเชิงกลบริสุทธิ์ ไม่ใช้สายไฟหรือมอเตอร์ไฟฟ้า แม้ไฟฟ้าดับ ไฟฟ้าลัดวงจร หรือตู้คอนโทรลหยุดทำงาน ระบบก็ยังคงปกป้องชีวิตได้ตลอดเวลา
สแตนเลส 316 แข็งแกร่งสูง
ผสมผสานเทคโนโลยีวัสดุพลาสติกวิศวกรรมชั้นเลิศ ร่วมกับสแตนเลสเกรด 316 ทนทานการกัดกร่อนจากคลอรีน น้ำเกลือ และไอระเหยของสารเคมีในห้องเครื่องได้อย่างสมบูรณ์แบบ
ASME / รับประกัน 3 ปี
ผ่านการทดสอบมาตรฐานความปลอดภัย ASME/ANSI A112.19.17 และข้อกำหนด VGB Act มั่นใจสูงสุดในมาตรฐานการผลิตจากสหรัฐอเมริกา พร้อมการรับประกัน 3 ปีเต็ม
ข้อกำหนดทางเทคนิคและแนวทางการติดตั้งทางวิศวกรรม (Engineering Installation Guidelines)
- ข้อกำหนด A (ทิศทางการติดตั้ง): ตัวอุปกรณ์ Vac-Alert™ SVRS ต้องได้รับการติดตั้งบนท่อดูดเมนเดรน (Main Drain Suction Line) ในแนวตั้งฉากตรง 90° (Vertical Position) เท่านั้น เพื่อให้กลไกลูกสูบและสปริงคืนตัวทำงานตามแรงโน้มถ่วงและแรงดูดได้อย่างแม่นยำ
- ข้อกำหนด B (การทดสอบระบบก่อนเปิดใช้งาน): ต้องติดตั้ง Test Valve (Ball Valve แบบเปิดเร็ว Full-Port) บนท่อทดสอบ หรือใช้แผ่นทดสอบ Test Mat เพื่อทำการจำลองการปิดกั้นหน้าตะแกรงดูด และทดสอบการปลดแรงดูดสุญญากาศของตัวเครื่องอย่างน้อย 3 ครั้งก่อนการใช้งานจริง
- ข้อกำหนด C (ระบบที่มีปั๊มกรองหลายตัว): กรณีสระว่ายน้ำมีปั๊มกรองหลายตัว (Multiple Pump System) แต่ละปั๊มที่มีท่อดูดเมนเดรนแยกเฉพาะ จะต้องติดตั้งอุปกรณ์ Vac-Alert™ SVRS ประจำปั๊มตัวละ 1 ชุดเสมอ เพื่อคุ้มครองความปลอดภัยอย่างครอบคลุม
- ข้อกำหนด D (พิกัดแรงดูดขณะทำงาน): ระบบท่อต้องมีแรงดูดสุญญากาศขณะทำงานปกติไม่เกิน 15 นิ้วปรอท (15 in. Hg) หากหน้าเกจวัดได้เกินกว่านี้ จะต้องปรับตั้งวาล์วทางจ่ายหรือท่อ Return ของระบบให้อยู่ในสภาวะสมดุล
- ข้อกำหนด E (ข้อห้ามเรื่องเช็ควาล์ว): ห้ามติดตั้งเช็ควาล์ว (Check Valve) บนแนวท่อดูดระหว่างตัวเครื่อง Vac-Alert™ ไปยังช่องดูดเมนเดรนก้นสระโดยเด็ดขาด เนื่องจากจะขัดขวางการกระจายแรงดันและตัดอากาศเข้าท่อ
- ข้อกำหนด F (การติดตั้งบนช่องดูดทำความสะอาด): สามารถต่อพ่วง Vac-Alert™ ควบคุมท่อดูดตะกอนสุญญากาศ (Vacuum Port Line) เพื่อป้องกันอันตรายจากการดูดติดตรึงผู้เล่นน้ำหรือเจ้าหน้าที่ขณะทำความสะอาดสระ
