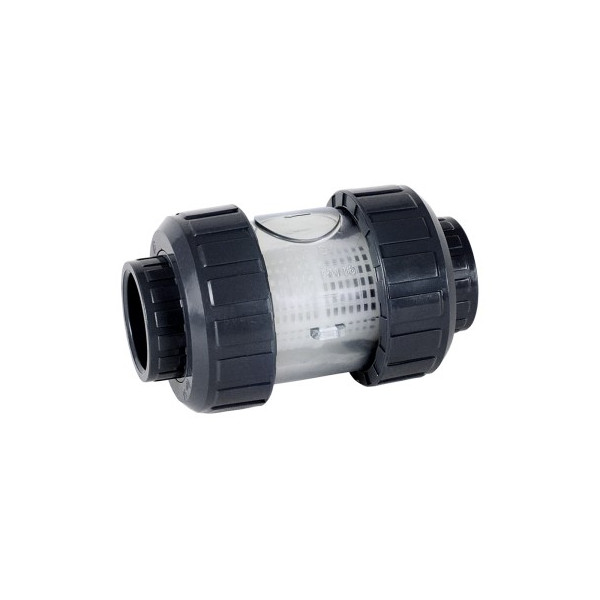

Praher เช็ควาล์วสปริง UPVC ขนาด 2.0 นิ้ว รุ่นตัวเรือนใส Praher Plastics S4 Cone Spring Check Valve 2.0" Transparent (DN50 / d63 - แบบสวม Solvent Socket ASTM PN16)
วาล์วกันน้ำย้อนกลับระบบสปริงทรงโคนเกรดวิศวกรรมยุโรปรุ่นพิเศษตัวเรือนโปร่งใส Praher เช็ควาล์ว UPVC 2.0" Spring Transparent รหัสสินค้า 126366 (Series S4 / S6 DN50) ผลิตและนำเข้าแท้จาก Praher Plastics (Austria) โดดเด่นด้วยตัวเรือนพลาสติก Clear PVC-U เกรดอุตสาหกรรมโปร่งใส 360 องศา สามารถมองเห็นการทำงานของลิ้นวาล์วทรงโคน ทิศทางการไหลเวียนน้ำ และตรวจเช็กสิ่งแปลกปลอมหรือตะกอนอุดตันได้ด้วยตาเปล่าโดยไม่ต้องถอดรื้อท่อ ภายในติดตั้ง สปริงสแตนเลส V4A (WST 1.4401) เคลือบสาร PTFE Teflon ทนต่อการกัดกร่อนจากสระระบบเกลือ (Salt Chlorinator), คลอรีนเข้มข้น และสารเคมีดูแลน้ำทุกชนิด ออกแบบโครงสร้างกรวยโคน (Cone Design) ต้านทานการไหลต่ำเป็นพิเศษ แรงดันเปิดเริ่มต้นเพียง 0.06 บาร์ ปิด-เปิดได้อย่างรวดเร็ว แม่นยำ ไร้เสียงรบกวน พร้อมระบบซีลหน้าเรียบ EPDM Flat Gasket ทนแรงดันทำงานสูงถึง 16 บาร์ (PN16 / 232 psi) ตัวเรือนแบบดับเบิ้ลยูเนี่ยน (True Union) ถอดประกอบแนวรัศมีได้โดยไม่ต้องตัดต่อท่อ ติดตั้งได้ทั้งแนวนอนและแนวตั้ง
แบบแปลนจำลอง 2 มิติและมิติขนาดทางวิศวกรรม (Engineering Blueprint - 2D CAD Orthographic Views)
มิติตามแบบแปลน: ความยาว L 223 mm | ยูเนี่ยน Ø 120 mm | ท่อสวม 2.0" (d63 / DN50)จุดเด่นและความคุ้มค่าของเช็ควาล์วสปริงตัวเรือนใส Praher Plastics 2.0" (126366)
ตัวเรือนโปร่งใส Clear PVC-U
มองเห็นการทำงานภายใน ทิศทางการไหลของน้ำ และตรวจจับเศษตะกอนหรือสิ่งอุดตันได้ทันทีด้วยสายตา ช่วยให้การบำรุงรักษาง่ายขึ้น ไม่ต้องรื้อท่อ
สปริง V4A เคลือบ PTFE Teflon
สปริงสแตนเลส V4A (WST 1.4401) เคลือบเทฟลอนหนาพิเศษ ทนทานต่อการกัดกร่อนจากน้ำเกลือสระว่ายน้ำ คลอรีน และสารเคมีทุกรูปแบบ 100%
แรงดันเปิดต่ำ 0.06 บาร์ ทำงานเงียบ
รูปทรงโคนกรวยลู่ตามแนวการไหลของน้ำ เปิดและปิดได้อย่างฉับไว นุ่มนวล ลดปัญหาการกระแทกของน้ำ (Water Hammer) ได้อย่างดีเยี่ยม
ยูเนี่ยนคู่ True Union สะดวก
เกลียวยูเนี่ยน 2 ด้าน ถอดตัวเรือนออกมาตรวจสอบหรือล้างทำความสะอาดได้ในแนวรัศมี (Radial Removal) โดยไม่ต้องตัดต่อระบบท่อเดิม
ตารางเปรียบเทียบขนาดท่อและมิติสัดส่วน Praher Plastics Check Valve S4
| ขนาดท่อ (Inch / DN) | รายละเอียดรุ่น (Model / Description) | ความยาวรวม L (mm) | เกลียวยูเนี่ยน D (mm) |
|---|---|---|---|
| 2.0" (DN50 / d63) ★ | Cone Check Valve S4 Transparent (รหัส 126366 รุ่นนี้) | 223 mm | 120 mm |
| 1.5" (DN40 / d50) | Cone Check Valve S4 Transparent (รหัส 126404) | 170 mm | 100 mm |
| 1.25" (DN32 / d40) | Cone Check Valve S4 / S6 Transparent | 174 mm | 84.5 mm |
| 1.0" (DN25 / d32) | Cone Check Valve S4 / S6 Transparent | 154 mm | 70 mm |
ข้อแนะนำทางวิศวกรรมในการติดตั้งเช็ควาล์วสปริงตัวเรือนใส Praher 2.0" Transparent (126366)
1. สังเกตลูกศรแสดงทิศทางการไหล (Flow Arrow Verification): ก่อนทากาวประสานท่อ PVC-U ให้ตรวจสอบลูกศรระบุทิศทางการไหลบนตัวเรือนวาล์วเสมอ โดยต้องหันปลายลูกศรไปในทิศทางที่น้ำสูบจ่ายออกจากปั๊ม เพื่อให้แรงดันน้ำดันแผ่นโคนและสปริงเปิดทางน้ำได้อย่างสมบูรณ์
2. การติดตั้งแนวนอนและแนวตั้ง (Flexible Mounting Positions): สามารถติดตั้งได้ทั้งแนวระนาบนอนและแนวดิ่ง หากติดตั้งในแนวดิ่งแนะนำให้ทิศทางการไหลพุ่งขึ้น เพื่อให้แรงดันน้ำและแรงสปริงทำงานสัมพันธ์กันอย่างสมบูรณ์แบบ
3. การคลายเกลียวยูเนี่ยนก่อนทากาว (Union Protection): ควรถอดคลายปลอกเกลียวยูเนี่ยน (Union Nuts) และนำตัวเรือนกลางที่มีสปริงและซีลยางออกมาเก็บไว้ก่อนทำการทากาวข้อต่อสวมกับท่อ เพื่อป้องกันไม่ให้น้ำยาประสานท่อ (Solvent Cement) ไหลเข้าไปสัมผัสหรือเกาะติดชุดซีลยางและขดลวดสปริงภายใน
