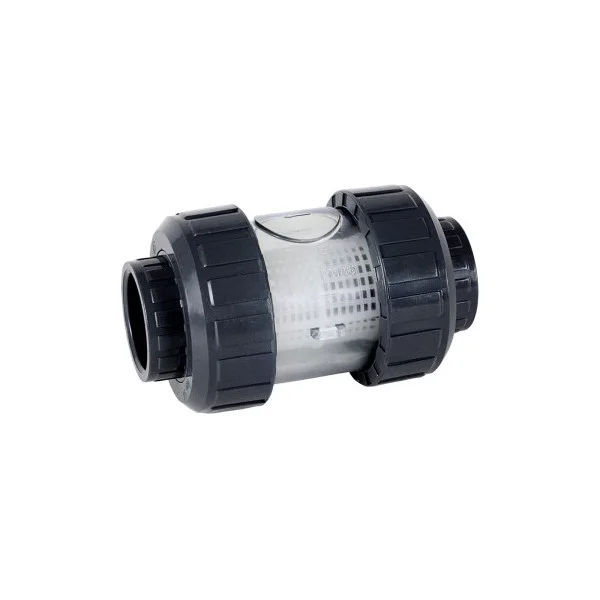

Praher เช็ควาล์วสปริง UPVC ขนาด 1.5 นิ้ว รุ่นตัวเรือนใส Praher Plastics S4 Cone Spring Check Valve 1.5" Transparent (DN40 / d50 - แบบสวม Solvent Socket ASTM PN16)
เช็ควาล์วสปริงทรงโคนประสิทธิภาพสูงรุ่นพิเศษตัวเรือนโปร่งใส Praher เช็ควาล์ว UPVC 1.5" Spring Transparent (Series S4 / S6 DN40) ผลิตและนำเข้าตามมาตรฐานยุโรปจาก Praher Plastics (Austria) โดดเด่นด้วยตัวเรือนพลาสติก Clear PVC-U ชนิดโปร่งใสเกรดวิศวกรรม ทำให้สามารถมองเห็นการไหลเวียนของน้ำ การทำงานของลิ้นวาล์วทรงโคน และตรวจเช็กสิ่งอุดตันหรือเศษตะกอนภายในได้ทันทีด้วยสายตาโดยไม่ต้องถอดรื้อระบบท่อ ภายในติดตั้ง สปริงสแตนเลสสตีลเกรดสูง V4A (WST 1.4401) เคลือบสาร PTFE Teflon ป้องกันการกัดกร่อนจากน้ำเกลืออิเล็กโทรไลซิส (Salt Chlorinator), คลอรีนเข้มข้น และสารเคมีดูแลน้ำ 100% ออกแบบกลไกการไหลแบบกรวยโคน (Cone Design) ให้แรงต้านไฮดรอลิกต่ำมาก แรงดันเปิดเริ่มต้นเพียง 0.06 บาร์ ปิด-เปิดฉับไว ไร้เสียงรบกวน พร้อมระบบซีลหน้าเรียบ EPDM Flat Gasket ทนแรงดันทำงานสูงสุด 16 บาร์ (PN16 / 232 psi) ตัวเรือนแบบดับเบิ้ลยูเนี่ยน (True Union) ถอดประกอบแนวรัศมีได้โดยไม่ต้องตัดต่อท่อ ติดตั้งได้ทั้งแนวราบและแนวดิ่ง
แบบแปลนจำลอง 2 มิติและมิติขนาดทางวิศวกรรม (Engineering Blueprint - 2D CAD Orthographic Views)
มิติตามแบบแปลน: ความยาว L 170 mm | ยูเนี่ยน Ø 100 mm | ท่อสวม 1.5" (d50)จุดเด่นและความคุ้มค่าของเช็ควาล์วสปริงตัวเรือนใส Praher Plastics 1.5"
ตัวเรือนโปร่งใส Clear PVC-U
มองเห็นการทำงานภายใน ทิศทางการไหลของน้ำ และตรวจจับเศษตะกอนหรือสิ่งอุดตันได้ทันทีด้วยสายตา ช่วยให้การบำรุงรักษาเป็นเรื่องง่าย
สปริง V4A เคลือบ PTFE Teflon
สปริงสแตนเลส V4A (WST 1.4401) เคลือบเทฟลอนหนาพิเศษ ทนทานต่อการกัดกร่อนจากน้ำเกลือสระว่ายน้ำ คลอรีน และสารเคมีทุกรูปแบบ 100%
แรงดันเปิดต่ำ 0.06 บาร์ ทำงานเงียบ
รูปทรงโคนกรวยลู่ตามแนวการไหลของน้ำ เปิดและปิดได้อย่างฉับไว นุ่มนวล ลดปัญหาการกระแทกของน้ำ (Water Hammer) ได้อย่างดีเยี่ยม
ยูเนี่ยนคู่ True Union สะดวก
เกลียวยูเนี่ยน 2 ด้าน ถอดตัวเรือนออกมาตรวจสอบหรือล้างทำความสะอาดได้ในแนวรัศมี (Radial Removal) โดยไม่ต้องตัดต่อระบบท่อเดิม
ตารางเปรียบเทียบขนาดท่อและมิติสัดส่วน Praher Plastics Check Valve S4
| ขนาดท่อ (Inch / DN) | รายละเอียดรุ่น (Model / Description) | ความยาวรวม L (mm) | เกลียวยูเนี่ยน D (mm) |
|---|---|---|---|
| 1.5" (DN40 / d50) ★ | Cone Check Valve S4 Transparent (รุ่นนี้) | 170 mm | 100 mm |
| 1.0" (DN25 / d32) | Cone Check Valve S4 / S6 Transparent | 154 mm | 70 mm |
| 1.25" (DN32 / d40) | Cone Check Valve S4 / S6 Transparent | 174 mm | 84.5 mm |
| 2.0" (DN50 / d63) | Cone Check Valve S4 / S6 Transparent | 223 mm | 119.5 mm |
ข้อแนะนำทางวิศวกรรมในการติดตั้งเช็ควาล์วสปริงตัวเรือนใส Praher 1.5" Transparent
1. สังเกตลูกศรแสดงทิศทางการไหล (Flow Arrow Verification): ก่อนการทากาวประสานท่อ PVC-U ให้ตรวจสอบลูกศรแสดงทิศทางการไหลบนตัวเรือนวาล์วเสมอ โดยต้องหันปลายลูกศรไปในทิศทางที่น้ำสูบจ่ายออกจากปั๊ม เพื่อให้แรงดันน้ำสามารถดันแผ่นโคนและสปริงเปิดทางน้ำได้อย่างถูกต้อง
2. การติดตั้งแนวนอนและแนวตั้ง (Flexible Mounting Positions): สามารถติดตั้งได้ทั้งแนวระนาบนอนและแนวดิ่ง หากติดตั้งในแนวดิ่งแนะนำให้ทิศทางการไหลพุ่งขึ้น เพื่อให้แรงดันน้ำและแรงสปริงทำงานสัมพันธ์กันอย่างสมบูรณ์แบบ
3. การคลายเกลียวยูเนี่ยนก่อนทากาว (Union Protection): ควรถอดคลายปลอกเกลียวยูเนี่ยน (Union Nuts) และนำตัวเรือนกลางที่มีสปริงและซีลยางออกมาเก็บไว้ก่อนทำการทากาวข้อต่อสวมกับท่อ เพื่อป้องกันไม่ให้น้ำยาประสานท่อ (Solvent Cement) ไหลเข้าไปสัมผัสหรือเกาะติดชุดซีลยางและขดลวดสปริงภายใน
