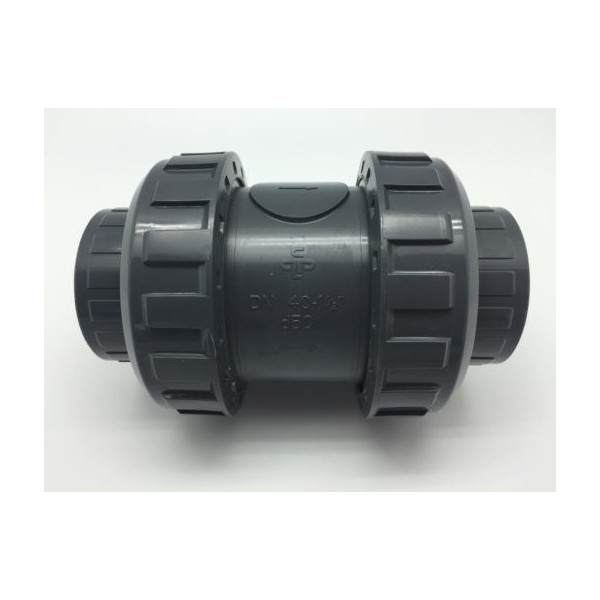

Praher เช็ควาล์วสปริง UPVC ขนาด 1.5 นิ้ว Praher Plastics Cone Spring Check Valve S4 / S6 DN40 (รหัสสินค้า 126404 - แบบสวม Solvent Socket)
วาล์วกันน้ำย้อนกลับระบบสปริงทรงโคนเกรดอุตสาหกรรมพรีเมียม Praher เช็ควาล์ว UPVC 1.5" Spring รหัส 126404 (Type S4 / S6 DN40) ผลิตและนำเข้าตามมาตรฐานวิศวกรรมจาก Praher Plastics แบรนด์ผู้เชี่ยวชาญด้านวาล์วพลาสติกคุณภาพสูง ตัวเรือนผลิตจาก 100% Pure PVC-U สีเทาเข้ม (Gray PVC-U) โครงสร้างแข็งแกร่งทนแรงดันสูง ภายในขับเคลื่อนด้วย สปริงสแตนเลส V4A เคลือบสาร PTFE Teflon ทนทานต่อการกัดกร่อนจากระบบสระว่ายน้ำระบบเกลือ (Salt Electrolysis), คลอรีนเข้มข้น และสารเคมีดูแลน้ำทุกประเภท ออกแบบกลไกกรวยโคน (Cone Design) ให้แรงต้านทานไฮดรอลิกต่ำมาก แรงดันเปิดเพียง 0.06 บาร์ เปิดและปิดได้อย่างรวดเร็ว แม่นยำ ไร้เสียงรบกวน พร้อมระบบซีลยางหน้าเรียบ (Reliable Flat Gasket Sealing) ปิดสนิท 100% ไร้การรั่วซึม ติดตั้งได้ทั้งแนวนอนและแนวตั้ง ตัวเรือนแบบยูเนี่ยนคู่ถอดประกอบแนวรัศมี (Radial Disassembly) ซ่อมบำรุงง่ายโดยไม่ต้องตัดต่อท่อ
แบบจำลองภาพตัดโครงสร้างและระบบทางวิศวกรรม (Engineering Cutaway Blueprint - mm / inch)
ขนาดสวม: 1.5" (DN40 / d50) | สปริง V4A PTFE Coatedจุดเด่นและลักษณะเฉพาะของเช็ควาล์วสปริง Praher Plastics 1.5" (126404)
สปริง V4A เคลือบ PTFE Teflon
แกนสปริงผลิตจากสแตนเลสเกรดสูง V4A หุ้มเคลือบสาร PTFE Teflon ทนทานต่อการกัดกร่อนจากน้ำเกลืออิเล็กโทรไลซิส คลอรีน และสารเคมี 100%
แรงดันเปิดต่ำ 0.06 บาร์ ทำงานเงียบ
ดีไซน์กรวยโคนลดแรงต้านน้ำ ตอบสนองการเปิด-ปิดได้ฉับไวแม่นยำ เสียงรบกวนต่ำ และป้องกันแรงกระแทกน้ำย้อนกลับ (Water Hammer) ได้อย่างดี
ติดตั้งได้ทั้งแนวตั้งและแนวนอน
ด้วยแรงกดสปริงที่สม่ำเสมอทำให้สามารถวางตำแหน่งติดตั้งในแนวราบหรือแนวดิ่งได้อย่างยืดหยุ่น โดยยังคงประสิทธิภาพการปิดกั้นน้ำย้อนกลับ 100%
ถอดประกอบเรเดียล True Union
ขันคลายเกลียวยูเนี่ยนเพื่อถอดตัวเรือนวาล์วออกมาตรวจเช็ค ล้างทำความสะอาด หรือเปลี่ยนอะไหล่ได้สะดวกโดยไม่ต้องตัดท่อเดินใหม่
ตารางเลือกรุ่นและขนาดท่อในซีรีส์ Praher Cone Check Valve S6
| Model / SKU | Description | Size (Inches) |
|---|---|---|
| 126404 (รุ่นนี้) | Cone Check Valve S6 DN40 PVC gray PVC-U solvent socket ends (แบบสวม) | 1.5" |
| 126405 | Cone Check Valve S6 DN50 PVC gray PVC-U solvent socket ends (แบบสวม) | 2" |
| 121899 | Cone Check Valve S6 DN65 PVC gray PVC-U solvent socket ends (แบบสวม) | 2.5" |
| 121080 | Cone Check Valve S6 DN80 PVC gray PVC-U solvent socket ends (แบบสวม) | 3" |
ข้อแนะนำทางวิศวกรรมในการติดตั้งเช็ควาล์วสปริง Praher Plastics 1.5" (126404)
1. สังเกตลูกศรทิศทางการไหล (Flow Arrow Verification): ก่อนการทากาวประสานท่อ PVC-U ให้ตรวจสอบลูกศรแสดงทิศทางการไหลบนตัวเรือนวาล์วเสมอ โดยต้องหันปลายลูกศรไปในทิศทางที่น้ำสูบจ่ายออกจากปั๊ม เพื่อให้แรงดันน้ำสามารถดันแผ่นโคนและสปริงเปิดทางน้ำได้อย่างถูกต้อง
2. การติดตั้งแนวนอนและแนวตั้ง (Flexible Mounting Positions): สามารถติดตั้งได้ทั้งแนวระนาบนอนและแนวดิ่ง หากติดตั้งในแนวดิ่งแนะนำให้ทิศทางการไหลพุ่งขึ้น เพื่อให้แรงดันน้ำและแรงสปริงทำงานสัมพันธ์กันอย่างสมบูรณ์แบบ
3. การคลายเกลียวยูเนี่ยนก่อนทากาว (Union Protection): ควรถอดคลายปลอกเกลียวยูเนี่ยน (Union Nuts) และนำตัวเรือนกลางที่มีสปริงและซีลยางออกมาเก็บไว้ก่อนทำการทากาวข้อต่อสวมกับท่อ เพื่อป้องกันไม่ให้น้ำยาประสานท่อ (Solvent Cement) ไหลเข้าไปสัมผัสหรือเกาะติดชุดซีลยางและขดลวดสปริงภายใน
