Foot Valve Upvc 2.5" Swing
Pool&SpaFM14‐2.5
100898
New product
2025-12-15
Instock
>>สินค้าจัดส่งจาก กทม
>>ช่างบริการ/ติดตั้ง จาก กทม
Rating
Data sheet
| Brand | Pool&Spa |
| Type | Check Valve (Swing) |

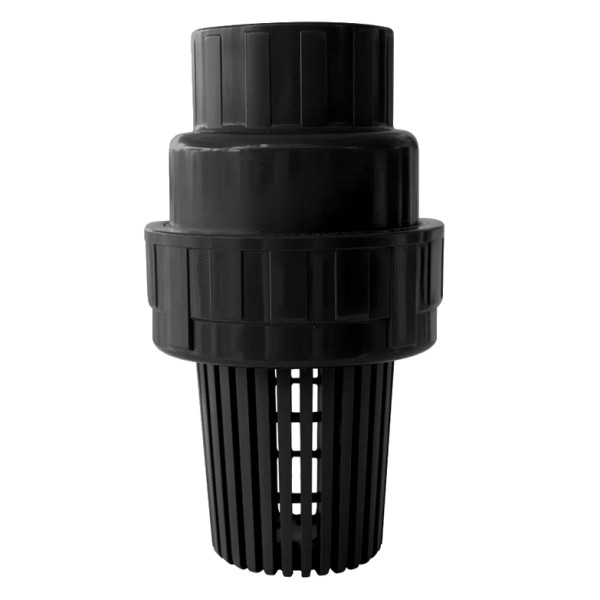

Foot Valve Upvc 2.5" Swing
- Description : Swing Inline Foot Valve
- Size (Inches) : 2.5

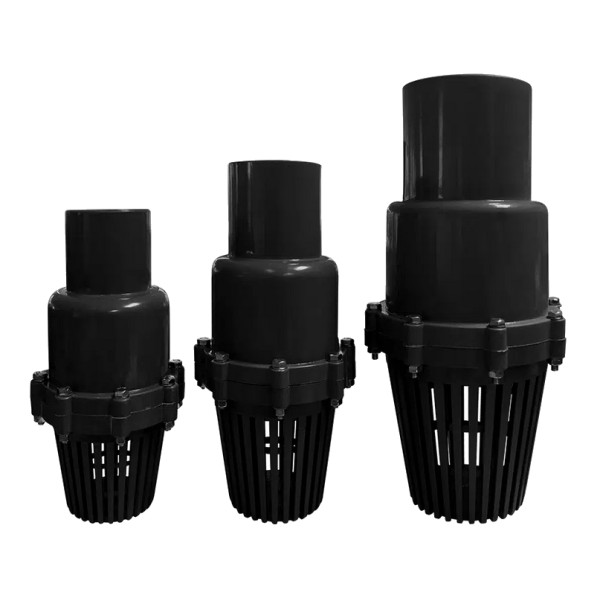

FM14 JUMPER TYPE FOOT VALVE (PVC)
ฟุตวาล์ว PVC - แบบปะเก็น
ขนาด:2½" - 6"
ปลายท่อ:แบบสวม (Socket) (ANSI/BS/DIN/JIS/CNS)
ปลายท่อ:แบบเกลียว (Thread) (PT/NPT/BSPT)
แรงดันใช้งาน:150PSI

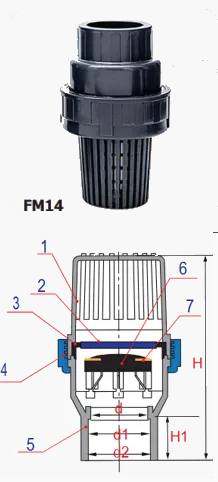

| ลำดับ | ชิ้นส่วน | วัสดุ | จำนวน |
|---|---|---|---|
| 1 | ตะแกรง (Net) | PVC | 1 |
| 2 | แผ่นยึดโอริง (O-Ring Holder) | NBR | 1 |
| 3 | โอริง (O-Ring) | EPDM | 1 |
| 4 | ยูเนี่ยนเน็ต (Union Net) | PVC | 1 |
| 5 | ตัววาล์ว (Body) | PVC | 1 |
| 6 | แผ่นสวิง (Swing Board) | PVC | 1 |
| 7 | ปะเก็นยาง (Washer) | EPDM | 1 |
หน่วย: มม.
| ขนาด (SIZE) | d | d1 | d2 | เกลียว (THREADED) | H | H1 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ANSI | DIN | JIS | CNS | BS | ANSI | DIN | JIS | CNS | BS | NPT | BSPT | PT | VE05 | VE06 | VE06 | |||
| 2½" (65) | φ25 | 72.85 | 75.05 | 75.87 | 75.90 | 73.03 | 73.30 | 75.25 | 75.87 | 76.70 | 75.30 | 8.00 | 11.00 | 11.00 | 250.00 | 245.00 | 50.00 | 45.00 |
| 3" (80) | φ32 | 88.70 | 90.05 | 88.83 | 88.90 | 88.90 | 89.25 | 90.35 | 88.83 | 89.00 | 89.10 | 8.00 | 11.00 | 11.00 | 292.00 | 290.00 | 66.50 | 55.00 |
| 4" (100) | φ40 | 114.10 | 110.05 | 113.98 | 113.80 | 114.10 | 114.60 | 110.35 | 113.98 | 115.00 | 114.50 | 8.00 | 11.00 | 11.00 | 360.00 | 345.00 | 83.00 | 75.00 |
| 6" (150) | φ160 | 168.83 | 160.50 | 166.20 | 166.20 | 168.80 | 168.00 | 160.20 | 165.30 | 165.30 | 164.60 | 8.00 | 11.00 | 11.00 | 504.00 | 510.00 | 113.00 | 90.00 |
