จุดเด่นและคุณสมบัติพิเศษ (Product Features)
กลไกสปริง SUS 304 ปิดสนิท
SUS 304 Stainless Steel Spring
ช่วยให้แผ่นลิ้นวาล์วดีดตัวปิดประกบหน้าซีลอย่างรวดเร็วและแน่นสนิท กักเก็บน้ำในท่อดูดได้มั่นใจ ป้องกันน้ำไหลย้อนกลับลงบ่อพัก
ตะกร้ากรองเศษในตัว (Strainer)
Built-in Suction Screen Basket
กระชังกรองช่วยดักจับใบไม้ ตะกอน และเศษหิน ป้องกันไม่ให้สิ่งแปลกปลอมหลุดเข้าไปติดขัดหรือทำลายใบพัดปั๊มน้ำ
ทนแรงดันทดสอบ 225 PSI
Test 225 PSI / Working 150 PSI
ผ่านการทดสอบแรงดันน้ำสูงถึง 15 kgf/cm² (15 bar) และรองรับแรงดันใช้งานปกติ 10 kgf/cm² (10 bar) มั่นใจในความแข็งแรง
ซีล EPDM ทนทานสารเคมี
EPDM Gasket & UPVC Body
ตัวเรือน UPVC คุณภาพสูงร่วมกับซีล EPDM ทนทานต่อการกัดกร่อนของคลอรีน น้ำเกลือ และกรด-ด่างได้อย่างสมบูรณ์แบบ
แบบแปลนทางวิศวกรรมและโครงสร้างภาคตัดขวาง (Cross-Section & Dimensional Schematic)
ตารางชิ้นส่วนและวัสดุโครงสร้าง (Materials of Construction)
| No. | Part Name (ชื่อชิ้นส่วน) | Material (วัสดุ) | Quantity (PCS) |
|---|---|---|---|
| 1 | UPPER BODY (ตัวเรือนส่วนบน) | UPVC | 1 |
| 2 | LOWER SCREEN / STRAINER (ตะกร้ากรองเศษดูดน้ำ) | UPVC / PP | 1 |
| 3 | SEAL (แหวนซีลกันรั่วซึม) | EPDM | 1 |
| 4 | SPIGOT (ลิ้นวาล์วทรงกระบอก) | UPVC | 1 |
| 5 | SPRING (สปริงกดสแตนเลส) | SUS 304 | 1 |
ตารางขนาดมิติทางวิศวกรรม (Dimensions Table)
| Nominal Parameter / Standard | 40mm (1-1/2") [รุ่นนี้] | 50mm (2") | |
|---|---|---|---|
| d (เส้นผ่านศูนย์กลางเชื่อมต่อ) | JIS Socket (mm) | 48 | 60 |
| JIS Thread | PT1-1/2 | PT2 | |
| ANSI Socket (inch) | 1.900 | 2.375 | |
| ANSI Thread | NPT1-1/2 | NPT2 | |
| DIN Socket (mm) | 50 | 63 | |
| DIN Thread | R1-1/2 | R2 | |
| P (ความลึกช่องสวม) | JIS (mm) | 34.9 | 38.1 |
| ANSI (inch) | 1.375 | 1.500 | |
| DIN (mm) | 31.0 | 37.5 | |
| D1 | ขนาดช่องทางน้ำผ่านภายใน (Internal Orifice) | 40 mm | 52 mm |
| D2 | เส้นผ่านศูนย์กลางคอข้อต่อด้านใน (Collar Outer Dia) | 60 mm | 73 mm |
| D3 | เส้นผ่านศูนย์กลางภายนอกปากสวม (End Outer Dia) | 62 mm | 75 mm |
| B | เส้นผ่านศูนย์กลางตัวเรือนส่วนที่กว้างที่สุด (Body Diameter) | 102 mm | 114 mm |
| L | ความยาวรวมทั้งหมดจากปลายถึงฐานกรอง (Total Length) | 173 mm | 211 mm |
รายละเอียดคุณสมบัติทางเทคนิคเชิงลึก (Detailed Specifications)
| หัวข้อทางเทคนิค (Parameter) | รายละเอียดสเปก (Specification Detail) |
|---|---|

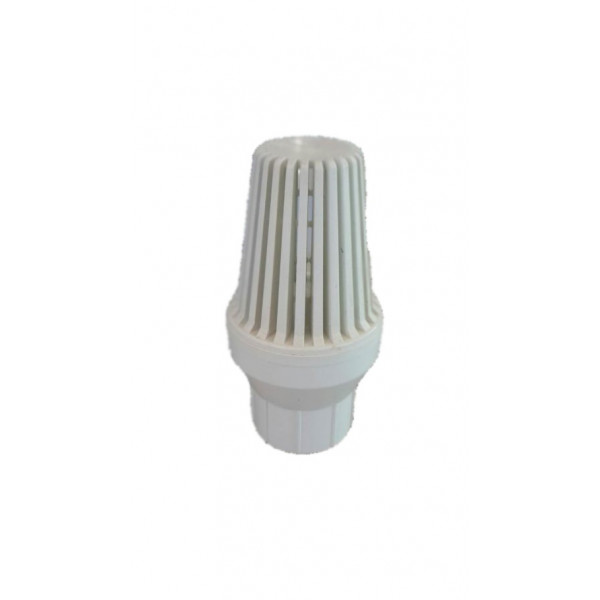

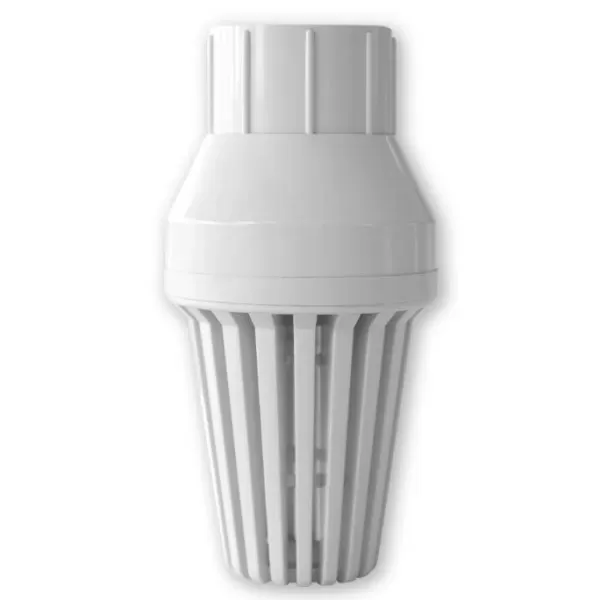

| รหัสสินค้า (SKU) / รุ่น (Model) | TW-CV-1.5 (รุ่น Foot Valve 1.5") |
| ประเภทวาล์ว (Valve Type) | ฟุตวาล์วสปริงพร้อมกระชังกรอง (Spring Foot Valve with Suction Strainer) |
| ซีรีส์การเชื่อมต่อ (Connection Series) | SOCKET JD100 (แบบสวมท่อ) / THREAD JD200 (แบบเกลียว) |
| ขนาดท่อระบุ (Nominal Size) | 40 mm / 1-1/2 นิ้ว (1.5" / DN40) |
| แรงดันใช้งาน (Working Pressure) | 150 PSI ; 10 kgf/cm² (10 bar) |
| แรงดันทดสอบ (Test Pressure) | 225 PSI ; 15 kgf/cm² (15 bar) |
| วัสดุตัวเรือน & ตะกร้ากรอง (Body & Strainer) | UPVC / PP เกรดอุตสาหกรรม ทนต่อสารเคมี ไม่เกิดสนิม |
| วัสดุซีลกันรั่ว (Seal Gasket) | EPDM แท้ ยืดหยุ่นสูง ปิดแนบสนิท ทนทานต่อน้ำเกลือและคลอรีน |
| วัสดุสปริง (Spring Material) | Stainless Steel SUS 304 ไม่เป็นสนิม ให้แรงสปริงคงที่สม่ำเสมอ |
| ขนาดมิติหลัก ความยาว x ความกว้าง (L x B) | 173 x 102 มิลลิเมตร (mm) |
| ตำแหน่งและลักษณะการติดตั้ง | ติดตั้งบริเวณปลายล่างสุดของท่อดูดน้ำ (Suction Line) จมอยู่ใต้น้ำในบ่อพักน้ำ ถังเก็บน้ำ หรือสระว่ายน้ำ |
คำแนะนำสำหรับการติดตั้งและบำรุงรักษา (Installation & Maintenance)
ตำแหน่งและระยะจุ่มใต้น้ำ
ติดตั้งฟุตวาล์วในแนวตั้งที่ปลายท่อดูด โดยให้ตัววาล์วจมอยู่ใต้ระดับน้ำอย่างน้อย 30-50 ซม. และเว้นระยะห่างจากก้นบ่ออย่างน้อย 15-20 ซม. เพื่อป้องกันการดูดตะกอนก้นบ่อเข้าสู่ระบบ
การเชื่อมต่อท่อ Socket / Thread
สำหรับรุ่น Socket JD100 ให้ใช้น้ำยาประสานท่อ UPVC/PVC คุณภาพสูงสวมให้สุดความลึก P (34.9 mm) ส่วนรุ่น Thread JD200 ให้พันเทปพันเกลียว PTFE ให้แน่นหนาเพื่อป้องกันอากาศรั่วเข้าท่อดูด
การตรวจเช็คและทำความสะอาด
ควรตรวจสอบตะกร้ากรองเป็นระยะเพื่อไม่ให้เศษตะไคร่หรือใบไม้มาอุดตันช่องน้ำเข้า ซึ่งอาจส่งผลให้อัตราการไหลของน้ำลดลงหรือทำให้ปั๊มน้ำทำงานหนักเกินความจำเป็น
