จุดเด่นและคุณสมบัติพิเศษ (Product Features)
สปริงสแตนเลส SUS 304
SUS 304 Stainless Steel Spring
สปริงดีดตัวปิดลิ้นวาล์วได้รวดเร็วทันที ป้องกันแรงกระแทกจากน้ำ (Water Hammer) และสามารถติดตั้งได้ทั้งท่อแนวตั้งและแนวนอน
ทนแรงดันทดสอบ 225 PSI
Working 150 PSI / Test 225 PSI
ทนแรงดันทดสอบสูงสุด 15 kgf/cm² (15 bar) และแรงดันทำงานปกติ 10 kgf/cm² (10 bar) ปลอดภัยต่อระบบท่อแรงดันสูง
ซีลยาง EPDM คุณภาพสูง
High-Grade EPDM Gasket Seal
หน้าสัมผัสลิ้นวาล์วประกบซีล EPDM ปิดสนิท 100% ไม่รั่วซึม ทนต่อสารคลอรีน น้ำเกลือ และกรด-ด่างในระบบน้ำ
โครงสร้าง UPVC เกรดอุตสาหกรรม
Heavy-Duty UPVC Construction
ตัวเรือนผลิตจาก UPVC คุณภาพสูง เหนียว แข็งแรง ทนทานต่อการกัดกร่อนจากสารเคมี และไม่เกิดสนิมตลอดอายุการใช้งาน
แบบแปลนทางวิศวกรรมและโครงสร้างภาคตัดขวาง (Cross-Section & Dimensional Schematic)
ตารางชิ้นส่วนและวัสดุโครงสร้าง (Materials of Construction)
| No. | Part Name (ชื่อชิ้นส่วน) | Material (วัสดุ) | Quantity (PCS) |
|---|---|---|---|
| 1 | UPPER BODY (ตัวเรือนส่วนบน) | UPVC | 1 |
| 2 | LOWER BODY (ตัวเรือนส่วนล่าง) | UPVC | 1 |
| 3 | CONNECTOR (ข้อต่อประกบใน) | UPVC | 1 |
| 4 | SPIGOT (ลิ้นวาล์วทรงกระบอก) | UPVC | 1 |
| 5 | SEAL (แหวนซีลกันรั่วซึม) | EPDM | 1 |
| 6 | SPRING (สปริงกดสแตนเลส) | SUS 304 | 1 |
ตารางขนาดมิติทางวิศวกรรม (Dimensions Table)
| Nominal Parameter / Standard | 40mm (1-1/2") | 50mm (2") [รุ่นนี้] | |
|---|---|---|---|
| d (เส้นผ่านศูนย์กลางเชื่อมต่อ) | JIS Socket (mm) | 48 | 60 |
| JIS Thread | PT1-1/2 | PT2 | |
| ANSI Socket (inch) | 1.900 | 2.375 | |
| ANSI Thread | NPT1-1/2 | NPT2 | |
| DIN Socket (mm) | 50 | 63 | |
| DIN Thread | R1-1/2 | R2 | |
| P (ความลึกช่องสวม) | JIS (mm) | 34.9 | 38.1 |
| ANSI (inch) | 1.375 | 1.500 | |
| DIN (mm) | 31.0 | 37.5 | |
| D1 | ขนาดช่องทางน้ำผ่านภายใน (Internal Orifice) | 40 mm | 52 mm |
| D2 | เส้นผ่านศูนย์กลางคอข้อต่อด้านใน (Collar Outer Dia) | 60 mm | 73 mm |
| D3 | เส้นผ่านศูนย์กลางภายนอกปากสวม (End Outer Dia) | 62 mm | 75 mm |
| B | เส้นผ่านศูนย์กลางตัวเรือนส่วนที่กว้างที่สุด (Body Diameter) | 91 mm | 107 mm |
| L | ความยาวรวมทั้งหมดจากปลายถึงปลาย (Total Length) | 157 mm | 178 mm |
รายละเอียดคุณสมบัติทางเทคนิคเชิงลึก (Detailed Specifications)
| หัวข้อทางเทคนิค (Parameter) | รายละเอียดสเปก (Specification Detail) |
|---|---|

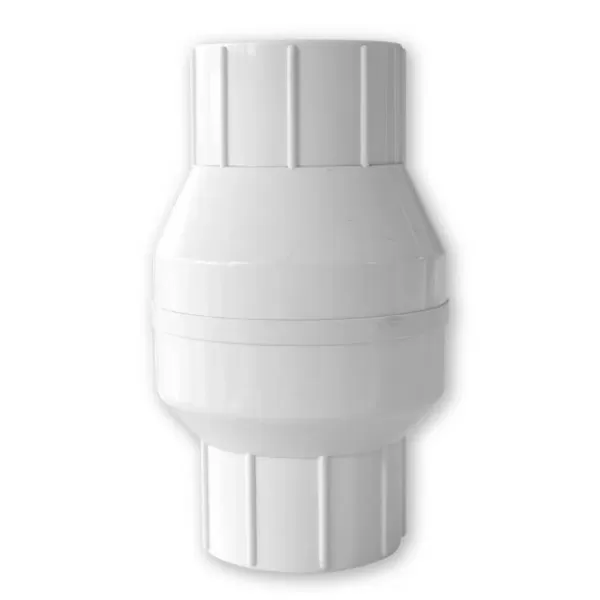

| รหัสสินค้า (SKU) / รุ่น (Model) | TW-CV-2.0 (รุ่น TW-CV-2.0) |
| ประเภทวาล์ว (Valve Type) | สปริงเช็ควาล์ว ทรงกระบอก (In-line Spring Check Valve) |

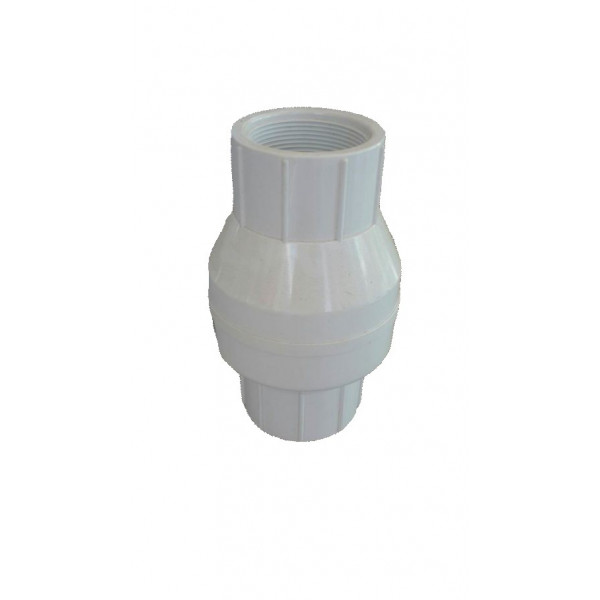

| ซีรีส์การเชื่อมต่อ (Connection Series) | SOCKET JC100 (แบบสวมท่อ) / THREAD JC200 (แบบเกลียว) |
| ขนาดท่อระบุ (Nominal Size) | 50 mm / 2 นิ้ว (2.0" / DN50) |
| แรงดันใช้งาน (Working Pressure) | 150 PSI ; 10 kgf/cm² (10 bar) |
| แรงดันทดสอบ (Test Pressure) | 225 PSI ; 15 kgf/cm² (15 bar) |
| วัสดุตัวเรือน & ลิ้นวาล์ว (Body & Spigot) | UPVC เกรดอุตสาหกรรม ทนแรงกระแทก ไม่เกิดสนิม |
| วัสดุซีลกันรั่ว (Seal Gasket) | EPDM แท้ ทนสารเคมี คลอรีน น้ำเกลือ และกรด-ด่าง |
| วัสดุสปริง (Spring Material) | Stainless Steel SUS 304 ทนทานต่อการล้าและการกัดกร่อน |
| ขนาดมิติหลัก ความยาว x ความกว้าง (L x B) | 178 x 107 มิลลิเมตร (mm) |
| การประยุกต์ใช้งาน (Applications) | ท่อจ่ายน้ำปั๊มสระว่ายน้ำ, ถังกรองทราย, ระบบบำบัดน้ำดี-น้ำเสีย, ป้องกันน้ำและแรงดันย้อนกลับทำความเสียหายต่อใบพัดปั๊มน้ำ |
คำแนะนำสำหรับการติดตั้งและบำรุงรักษา (Installation & Maintenance)
ทิศทางการไหลและการติดตั้ง
เช็ควาล์วรุ่นสปริงสามารถติดตั้งได้ทั้งใน แนวตั้ง (Vertical) และ แนวนอน (Horizontal) โดยสังเกตลูกศรระบุทิศทางการไหลของน้ำ ให้ปลายท่อจ่ายน้ำเข้าสู่ส่วนล่างของวาล์วเสมอ
การเชื่อมต่อท่อ Socket / Thread
สำหรับรุ่น Socket JC100 ให้ทำความสะอาดปลายท่อและทา primer กับน้ำยาประสานท่อ UPVC/PVC คุณภาพสูง สวมให้สุดความลึก P (38.1 mm) หากเป็นรุ่น Thread JC200 ให้พันเทปพันเกลียว PTFE ให้แน่นหนา
การทดสอบแรงดันระบบน้ำ
หลังติดตั้งเสร็จสมบูรณ์ ควรทิ้งให้น้ำยาประสานท่อแห้งตัวสนิทอย่างน้อย 24 ชั่วโมงก่อนทำการทดสอบแรงดันท่อ และไม่ควรใช้งานเกินแรงดันทดสอบกำหนด 225 PSI (15 bar) เพื่อความปลอดภัยสูงสุด
