รูปภาพผลิตภัณฑ์และแบบแปลนโครงสร้าง (500 x 500 px)
แสดงตัวเรือนวาล์ว UPVC ดับเบิ้ลยูเนี่ยนสองด้าน พร้อมด้ามจับ ABS สีแดงแข็งแรงพิเศษ

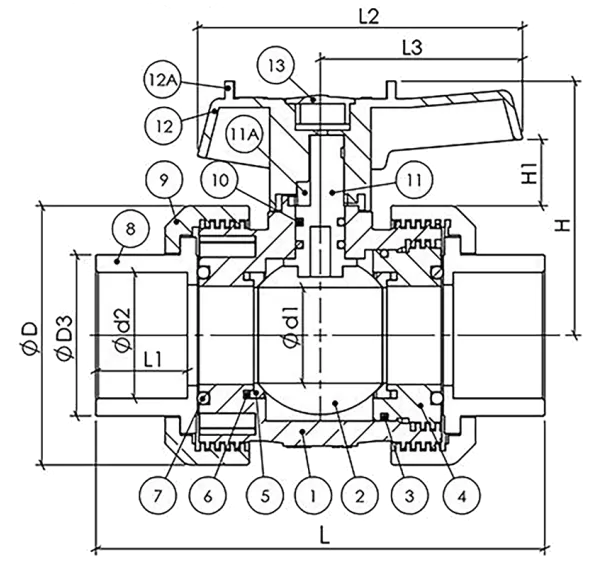

แสดงรายละเอียดชิ้นส่วนภายใน 14 รายการ และระยะมิติวิศวกรรมทางเทคนิค
จุดเด่นและคุณสมบัติพิเศษ (Product Features)

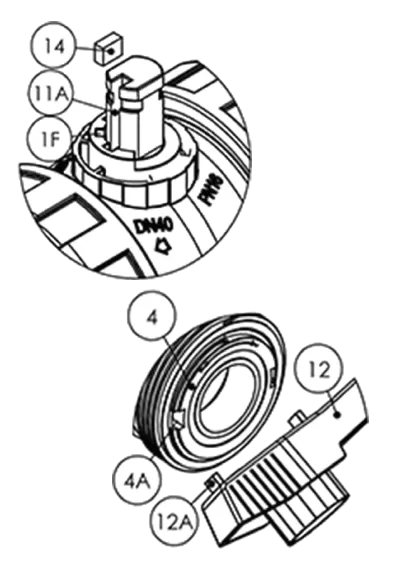

ด้ามจับมีประแจปรับตั้งซีลในตัว
Handle with Built-in Adjusting Key
ด้ามจับออกแบบพิเศษ (12A) มีเดือยใช้สวมเข้ากับฝาเกลียวปรับซีล (4A) สามารถขันปรับความแน่นของลูกบอลได้ทันทีโดยไม่ต้องใช้เครื่องมือพิเศษ
ระบบดับเบิ้ลยูเนี่ยน ถอดง่าย
True Union Dual End Connectors
มียูเนี่ยนสวมล็อกทั้งสองด้าน สามารถถอดเปลี่ยนตัวเรือนวาล์ว หรือทำความสะอาดระบบท่อได้รวดเร็วโดยไม่ต้องตัดท่อเดินใหม่
ซีล PTFE แท้ & โอริง EPDM
Premium PTFE Seats & EPDM Seals
ลูกบอลประกบแหวนซีลเทฟลอน PTFE แรงเสียดทานต่ำ หมุนเปิด-ปิดเบามือ ปิดน้ำสนิท 100% ทนทานต่อคลอรีน น้ำเกลือ และสารเคมีกรด-ด่าง
รองรับระบบล็อกตำแหน่งวาล์ว
Safety Lock-Keyway Mechanism
มีร่องล็อกบนตัวเรือน (1F) และก้านหมุน (11A) สามารถติดตั้งตัวล็อกกุญแจ (Locked-Key) เพื่อป้องกันการหมุนเปิด-ปิดวาล์วโดยไม่ได้รับอนุญาต
ข้อมูลจำเพาะทางเทคนิคทั่วไป (Technical Specifications)
| หัวข้อทางเทคนิค (Parameter) | รายละเอียดสเปก (Specification Detail) |
|---|---|
| รหัสสินค้า (SKU) / รุ่น (Model) | FM10-1.5 (รุ่น FM10 ขนาด 1.5 นิ้ว) |
| ประเภทวาล์ว (Valve Type) | บอลวาล์วดับเบิ้ลยูเนี่ยน ถอดซ่อมได้สองทิศทาง (Double True Union Ball Valve) |
| ขนาดท่อระบุ (Nominal Size) | 1.5 นิ้ว (1-1/2" / DN40 / φ50 mm) |
| แรงดันใช้งานสูงสุด (Working Pressure) | 150 PSI (10 bar / 10 kgf/cm²) |
| รูปแบบปลายข้อต่อเชื่อมต่อ (Ends Options) | แบบสวมท่อ (Socket) และ แบบเกลียว (Thread) |
| มาตรฐานข้อต่อสวมท่อ (Socket Standards) | ANSI (ASTM), BS, DIN, JIS, CNS |
| มาตรฐานเกลียวเชื่อมต่อ (Thread Standards) | PT, NPT, BSPT |
| การประยุกต์ใช้งาน (Applications) | ระบบท่อปั๊มกรองสระว่ายน้ำ, ถังกรองทราย, ระบบสปา, ระบบน้ำดื่ม, เกษตรกรรม และท่อส่งสารเคมีอุตสาหกรรม |
ตารางชิ้นส่วนและวัสดุโครงสร้าง (Materials of Construction)
| No. | ชื่อชิ้นส่วน (Parts Name) | วัสดุ (Materials) | จำนวน (QTY) |
|---|---|---|---|
| 1 | ตัวเรือนวาล์ว (Body) | UPVC | 1 |
| 1F | ร่องล็อกตำแหน่งบนตัวเรือน (Body Lock-Keyway) | UPVC | 3 |
| 2 | ลูกบอลเปิด-ปิดวาล์ว (Ball) | UPVC | 1 |
| 3 | โอริงเบาะปรับตั้งซีล (Carrier O-Ring) | EPDM | 1 |
| 4 | ฝาเกลียวปรับตั้งซีล (Seal Carrier) | UPVC | 1 |
| 4A | รูเดือยปรับตั้งซีล (Carrier Adjusted Hole) | UPVC | 2 |
| 5 | แหวนซีลลูกบอลกันซึม (Seat Seal) | PTFE (เทฟลอน) | 2 |
| 6 | ยางรองรับแรงกดซีล (Dampener Seal) | EPDM | 2 |
| 7 | โอริงข้อต่อสวมปลายท่อ (End Connector O-Ring) | EPDM | 2 |
| 8 | ข้อต่อสวมปลายท่อ (End Connector) | UPVC | 2 |
| 9 | ฝาเกลียวล็อกยูเนี่ยน (Union Nut) | UPVC | 2 |
| 10 | โอริงก้านวาล์วกันรั่วซึม (Stem O-Ring) | EPDM | 2 |
| 11 | ก้านหมุนวาล์ว (Stem) | PVC-M | 1 |
| 12 | ด้ามจับเปิด-ปิดวาล์ว (Handle) | ABS (แดง) | 1 |
| 12A | เดือยประแจปรับตั้งซีลท้ายด้ามจับ (Carrier Adjusting Key) | ABS | 2 |
| 13 | ฝาครอบโลโก้หัวน็อต (Logo Cap) | ABS | 1 |
| 14 | กุญแจล็อกตำแหน่งเปิด-ปิด (Locked-Key) | DIY / อุปกรณ์เสริม | 1 |
ตารางขนาดมิติวิศวกรรม (Dimensional Specifications Table)
| ขนาด (SIZE) | d1 (รูน้ำ) | d2 — ขนาดท่อสวมในแต่ละมาตรฐาน (Socket Standards) | D (กว้าง) | D3 (ปากสวม) | L (ยาวรวม) | L1 (ลึกสวม) | L2 (ยาวด้าม) | L3 (รัศมีหมุน) | H (สูงรวม) | H1 (สูงด้าม) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ANSI | DIN | JIS | CNS | BS | ||||||||||
| 1/2" (15) | φ20 | 21.34 | 20.00 | 22.00 | 22.00 | 21.20 | 56.00 | 31.00 | 120.00 | 23.00 | 79.00 | 51.00 | 58.00 | 18.00 |
| 3/4" (20) | φ25 | 26.67 | 25.00 | 26.00 | 26.00 | 26.60 | 64.00 | 36.00 | 129.00 | 25.00 | 86.00 | 55.00 | 65.00 | 18.00 |
| 1" (25) | φ32 | 33.40 | 32.00 | 32.00 | 34.00 | 33.40 | 72.00 | 46.00 | 147.00 | 28.00 | 101.00 | 62.00 | 74.00 | 20.00 |
| 1-1/4" (32) | φ40 | 42.16 | 40.00 | 38.00 | 42.00 | 42.10 | 87.00 | 55.00 | 164.00 | 32.00 | 113.00 | 68.00 | 88.00 | 25.00 |
| 1-1/2" (40) รุ่นนี้ | φ50 | 48.26 | 50.00 | 48.00 | 48.00 | 48.10 | 103.00 | 64.00 | 182.00 | 37.00 | 131.00 | 82.00 | 102.00 | 27.00 |
| 2" (50) | φ63 | 60.28 | 63.00 | 60.00 | 60.00 | 60.28 | 122.00 | 79.00 | 209.00 | 42.00 | 145.00 | 92.00 | 112.00 | 33.00 |
| 2-1/2" (65) | φ75 | 73.03 | 75.00 | 76.00 | 76.00 | 73.03 | 156.00 | 94.00 | 247.00 | 45.00 | 179.00 | 113.00 | 132.00 | 35.00 |
| 3" (80) | φ90 | 88.90 | 90.00 | 89.00 | 89.00 | 88.90 | 186.00 | 110.00 | 288.00 | 55.00 | 254.00 | 141.00 | 163.00 | 39.00 |
| 4" (100) | φ110 | 114.30 | 110.00 | 114.00 | 114.00 | 114.10 | 218.00 | 134.00 | 340.00 | 65.00 | 288.00 | 163.00 | 190.00 | 46.00 |
คำแนะนำสำหรับการติดตั้งและปรับตั้งซีล (Installation & Adjustment Guide)
การประสานท่อและประกอบยูเนี่ยน
คลายฝายูเนี่ยน (9) และถอดปลายข้อต่อ (8) ออกมาทากาวประสานท่อ UPVC โดยไม่ต้องนำตัวเรือนวาล์วไปเปื้อนน้ำยาประสานท่อ รอให้น้ำยาแห้งสนิทก่อนขันประกบตัวเรือนกลับเข้าที่
วิธีปรับตั้งความแน่นซีลด้วยด้ามจับ
หากใช้งานไปเป็นเวลานานแล้วพบว่าลูกบอลหลวมหรือแน่นเกินไป ให้ดึงด้ามจับ (12) ออกมา แล้วใช้เดือยประแจท้ายด้าม (12A) สวมเข้ากับรูฝาปรับตั้ง (4A) เพื่อขันตั้งความตึงของซีลได้ทันที
การถอดซ่อมบำรุงตามระยะ (Maintenance)
โครงสร้าง True Union ช่วยให้สามารถปลดตัวเรือนหลักออกมาทำความสะอาดคราบตะกรัน ตะไคร่ หรือเปลี่ยนโอริง EPDM ได้โดยที่ท่อของระบบหลักยังคงติดตั้งอยู่กับที่อย่างสมบูรณ์
