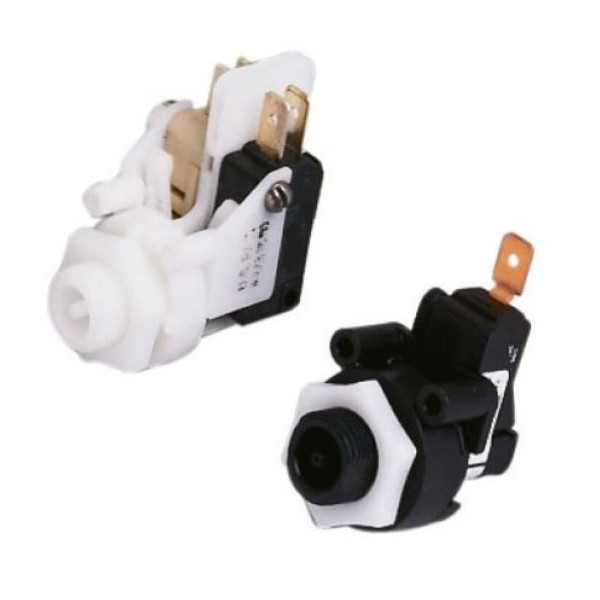

Pneumatic switch for start/stop function Astralpool - 1 View larger

Pneumatic switch for start/stop function Astralpool

Astralpool

04050

10011605

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿3,133.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Astralpool
Type
 Spa

Description

Pneumatic switch for start/stop function สวิทซ์นิวเมติก ใช ้ควบคุมปѹมสปาหรื ั องานควบคุมอืѷนๆ

ภาพพื้นหลังระบบควบคุมสปา AstralPool
ASTRALPOOL SPA CONTROLS PNEUMATIC SWITCH • START/STOP FUNCTION • CODE 04050 แบรนด์: ASTRALPOOL | SKU: 04050

Pneumatic switch for start/stop function Astralpool สวิตช์ลมนิวเมติกควบคุมฟังก์ชันเริ่ม/หยุด (Sku: 04050)

สวิตช์แรงดันลมนิวเมติกสำหรับควบคุมการเปิดและปิดอุปกรณ์ไฟฟ้าในระบบสระว่ายน้ำ สปา และอ่างจากุซซี่ AstralPool Pneumatic switch for start/stop function รหัสสินค้า 04050 (SKU: 04050) ผลิตภัณฑ์มาตรฐานสากลจาก Fluidra Group ประเทศสเปน ออกแบบมาเพื่อทำหน้าที่รับคลื่นแรงดันลม (Pneumatic Impulse) ที่ส่งมาจากปุ่มกดลมขอบสระ (Air Push Button) ผ่านท่อลมขนาดเล็ก เพื่อสลับสถานะการทำงาน (Latching / Bistable Mechanism: กดติด-กดดับ) สั่งการปั๊มนวดสปา แอร์โบลเวอร์ ปั๊มน้ำตก หรือระบบไฟส่องสว่างได้อย่างแม่นยำ ปลอดภัยจากกระแสไฟฟ้ารั่ว 100% ตัวอุปกรณ์ผลิตจากพลาสติกวิศวกรรมทนความร้อนสูง มาพร้อมหน้าสัมผัสไฟฟ้าสวิตช์ไมโครเกรดอุตสาหกรรม รองรับกระแสไฟฟ้าสูงถึง 21A 250V AC (SPDT) ขั้วต่อสายไฟแบบเสียบ Faston 6.3 มม. และเกลียวยึด 9/16" พร้อมน็อตล็อก ติดตั้งเข้าตู้ควบคุมไฟฟ้าได้อย่างสะดวก มั่นคง และทนทาน

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 04050 (Pneumatic Air Switch)

Body: Ø 38 mm • Thread: 9/16" • Latching SPDT 21A 250V
ASTRALPOOL PNEUMATIC SWITCH (START/STOP) • CODE 04050 COM NO NC Ø 38 mm (Body)ภาพฉายด้านบน (TOP VIEW) (TERMINAL LAYOUT: COM / NO / NC) ASTRALPOOL 21A 250VAC • SPDT LATCHING (ON/OFF) AIR PULSE ~ 68 mm 9/16" UNEF Ø 4.2ภาพฉายด้านข้าง (SIDE ELEVATION) (AIR BARB SPOUT • 9/16" MOUNTING SHANK)
คลิกเพื่อดูภาพขยาย 1400×2000px

จุดเด่นและประสิทธิภาพของสวิตช์ลมนิวเมติก AstralPool 04050

กลไก Latching (กดติด-กดดับ)

สวิตช์เป็นระบบกลไกล็อกสลับสถานะ (Bistable/Alternating Action) กดปุ่มครั้งแรกเครื่องทำงาน และกดอีกครั้งเพื่อหยุดการทำงาน สะดวกสบายโดยไม่ต้องกดค้าง

ความปลอดภัยไฟฟ้าสมบูรณ์แบบ

ติดตั้งภายในตู้ควบคุมไฟฟ้า โดยรับสัญญาณผ่านท่อลมแรงดันต่ำจากขอบสระ ปราศจากกระแสไฟฟ้าบริเวณที่ผู้ใช้งานสัมผัสน้ำ 100% ป้องกันอันตรายจากไฟรั่ว

หน้าสัมผัสไมโครสวิตช์ 21A

หน้าสัมผัสแบบ SPDT รองรับกระแสไฟฟ้าได้สูงถึง 21A 250V AC ควบคุมปั๊มสปาขนาด 1-2 HP ได้อย่างมีเสถียรภาพ หรือใช้เป็นสวิตช์ควบคุมแมกเนติกคอนแทกเตอร์

ขั้วต่อ Faston & เกลียว 9/16"

ขั้วต่อสายไฟแบบเสียบขนาดมาตรฐาน 6.3 มม. (Faston Tabs) พร้อมคอเกลียวขันยึด 9/16" และน็อตล็อก ติดตั้งลงแผงคอนโทรลหรือกล่องกันน้ำได้อย่างมั่นคง

ตารางคุณสมบัติทางเทคนิค AstralPool 04050 Pneumatic Switch

มาตรฐานแท้จากโรงงาน
คุณสมบัติทางวิศวกรรม (Attributes)รายละเอียดทางเทคนิค (Technical Details)
แบรนด์ผู้ผลิต / ประเทศAstralPool (เครือ Fluidra Group ประเทศสเปน) • มาตรฐานยุโรป
รหัสรุ่นสินค้าและโมเดลSKU: 04050 (Pneumatic switch for start/stop function)
ประเภทอุปกรณ์และฟังก์ชันสวิตช์ลมนิวเมติกสลับสถานะเปิด-ปิด (Latching Air Switch for Spa Control)
รูปแบบหน้าสัมผัสทางไฟฟ้า (Contact Form)SPDT (Single Pole Double Throw) 1 ขั้ว 2 ทาง (COM, NO, NC)
พิกัดกระแสและแรงดันไฟฟ้า21A 250V AC (รองรับมอเตอร์สูงสุด 1 - 2 HP หรือขับคอยล์แมกเนติก)
รูปแบบการทำงานของกลไก (Action Mechanism)Latching / Bistable (กดครั้งที่หนึ่ง = ON, กดครั้งที่สอง = OFF)
ขนาดจุกเชื่อมต่อสายยางลม (Air Spout Connection)จุกหางปลาขนาด Ø 4.2 มม. (เหมาะสำหรับสายยางลมขนาด 1/8" หรือ ID 3-4 มม.)
ขนาดเกลียวยึดตัวเรือน (Mounting Thread)เกลียว 9/16"-18 UNEF (Ø 14.3 มม.) พร้อมน็อตหกเหลี่ยมขันล็อก
รูปแบบขั้วต่อสายไฟ (Terminals)ขั้วเสียบทองเหลืองชุบขนาด 6.3 x 0.8 มม. (Faston 1/4" Male Tabs)
อุปกรณ์ที่ใช้งานร่วมกัน (Compatibility)ปุ่มกดลม AstralPool 09667, 04111, 04113, 04047 และสายยางลมนิวเมติก

ข้อแนะนำการติดตั้งและต่อวงจรสวิตช์ลมนิวเมติก AstralPool 04050

  • ตำแหน่งติดตั้งสวิตช์: ต้องติดตั้งสวิตช์ 04050 ภายในตู้ควบคุมระบบไฟฟ้า (Electrical Control Panel) ที่แห้งและมีการระบายอากาศที่ดี ห้ามติดตั้งในจุดที่มีน้ำขังหรือความชื้นสูงโดยตรง
  • การต่อสายยางลม (Pneumatic Tubing): สวมสายยางลมขนาด 1/8" (ID 3-4 มม.) เข้ากับจุกรับลมด้านล่างให้แน่นตึง สามารถใช้คลิปรัดท่อขนาดเล็กเพื่อป้องกันสายลมหลุดจากแรงดันสะสม
  • การติดตั้งลูปดักน้ำ (Hartford Loop): ท่อลมที่เดินจากปุ่มกดขอบสระมายังสวิตช์ ต้องเดินท่อยกสูงกว่าระดับน้ำสูงสุดของสระอย่างน้อย 20 ซม. เสมอ เพื่อป้องกันน้ำไหลย้อนเข้าสู่ตัวสวิตช์ไฟฟ้าในกรณีที่ปุ่มกดขอบสระเกิดการชำรุด
  • การต่อวงจรไฟฟ้า: ใช้หางปลาเสียบ Faston ขนาด 6.3 มม. ที่มีฉนวนหุ้มมิดชิด สำหรับโหลดปั๊มขนาดใหญ่เกิน 1.5 - 2 HP แนะนำให้ใช้สวิตช์ 04050 สั่งการผ่านแมกเนติกคอนแทกเตอร์ (Contactor) เพื่อยืดอายุการใช้งานของหน้าสัมผัสสวิตช์
