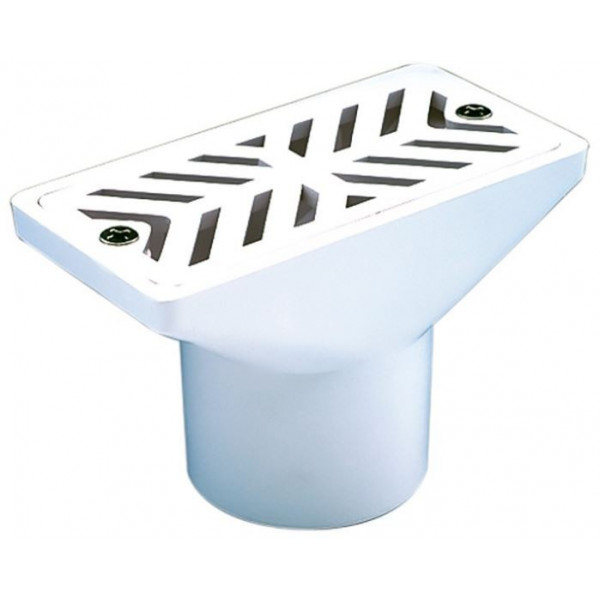

Overflow channel drainage point, to glue ID 2" (D63 mm) Astralpool - 1 View larger

Overflow channel drainage point, to glue ID 2" (D63 mm) Astralpool

Astralpool

00302

10011642

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿352.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Astralpool
Type
 Gutter Drain

Description

Overflow channel drainage point, to glue ID 2" (D63 mm) Astralpool

ปากท่อระบายน้ำ เหมาะกับร่องระบายน้ำล้น, flow 7 คิว/ชม.,
แบบสวมทากาว ID 2"

ภาพพื้นหลังอุปกรณ์สระว่ายน้ำ AstralPool
ASTRALPOOL OVERFLOW DRAINAGE OVERFLOW DRAINAGE POINT • TO GLUE ID 2" (D63 MM) • CODE 00302 แบรนด์: ASTRALPOOL | SKU: 00302

Overflow channel drainage point, to glue ID 2" (D63 mm) Astralpool จุดระบายน้ำรางน้ำล้นสระว่ายน้ำ ท่อสวมทากาว 2" (Sku: 00302)

กรวยจุดระบายน้ำรางน้ำล้นรอบสระว่ายน้ำคอนกรีตมาตรฐานยุโรป AstralPool Overflow channel drainage point, to glue ID 2" (D63 mm) รหัสสินค้า 00302 (SKU: 00302) ผลิตภัณฑ์คุณภาพสูงจาก Fluidra Group ประเทศสเปน หล่อขึ้นรูปด้วยพลาสติกวิศวกรรม ABS คุณภาพสูง สีขาวบริสุทธิ์ ผสมสารต้านทานรังสี UV แข็งแรงทนทานต่อคลอรีนเข้มข้น น้ำเกลือ และแสงแดดได้อย่างสมบูรณ์แบบ ออกแบบเพื่อติดตั้งฝังที่ก้นรางระบายน้ำล้นรอบสระว่ายน้ำ (Perimeter Overflow Channel Gutter) ทำหน้าที่รับและรวบรวมมวลน้ำล้นจากผิวน้ำสระเพื่อส่งผ่านท่อกลับไปยังถังสำรองน้ำ (Balance Tank) ได้อย่างรวดเร็ว โดดเด่นด้วยปากรับน้ำทรงสี่เหลี่ยมผืนผ้าขนาดกรอบนอก 152.15 มม. ช่องเปิดใน 141 มม. พร้อมรูยึดสกรูด้านข้างสำหรับยึดตะแกรงหรือขันยึดโครงสร้าง คอสวมท่อด้านล่างออกแบบอเนกประสงค์: ด้านในขนาด Ø 63.2 มม. สำหรับสวมทากาวเข้ากับท่อ PVC ขนาด 2 นิ้ว (D63 มม.) และด้านนอกขนาด Ø 72.9 มม. สำหรับสวมต่อท่อขนาด 75 มม. ความยาวคอสวมท่อ 54.45 มม. และความสูงรวมตลอดทั้งตัว 98.9 มม. ช่วยให้ระบายน้ำได้อย่างต่อเนื่อง ป้องกันน้ำท่วมเอ่อล้นรางได้อย่างมีประสิทธิภาพ

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 00302 (Overflow Channel Drainage Point D63 mm)

Flange: 152.15 x 75 mm • Inner: 141 mm • Pipe ID: Ø 63.2 mm • Height: 98.9 mm
ASTRALPOOL OVERFLOW CHANNEL DRAINAGE POINT 2" (D63 MM) • CODE 00302 141 mm 152.15 mm 72.9 mm 63.2 mm (Glue ID 2")ภาพฉายมุมมองแปลน (PLAN VIEW) (RECTANGULAR HOPPER • PIPE SOCKET) 54.45 mm 98.9 mmภาพฉายด้านข้าง (ELEVATION VIEW) (SPIGOT 54.45 mm • TOTAL HEIGHT 98.9 mm)
คลิกเพื่อดูภาพขยาย 1400×2000px

จุดเด่นและประสิทธิภาพของจุดระบายน้ำรางน้ำล้น AstralPool 00302

ปากรับน้ำกว้าง 152.15 มม.

ปากกรวยทรงสี่เหลี่ยมผืนผ้าขนาด 152.15 x 75 มม. ออกแบบมาให้พอดีกับร่องก้นรางน้ำล้น ช่วยรวบรวมมวลน้ำล้นรอบสระได้อย่างรวดเร็ว ไม่เกิดปัญหาน้ำท่วมขังในราง

สวมทากาวท่อ 2" (D63 mm)

คอสวมท่อด้านในขนาด 63.2 มม. สำหรับทากาวเชื่อมต่อเข้ากับท่อ PVC ขนาด 2 นิ้ว (D63 มม.) และด้านนอก 72.9 มม. ต่อง่าย แน่นหนา ไม่รั่วซึมลงโครงสร้าง

พลาสติก ABS ขาวต้าน UV 100%

ผลิตจากพลาสติกวิศวกรรม ABS คุณภาพสูง เคลือบสารป้องกันรังสี UV ทนทานต่อแรงกดของคอนกรีต คลอรีนเข้มข้น และระบบน้ำเกลือได้ยาวนาน ไม่กรอบแตกง่าย

ปีกยึดสกรู & สูง 98.9 มม.

ความสูงรวม 98.9 มม. เหมาะอย่างยิ่งกับระดับความลึกของรางระบายน้ำล้นมาตรฐาน พร้อมปีกรูเจาะยึดสกรูด้านข้าง ช่วยให้ฝังยึดเข้ากับปูนได้อย่างมั่นคงแข็งแรง

ตารางคุณสมบัติทางเทคนิค AstralPool 00302 จุดระบายน้ำรางน้ำล้น 2"

มาตรฐานแท้จากโรงงาน
คุณสมบัติทางวิศวกรรม (Attributes)รายละเอียดทางเทคนิค (Technical Details)
แบรนด์ผู้ผลิต / ประเทศAstralPool (เครือ Fluidra Group ประเทศสเปน) • มาตรฐานยุโรป EN 13451
รหัสรุ่นสินค้าและโมเดลSKU: 00302 (Overflow channel drainage point, to glue ID 2" D63 mm)
ประเภทอุปกรณ์และหน้าที่กรวยจุดระบายน้ำรางน้ำล้นรอบสระว่ายน้ำ (Perimeter Overflow Channel Gutter Drain)
ขนาดท่อเชื่อมต่อสวมทากาวใน (ID)ขนาดท่อใน Ø 63.2 มม. สำหรับสวมทากาวเข้ากับท่อ PVC ขนาด 2 นิ้ว (D63 mm)
ขนาดท่อเชื่อมต่อสวมนอก (OD)ขนาดท่อนอก Ø 72.9 มม. สำหรับสวมเข้ากับท่อระบายขนาด 75 มม.
ขนาดกรอบปากรับน้ำภายนอก (Flange Size)ความยาว 152.15 มิลลิเมตร • ความกว้างประมาณ 75 มิลลิเมตร
ขนาดช่องเปิดรับน้ำภายใน (Inner Opening)ความยาวช่องเปิด 141 มิลลิเมตร
ความยาวคอสวมท่อ (Spigot Height)54.45 มิลลิเมตร (ระยะสวมทากาวลึกแน่นหนา)
ความสูงรวมตลอดตัวกรวย (Total Height)98.9 มิลลิเมตร (สอดรับกับความลึกมาตรฐานของร่องรางน้ำล้น)
วัสดุโครงสร้างตัวกรวยพลาสติกวิศวกรรม ABS สีขาว ผสมสารป้องกันรังสี UV ทนแรงกดคอนกรีตสูง
การประยุกต์ใช้งานในสระว่ายน้ำรางน้ำล้นสระว่ายน้ำคอนกรีต (Overflow Pools), สระน้ำล้นโรงแรม และพูลวิลล่า
ความทนทานต่อสารเคมีทนต่อคลอรีนเข้มข้น, ระบบน้ำเกลือ, โอโซน และสารเคมีดูแลสระว่ายน้ำทุกชนิด 100%

ข้อแนะนำการติดตั้งและคำนวณจำนวนจุดระบายน้ำรางน้ำล้น AstralPool 00302

  • การคำนวณระยะห่างจุดระบายน้ำ: เพื่อให้การระบายน้ำในรางน้ำล้นมีประสิทธิภาพและไม่เกิดน้ำขัง แนะนำให้ติดตั้งจุดระบายน้ำ 00302 ทุกๆ ระยะ 3.0 ถึง 4.0 เมตร ตลอดแนวความยาวของรางน้ำล้นรอบสระ
  • การติดตั้งระดับขอบรับน้ำ: วางระดับขอบบนของปากกรวย 152.15 x 75 มม. ให้แนบสนิทเสมอกับระดับพื้นคอนกรีตหรือแนวกระเบื้องก้นรางน้ำล้น เพื่อให้น้ำไหลลงสู่ท่อระบายได้หมดจดโดยไม่มีแอ่งน้ำขัง
  • การต่อท่อระบายไปยังถังสำรองน้ำ (Balance Tank): ทากาวประสานท่อ PVC คุณภาพสูงบริเวณคอสวมด้านในขนาด 63.2 มม. เข้ากับท่อส่งน้ำขนาด 2 นิ้ว (D63 มม.) โดยจัดวางแนวท่อให้มีความลาดเอียง (Slope) ไม่น้อยกว่า 1:100 มุ่งหน้าสู่ถัง Balance Tank
  • การบำรุงรักษาและทำความสะอาด: เปิดตะแกรงเกรตติ้งรางน้ำล้นด้านบนออกเพื่อตรวจเช็กและเก็บกวาดเศษใบไม้หรือสิ่งแปลกปลอมที่อาจตกลงมาขวางปากทางระบายน้ำเป็นประจำทุกสัปดาห์
