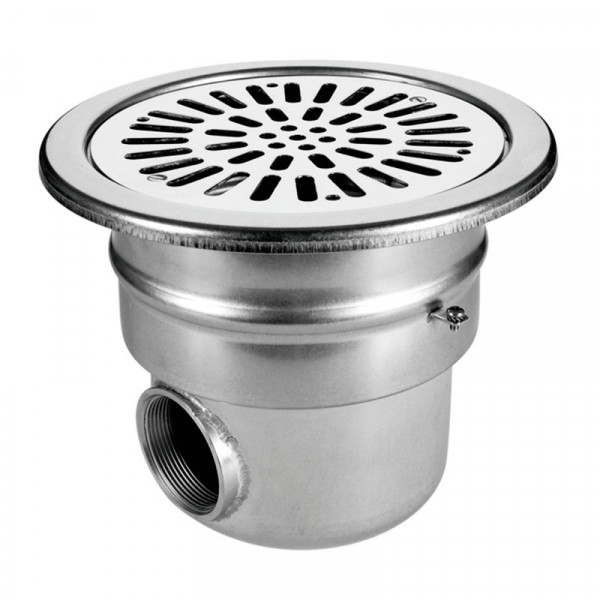

Circular main drain, 2" outlet side connection in S.S.316 - Flow rate 13m3/hAstralpool - 1 View larger

Circular main drain, 2" outlet side connection in S.S.316 - Flow rate 13m3/hAstralpool

Astralpool

00268

10011632

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿11,781.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Astralpool
Type
 Round Main Drain

Description

Circular main drain, 2" outlet side connection in S.S.316 - Flow rate 13m3/h

สะดือสระแบบกลม สแตนเลส ข ้อต่อ 2" , flow 13 คิว/ชม

ภาพพื้นหลังอุปกรณ์สระว่ายน้ำ AstralPool
ASTRALPOOL MAIN DRAIN 2" SIDE OUTLET • S.S. 316 GRILLE • FLOW 13 M³/H • CODE 00268 BRAND: ASTRALPOOL | SKU: 00268

Circular main drain, 2" outlet side connection in S.S.316 - Flow rate 13m3/h Astralpool สะดือสระว่ายน้ำแบบกลม ท่อออกข้าง 2" ตะแกรงสแตนเลส AISI-316 (Sku: 00268)

ชุดสะดือสระว่ายน้ำแบบกลมรุ่นท่อระบายน้ำออกด้านข้างขนาด 2 นิ้ว พร้อมฝาตะแกรงสแตนเลสสตีลเกรด 316 พรีเมียม AstralPool Circular main drain, 2" outlet side connection in S.S.316 รหัสสินค้า 00268 (SKU: 00268) ผลิตภัณฑ์มาตรฐานสากลจาก Fluidra Group ประเทศสเปน โดดเด่นด้วยฝาตะแกรงผลิตจากสแตนเลสสตีลเกรดสูงสุด AISI-316 (S.S.316) ทนทานต่อการเกิดสนิมและสารเคมีกัดกร่อนในสระว่ายน้ำระบบน้ำเกลือและคลอรีนได้อย่างสมบูรณ์แบบ ตัวถังหล่อขึ้นรูปด้วยพลาสติกวิศวกรรม ABS สีขาวคุณภาพสูง มีช่องต่อท่อออกด้านข้างเกลียวในขนาด 2 นิ้ว BSP (2" side connection) พร้อมช่องเชื่อมต่อท่อก้นถังเสริมเพื่อความยืดหยุ่นในการติดตั้ง หน้าตะแกรงออกแบบระนาบเรียบเสมอพื้นสระ (Flat Grille Design) กระจายช่องสล็อตดูดน้ำรอบทิศทาง 360 องศา ให้ประสิทธิภาพอัตราการไหลสูงถึง 13 ลูกบาศก์เมตรต่อชั่วโมง (m³/h) สอดคล้องตามมาตรฐานความปลอดภัยยุโรป EN 13451-1 และ EN 13451-3 สำหรับการควบคุมความเร็วการไหลไม่เกิน 0.5 m/s ขนาดหน้าแปลนภายนอก Ø 203 มม. ระยะรูเจาะยึดสกรู PCD Ø 174.50 มม. และขนาดคอสวม Ø 176 มม. เหมาะสำหรับสระว่ายน้ำคอนกรีต สระโรงแรม สระว่ายน้ำสาธารณะ และสระว่ายน้ำบ้านพักอาศัยระดับลักชัวรี

แบบแปลนจำลองมิติวิศวกรรมโรงงาน AstralPool 00268 (Circular Main Drain S.S. 316 Grille 2" Side Outlet)

Grille: Ø 203 mm • PCD: Ø 174.50 mm • Side Outlet: 2" BSP • Flow: 13 m³/h
ASTRALPOOL CIRCULAR DRAIN 2" SIDE OUTLET S.S. 316 • CODE 00268 Ø 203 Ø 174,50ภาพฉายด้านบน (TOP VIEW) (STAINLESS STEEL AISI-316 GRILLE) 2" BSP Ø 203 mm (Flange) Side Outlet H ~ 160 mmภาพฉายด้านข้าง / ภาคตัด (SIDE SECTION VIEW) (SUMP BODY WITH 2" BSP SIDE OUTLET)
คลิกเพื่อดูภาพขยาย 1400×2000px

จุดเด่นและประสิทธิภาพของสะดือสระว่ายน้ำ AstralPool 00268

ตะแกรงสแตนเลส AISI-316

ฝาตะแกรงผลิตจากสแตนเลสสตีลเกรดสูงสุด AISI-316 ทนต่อการกัดกร่อนจากน้ำเกลือและคลอรีนเข้มข้น 100% สวยงามหรูหรา และมีอายุการใช้งานยาวนาน

ท่อออกด้านข้าง 2" BSP

ช่องทางน้ำออกด้านข้างเกลียวในขนาด 2 นิ้ว BSP เหมาะอย่างยิ่งสำหรับสระคอนกรีตที่มีข้อจำกัดเรื่องความหนาของพื้นโครงสร้าง ช่วยลดการขุดลึกใต้ท้องสระ

อัตราการไหล 13 m³/h

ออกแบบตามมาตรฐาน EN 13451 ควบคุมความเร็วการดูดน้ำไม่เกิน 0.5 m/s ป้องกันอันตรายจากการดูดติดตัวบุคคลใต้น้ำได้อย่างมีประสิทธิภาพ

ผิวเรียบเนียนเสมอกระเบื้อง

ฝาตะแกรงแบบ Flat Grille ระนาบเรียบสนิทกับกระเบื้องก้นสระ เดินเหยียบย่ำได้สบายเท้า และสะดวกอย่างยิ่งในการใช้งานร่วมกับหุ่นยนต์ทำความสะอาดสระ

ตารางคุณสมบัติทางเทคนิค AstralPool 00268 สะดือสระว่ายน้ำ ตะแกรง S.S. 316

มาตรฐานแท้จากโรงงาน
คุณสมบัติทางวิศวกรรม (Attributes)รายละเอียดทางเทคนิค (Technical Details)
แบรนด์ผู้ผลิต / ประเทศAstralPool (เครือ Fluidra Group ประเทศสเปน) • มาตรฐานยุโรป EN 13451
รหัสรุ่นสินค้าและโมเดลSKU: 00268 (Circular main drain, 2" outlet side connection in S.S.316)
ประเภทอุปกรณ์และฟังก์ชันสะดือสระว่ายน้ำแบบกลม ท่อออกข้าง 2 นิ้ว ตะแกรงสแตนเลส (Circular Drain Side Outlet)
วัสดุฝาตะแกรงระบายน้ำ (Grille Material)สแตนเลสสตีลเกรดสูงสุด AISI-316 (S.S.316) ขัดเงา ทนทานต่อน้ำเกลือ 100%
วัสดุตัวถังสะดือสระ (Sump Material)พลาสติกวิศวกรรม ABS สีขาว ผสมสารป้องกันรังสี UV ทนแรงกดคอนกรีตสูง
ขนาดท่อเชื่อมต่อระบายน้ำ (Side Outlet)ท่อออกด้านข้าง เกลียวใน 2" BSP (2" Female Thread Side Outlet)
อัตราการไหลเวียนของน้ำ (Flow Rate)13 ลูกบาศก์เมตรต่อชั่วโมง (13 m³/h) ที่ความเร็วการไหลไม่เกิน 0.5 m/s
ขนาดเส้นผ่านศูนย์กลางภายนอกสุดØ 203 มิลลิเมตร (รุ่นมาตรฐานขนาดระบุ Ø 200 มม.)
ระยะรูเจาะยึดสกรู (PCD Screw Spacing)Ø 174.50 มิลลิเมตร (ระยะกึ่งกลางสกรูสแตนเลส AISI-316 จำนวน 2 ตัว)
ขนาดช่องเปิดตะแกรงระบายน้ำØ 157 มิลลิเมตร (Grille Aperture)
ขนาดเส้นผ่านศูนย์กลางคอสวมในØ 176 มิลลิเมตร (ความหนาปีกขอบหน้าแปลน 2.90 มม.)
ประเภทสระว่ายน้ำที่รองรับสระว่ายน้ำคอนกรีต (Concrete Pools) สระน้ำล้น สระสปา และสระว่ายน้ำสาธารณะ

ข้อแนะนำการติดตั้งและมาตรฐานความปลอดภัยสะดือสระ AstralPool 00268

  • มาตรฐานการติดตั้งสะดือสระคู่ (Dual Main Drain Rule): ตามมาตรฐานความปลอดภัยสากล EN 13451 ต้องติดตั้งสะดือสระอย่างน้อย 2 จุดต่อสระ และมีระยะห่างระหว่างจุดศูนย์กลางสะดือสระแต่ละตัวไม่น้อยกว่า 2.0 เมตร เพื่อป้องกันอันตรายจากแรงดูดติดร่างกายมนุษย์ (Anti-entrapment)
  • การเชื่อมต่อท่อทางออกด้านข้าง 2" BSP: พันเทปพันเกลียวบนข้อต่อท่อ PVC เกลียวนอก 2" ให้หนาพอดี แล้วขันเข้ากับช่องเกลียวในด้านข้างของตัวถังให้แน่นหนา ป้องกันการรั่วซึมก่อนทำการเทคอนกรีตหุ้มรอบตัวถัง
  • การติดตั้งระดับหน้าแปลนเสมอผิวกระเบื้อง: ตั้งระดับความสูงของตัวถังสะดือสระให้ขอบหน้าแปลนความหนา 2.90 มม. แนบสนิทเสมอระดับผิวกระเบื้องก้นสระ เพื่อความปลอดภัยสูงสุดของผู้ใช้สระและไม่กีดขวางการทำงานของหุ่นยนต์ทำความสะอาดสระ
  • การดูแลรักษาตะแกรงสแตนเลส AISI-316: ขันยึดสกรูสแตนเลส AISI-316 ที่ระยะ PCD Ø 174.50 มม. ให้แน่นพอดี ตรวจเช็กและล้างทำความสะอาดเศษตะกอนก้นสะดือสระเป็นประจำ ไม่ควรใช้น้ำยาทำความสะอาดที่มีกรดไฮโดรคลอริกเข้มข้นสัมผัสตะแกรงสแตนเลสโดยตรง
