แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Jet Bulkhead Geometry)

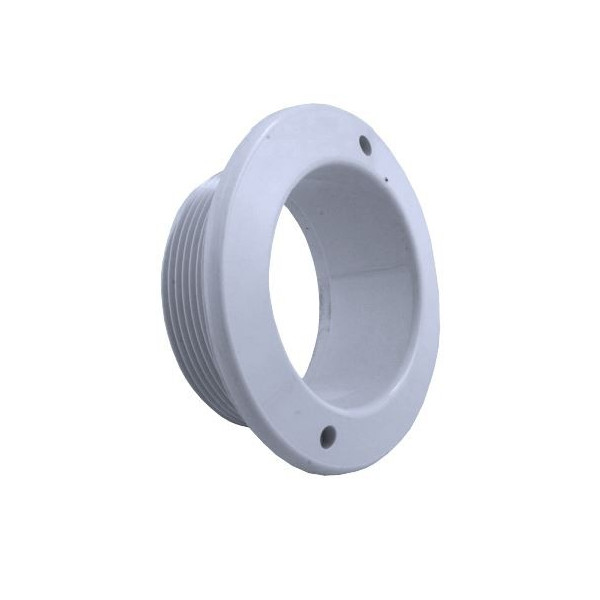

มิติตามแบบโรงงาน: หน้าแปลน 3-3/8" (85.7 mm) • เกลียว 2-1/2" (63.5 mm) • เจาะผนัง 2-5/8" • ลึก 1-1/4"จุดเด่นและประสิทธิภาพของเกลียวล็อกผนังหัวพ่นสปา Hayward SPX1434EA
ABS Polymer แกร่งพิเศษ ทนเคมีสปา
ขึ้นรูปชิ้นเดียวด้วยเทอร์โมพลาสติก ABS สีขาวเหนียวแน่น ทนต่อแรงดันน้ำสปา อุณหภูมิน้ำอุ่น คลอรีนเข้มข้น และระบบน้ำเกลือ ไม่กรอบแตกง่าย
รูขันประแจ 2 รู ขนาด 3/16"
หน้าแปลนมีรูเจาะสลักคู่ 3/16" (4.8 mm) ออกแบบเฉพาะสำหรับใช้ประแจ 2 เขี้ยว Hayward SP1434T ในการขันล็อกและถอดเปลี่ยนได้อย่างสะดวก รวดเร็ว
แถมปะเก็นยาง G-381 ซีลแนบสนิท
บรรจุพร้อมปะเก็นยาง EPDM คุณภาพสูงในชุด วางประกบด้านหลังหน้าแปลน ป้องกันน้ำรั่วซึมผ่านรอยต่อผนังอ่างสปาและผนังสระว่ายน้ำได้อย่างเด็ดขาด
รองรับหัวเจ็ท Jet-Air III ทุกรุ่น
เบ้ารับภายในสวมล็อกเข้ากับหัวพ่นสปาแบบหมุนวน (Pulse-Flo), หัวพ่นทิศทางปรับระดับ (Vari-Flo) และหัวพ่นน้ำวนทรงพลัง (Whirl-Flo) ได้อย่างสมบูรณ์แบบ
รายการอะไหล่ในผังที่ทำงานร่วมกับเกลียวล็อกผนัง SPX1434EA (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX1434EA |
|---|---|---|---|
| Key # 6 ★ | SPX1434EA | เกลียวล็อกผนังหัวพ่นสปาพร้อมปะเก็นยาง (ชิ้นนี้) | หน้าแปลนล็อกผนังและเบ้ารับหัวเจ็ท |
| Gasket Ref | G-381 / SPX1434EB | ปะเก็นยางกันรั่วซึมผนังอ่าง (Bulkhead Gasket) | วางรองหลังหน้าแปลน SPX1434EA (รวมในชุด) |
| Key # 4 | SP1434T | ประแจขันเกลียวล็อกและถอดหัวเจ็ท (Wrench Tool) | เสียบเข้า 2 รู 3/16" เพื่อขันเกลียว SPX1434EA |
| Key # 1 / 5 | SP1434PAKA | เสื้อหัวพ่นสปาด้านหลังผนัง (Jet Body 1.5" x 1.5") | ตัวเรือนด้านหลังที่เกลียว 2-1/2" ขันยึดเข้าหา |
| Key # 2 / 4 | SP1434PAKB | หัวพ่นสปาปรับทิศทาง Vari-Flo™ Nozzle | สวมเข้าเบ้ากลางของเกลียวล็อก SPX1434EA |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและถอดเปลี่ยนเกลียวล็อกผนัง Hayward SPX1434EA
1. การใช้เครื่องมือขันประแจเฉพาะ (Use Hayward Tool SP1434T): บนหน้าแปลน SPX1434EA มีรูสลัก 2 รูขนาด 3/16" แนะนำให้ใช้ประแจขันเฉพาะรุ่น Hayward SP1434T ในการขันล็อกเกลียว ห้ามใช้ไขควงตอกหรือคีมคอม้าบีบขอบหน้าแปลนเด็ดขาด เพราะจะทำให้ขอบพลาสติก ABS บิ่นแตกร้าว เสียหาย และทำให้เกิดรอยคมบาดผิวผู้ใช้สปา
2. การจัดวางปะเก็นยางกันรั่วซึม (Gasket Placement): ปะเก็นยาง EPDM (G-381) ต้องวางแนบชิดอยู่ด้านหลังหน้าแปลนของ SPX1434EA เพื่อให้บีบอัดแนบสนิทกับผิวหน้ากระเบื้องหรือผนังไฟเบอร์กลาสของอ่างสปา ห้ามวางปะเก็นไว้ด้านหลังผนัง เพราะจะทำให้น้ำรั่วซึมซึมผ่านรูกระบอกเจาะผนัง 2-5/8" ได้
3. การทาซิลิโคนยาแนวและจาระบีหล่อลื่น (Silicone Application): หากติดตั้งกับผนังคอนกรีตปูกระเบื้อง แนะนำให้ทาซิลิโคน RTV 100% (เช่น Dow Corning 732) บางๆ รอบรอยต่อปะเก็นยางเพื่อเสริมการกันรั่วซึม และทาจาระบีซิลิโคนสระว่ายน้ำบนเกลียว 2-1/2" เล็กน้อย ช่วยให้หมุนเกลียวเข้าได้นุ่มนวลและไม่ติดตายเมื่อต้องถอดซ่อมบำรุงในอนาคต
4. การขันแน่นแต่พอดี (Do Not Over-Torque): ขันเกลียว SPX1434EA เข้ากับเสื้อหัวพ่นสปาด้านหลังจนกระทั่งปะเก็นยางเริ่มบีบอัดตัวและหน้าแปลนแนบสนิทกับผนังอ่างสปา ห้ามขันกวดแน่นเกินพิกัด เพราะอาจทำให้เกลียวพลาสติกด้านในรูดหรือทำให้ตัวเสื้อหัวพ่นแตกร้าว
