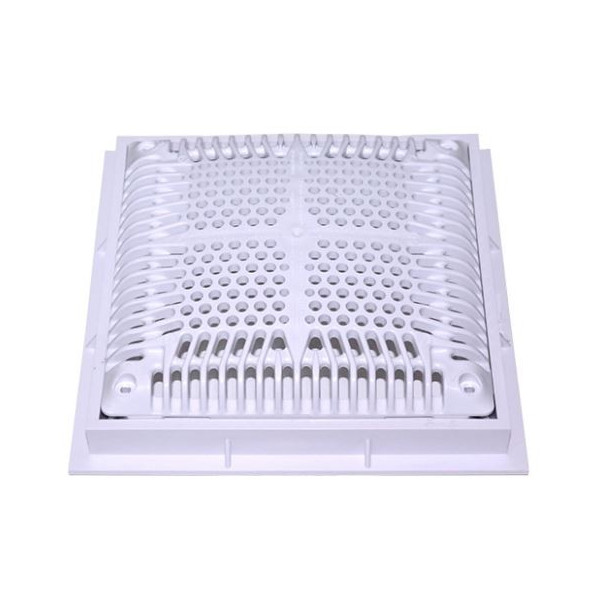

(WG1031HF2PAK2 )Main Drain Safety 9" x 9" Hayward - 1 View larger

(WG1031HF2PAK2 )Main Drain Safety 9" x 9" Hayward

Hayward

WG1031HF2PAK2

10011286

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿5,719.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Hayward
Ref
 WG1031HF2PAK2
Type
 Square Main Drain
Dimension
9" x 9"

Description

Main Drain Safety 9" x 9"  Hayward

Hayward Commercial Pool Main Drain Safety 9x9 Background
(WG1031HF2PAK2 )Main Drain Safety 9x9 Hayward HAYWARD GENUINE
HAYWARD COMMERCIAL SUCTION OUTLETS 9"×9" SQUARE • HIGH-FLOW 264 GPM • PACK 2 PCS BRAND: HAYWARD | SKU: WG1031HF2PAK2

(WG1031HF2PAK2 )Main Drain Safety 9" x 9" Hayward ฝาเมนเดรนนิรภัยทรงสี่เหลี่ยมจัตุรัสขนาด 9×9 นิ้ว ไฮโฟลว์ แพ็คคู่ 2 ชุด

ชุดฝาครอบและเฟรมเมนเดรนดูดน้ำก้นสระว่ายน้ำนิรภัยอัตราการไหลสูงระดับพรีเมียม Hayward รหัสสินค้า WG1031HF2PAK2 (9" x 9" Square High-Flow Anti-Entrapment Suction Outlet Cover, Inner Frame & Mud Frame - Dual Pack) นำเข้าจาก Hayward สหรัฐอเมริกา ผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐานความปลอดภัยสูงสุดระดับสากล VGB 2008 (Virginia Graeme Baker Pool & Spa Safety Act) และมาตรฐาน ANSI/APSP/ICC-16 2017 / ASME A112.19.8-2007 โครงสร้างฝาตะแกรงสี่เหลี่ยมทรงโดมโค้งนูนพิเศษแบบ Anti-Vortex พร้อมพื้นที่เปิดระบายน้ำสูงถึง 23.96 ตารางนิ้ว ป้องกันแรงดูดสุญญากาศดูดติดเส้นผม ผิวหนัง หรืออวัยวะของผู้ว่ายน้ำได้อย่างเด็ดขาด 100% ตัวเฟรมภายนอกขนาด 9-3/8 นิ้ว × 9-3/8 นิ้ว (238 × 238 มม.) ฝาครอบขนาด 8-7/8 นิ้ว × 8-7/8 นิ้ว (225 × 225 มม.) ความสูงโดม 1-3/4 นิ้ว (44.5 มม.) ยื่นพ้นระนาบพื้นสระเพียง 1-1/2 นิ้ว (38 มม.) ระยะห่างรูยึดสกรูทแยงมุม 7-3/4 นิ้ว (197 มม.) รองรับอัตราการไหลเวียนน้ำมหาศาลสูงถึง 264 GPM (60.0 ลบ.ม./ชม.) เมื่อติดตั้งบนพื้นสระ และ 224 GPM (50.9 ลบ.ม./ชม.) เมื่อติดตั้งบนผนังสระ บรรจุครบชุด จำนวน 2 ชุดสมบูรณ์ (ฝาตะแกรง WG1031B 2 ชิ้น + เฟรมอะแดปเตอร์ด้านใน WG1031F 2 ชิ้น + เฟรมฝังคอนกรีตภายนอก 2 ชิ้น + สกรูสเตนเลส 316 ครบเซ็ต) ผลิตจากพลาสติกวิศวกรรม ABS ผสมสารป้องกันรังสี UV แข็งแกร่ง ทนทานต่อการเหยียบย่ำ สารเคมีคลอรีน และน้ำเกลือ 100%

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward WG1031HF2PAK2 (9" x 9" High Flow Safety Main Drain Dual Set)

เฟรม 9-3/8" (238 mm) • ฝา 8-7/8" (225 mm) • สูง 1-3/4" (44.5 mm) • อัตราไหล 264 GPM
HAYWARD 9” × 9” SQUARE MAIN DRAIN SAFETY • WG1031HF2PAK2 HAYWARD COVER WIDTH: 8-7/8” (225 mm) SCREW HOLES: 7-3/4” (197 mm)1. TOP PLAN VIEW (ANTI-ENTRAPMENT SQUARE GRATE) HEIGHT: 1-3/4” (44.5 mm) FRAME WIDTH: 9-3/8” (238 mm)2. SIDE CROSS-SECTION VIEW (DUAL FRAME ARCHITECTURE) PACK 2 PCS DUAL SYSTEM • FLOOR RATING: 264 GPM • WALL RATING: 224 GPM OPEN AREA: 23.96 SQ. IN.3. PERSPECTIVE ASSEMBLY (VGB 2008 & ANSI/APSP-16)

จุดเด่นและประสิทธิภาพของฝาเมนเดรนนิรภัย 9"x9" Hayward WG1031HF2PAK2

มาตรฐาน VGB ป้องกันการดูดติด 100%

ผ่านการรับรองตามกฎหมายความปลอดภัยสระว่ายน้ำสหรัฐอเมริกา ดีไซน์โดมโค้งนูนกระจายแรงดูด ป้องกันอันตรายจากการดูดติดร่างกายและเส้นผม

ไฮโฟลว์ 264 GPM หมุนเวียนน้ำดีเยี่ยม

พื้นที่เปิดระบายน้ำ 23.96 ตารางนิ้ว รองรับน้ำไหลผ่านสูงถึง 264 แกลลอน/นาที (60 ลบ.ม./ชม.) เหมาะสำหรับปั๊มสระว่ายน้ำพาณิชย์ขนาดใหญ่

ระบบเฟรมคู่ Retrofit สวมเข้าเฟรมเดิมได้

มาพร้อมเฟรมในอะแดปเตอร์ สามารถสวมเปลี่ยนทดแทนฝาเมนเดรนขนาด 9x9 นิ้วรุ่นเก่าของ Hayward ได้ทุกรุ่นโดยไม่ต้องสกัดเบ้าปูนเดิมออก

แพ็คคู่ 2 ชุด ครบเซ็ตตามข้อกำหนดความปลอดภัย

บรรจุครบชุด 2 ชุดสำหรับระบบท่อดูดคู่ (Dual Main Drain) พร้อมสกรูสเตนเลสสตีลเกรด Marine 316 ปลอดสนิมตลอดอายุการใช้งาน

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU WG1031HF2PAK2)

Hayward Genuine Product
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer / Brand)
Hayward Pool Products (สหรัฐอเมริกา / USA)
รหัสรุ่นสินค้าและโมเดล (Model & SKU)
WG1031HF2PAK2 • MPN: 10011286
ชื่อทางการค้า (Trade Description)
(WG1031HF2PAK2 )Main Drain Safety 9" x 9" Hayward (ชุดฝาและเฟรมเมนเดรนนิรภัย 9×9 นิ้ว แพ็คคู่)
จำนวนบรรจุในชุด (Package Contents)

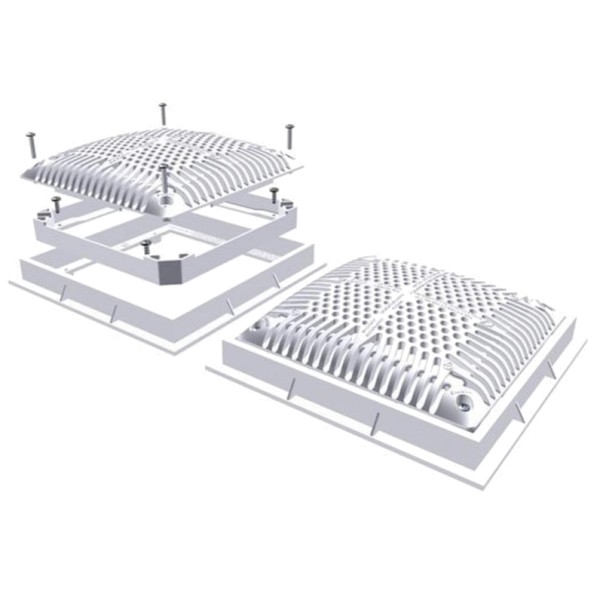

ครบชุด 2 ชุดสมบูรณ์ (ฝาตะแกรง 2 ชิ้น + เฟรมในอะแดปเตอร์ 2 ชิ้น + เฟรมฝังคอนกรีต 2 ชิ้น + สกรู 316 SS)
ขนาดเฟรมฝังคอนกรีตภายนอก (Outer Frame Dimension)
9-3/8 นิ้ว × 9-3/8 นิ้ว (238 × 238 มิลลิเมตร • Outer Mud Frame)
ขนาดฝาครอบภายนอก (Cover Outside Dimension)
8-7/8 นิ้ว × 8-7/8 นิ้ว (225 × 225 มิลลิเมตร • รูปทรงสี่เหลี่ยมจัตุรัสโค้งโดม)
ระยะห่างรูสกรูยึดฝา (Screw Hole Spacing)
ทแยงมุม 7-3/4 นิ้ว (197 มม.) • สกรูสเตนเลสเกรด 316 จำนวน 4 ตัวต่อฝา
ความสูงของตัวฝา (Cover Profile Height)
1-3/4 นิ้ว (44.5 มิลลิเมตร • ยื่นพ้นระนาบเฟรมเมื่อติดตั้งเพียง 1-1/2 นิ้ว / 38 มม.)
พื้นที่เปิดระบายน้ำ (Total Open Area)
23.96 ตารางนิ้ว (154.58 ตร.ซม. • ออกแบบเพื่ออัตราการไหลเวียนน้ำสูงสุด High Flow)
อัตราการไหลเวียนน้ำสูงสุด (Flow Rate Ratings)
พื้นสระ (Floor): 264 GPM (60.0 ลบ.ม./ชม.) • ผนังสระ (Wall): 224 GPM (50.9 ลบ.ม./ชม.) ต่อจุด
มาตรฐานความปลอดภัยสากล (Safety Standards)
VGB 2008 • ANSI/APSP/ICC-16 2017 • ASME/ANSI A112.19.8-2007 • CPSC Compliant
การประยุกต์ใช้งานและติดตั้ง
สระคอนกรีตปูกระเบื้อง (Gunite), สระแข่งขัน, สระโรงแรม, รีสอร์ต และสปาพาณิชย์
สีของผลิตภัณฑ์ (Product Color)
สีขาวมาตรฐานสระว่ายน้ำ (Classic Pool White)

ข้อแนะนำการติดตั้งและดูแลรักษาฝาเมนเดรนนิรภัย Hayward WG1031HF2PAK2

  • การติดตั้งระบบท่อดูดคู่ตามกฎหมาย VGB: สระว่ายน้ำทุกสระต้องติดตั้งฝาเมนเดรนทั้ง 2 จุดที่ให้มาในแพ็คคู่ โดยเว้นระยะห่างระหว่างจุดกึ่งกลางของฝาไม่น้อยกว่า 3 ฟุต (1 เมตร) เพื่อป้องกันการเกิดแรงดูดสุญญากาศเมื่อมีจุดใดจุดหนึ่งถูกปิดกั้น
  • การติดตั้งแบบ Retrofit เปลี่ยนทดแทน: หากสระเดิมมีเฟรมฝังปูนขนาด 9x9 นิ้วอยู่แล้ว สามารถนำเฟรมอะแดปเตอร์ด้านใน (Inner Frame) ขันยึดเข้ากับเฟรมเดิมได้ทันทีด้วยสกรูเกลียวปล่อย #13-9 x 5/8" จากนั้นจึงยึดฝาครอบด้านบนด้วยสกรูเกลียวมิล #10-24
  • การขันยึดสกรูสเตนเลส: ใช้ไขควงมือขันสกรูสเตนเลสเกรด 316 ที่ให้มาในชุดเข้ากับเฟรมให้แน่นพอดีมือ ห้ามใช้สว่านไฟฟ้าหรือไขควงกระแทกขันแน่นเกินไปจนเกลียวพลาสติกรูดหรือฝาแตกหัก
  • การตรวจสอบสภาพความปลอดภัยเป็นประจำ: หมั่นตรวจเช็คสภาพฝาเมนเดรนใต้น้ำเป็นประจำทุกเดือน หากพบรอยแตกร้าว ซี่ตะแกรงหัก หรือสกรูยึดหลุดหาย ต้องปิดระบบปั๊มและเปลี่ยนฝาใหม่ทันทีก่อนเปิดให้ลงเล่นน้ำ
  • การเปลี่ยนอะไหล่ตามรอบอายุการใช้งาน: ตามมาตรฐาน VGB ฝาครอบเมนเดรนมีอายุการใช้งาน 7 ปี นับตั้งแต่วันติดตั้ง ควรจดบันทึกวันติดตั้งและเปลี่ยนชุดฝาใหม่เมื่อครบกำหนดเพื่อความปลอดภัยสูงสุดของผู้ใช้บริการ
