Home > Pool Fitting > Hayward Pool Fitting > Extended Venturi Tee Jet with Nozzle Hayward
Extended Venturi Tee Jet with Nozzle Hayward - 1 View larger

Extended Venturi Tee Jet with Nozzle Hayward

Hayward

JE-HA-10-4325

10011259

New product

2026-12-25

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿3,115.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Hayward
Type
 Spa

Description

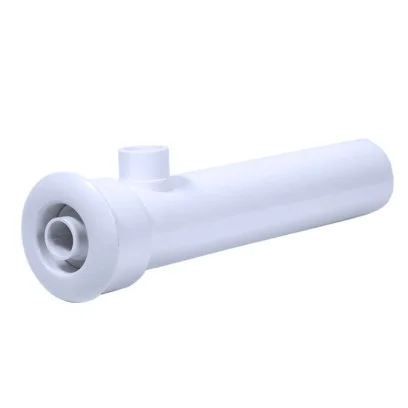

Extended Venturi Tee Jet with Nozzle  Hayward

Hayward Hydrotherapy Spa Extended Venturi Tee Jet Background
Extended Venturi Tee Jet with Nozzle Hayward HAYWARD GENUINE
HAYWARD SPA HYDROTHERAPY EXTENDED VENTURI TEE • CONCRETE / GUNITE SPA • 255 MM BRAND: HAYWARD | SKU: JE-HA-10-4325

Extended Venturi Tee Jet with Nozzle Hayward ชุดกระบอกเจ็ทสปาระบบเวนจูรี่แบบท่อยาวพิเศษพร้อมหัวฉีด (Sku: JE-HA-10-4325)

ชุดกระบอกเจ็ทสปาระบบวารีบำบัดแบบท่อยาวพิเศษ Hayward รหัสสินค้า JE-HA-10-4325 (Extended Venturi Tee Jet with Nozzle Assembly) นำเข้าตามมาตรฐานวิศวกรรมสระว่ายน้ำระดับโลก ออกแบบมาเพื่อติดตั้งฝังในผนังคอนกรีตหนาพิเศษ สระสปาแบบ Gunite และม้านั่งสปาจากุซซี่โดยเฉพาะ ทำงานด้วยหลักการเวนจูรี่ (Venturi Hydrotherapy Action) ดึงอากาศเข้ามาผสมกับลำน้ำแรงดันสูงเพื่อสร้างฟองอากาศนวดตัวที่นุ่มนวลและทรงพลัง มิติขนาดวิศวกรรมถอดแบบโรงงาน Hayward แท้ 100%: A = 70 มม. (เส้นผ่านศูนย์กลางหน้าแปลนหัวฉีดเจ็ท / Front Face Flange OD), B = 30 มม. (ความลึกของชุดหัวฉีดหน้าแปลน / Front Fitting Depth) และ C = 255 มม. (ความยาวรวมของกระบอกเจ็ทท่อยาวพิเศษ / Extended Tube Length 10 นิ้ว) ตัวกระบอกหล่อขึ้นรูปจากวัสดุ PVC/ABS Schedule 40 เกรดอุตสาหกรรม ทนแรงดันน้ำสูง ทนการกัดกร่อนจากคลอรีน น้ำเกลือ และแสงแดด UV ได้อย่างสมบูรณ์แบบ

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward JE-HA-10-4325 (Extended Venturi Tee Jet)

A: 70 mm • B: 30 mm • C: 255 mm • กระบอกยาวพิเศษผนังคอนกรีต
HAYWARD EXTENDED VENTURI TEE JET • JE-HA-10-4325 DIMENSIONS A: 70 mmNOZZLE FACE (FRONT VIEW) B: 30 mmNOZZLE PROFILE (SIDE VIEW) C: 255 mm (TOTAL LENGTH)EXTENDED VENTURI TEE JET BODY (CONCRETE / GUNITE WALL MOUNT)

จุดเด่นและประสิทธิภาพของกระบอกเจ็ทสปาท่อยาวพิเศษ Hayward JE-HA-10-4325

ท่อยาวพิเศษ 255 มม. ฝังผนังคอนกรีตหนาแน่น

ความยาว 255 มม. (10 นิ้ว) ออกแบบมาให้เจาะทะลุผ่านผนังสระสปาคอนกรีต Gunite หนาพิเศษและม้านั่งสปาได้อย่างสมบูรณ์แบบ แข็งแรง ไม่รั่วซึม

ระบบเวนจูรี่ดูดอากาศอัตโนมัติ ผสมฟองนวดนุ่มนวล

พอร์ตสามทางอากาศด้านบนสร้างแรงดูดอากาศเวนจูรี่ผสมกับลำน้ำแรงดันสูง ช่วยให้สายน้ำนวดตัวมีฟองอากาศกระจายตัวนุ่มนวลและผ่อนคลายล้ำลึก

หัวฉีดหน้าแปลน Ø 70 มม. ปรับทิศทางได้

มาพร้อมหัวฉีดเจ็ทหน้าแปลนขนาดเส้นผ่านศูนย์กลาง 70 มม. (ลึก 30 มม.) ครบชุด สามารถปรับทิศทางของลำน้ำเพื่อการนวดเฉพาะจุดได้อย่างแม่นยำ

วัสดุ Schedule 40 เกรดอุตสาหกรรมสระว่ายน้ำ

หล่อขึ้นรูปจากพลาสติกวิศวกรรมความหนาพิเศษ ทนทานต่อแรงดันน้ำสูง ทนอุณหภูมิน้ำร้อน ทนคลอรีน น้ำเกลือ และสารเคมีบำบัดน้ำได้ยาวนาน

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications: SKU JE-HA-10-4325)

Hayward Genuine Product
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่ (Sticky Column) เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Manufacturer / Brand)
Hayward Pool Products (สหรัฐอเมริกา / USA)
รหัสรุ่นสินค้าและโมเดล (Model & SKU)
JE-HA-10-4325 • Extended Venturi Tee Jet
ชื่อทางการค้า (Trade Description)
Extended Venturi Tee Jet with Nozzle Hayward (ชุดกระบอกเจ็ทสปาระบบเวนจูรี่แบบท่อยาวพิเศษพร้อมหัวฉีด)
มิติขนาดหน้าแปลนหัวฉีด A (Dimension A)
70 มิลลิเมตร (เส้นผ่านศูนย์กลางภายนอกหน้าแปลนหัวฉีดเจ็ท / Front Face Flange OD)
มิติขนาดความลึกหัวฉีด B (Dimension B)
30 มิลลิเมตร (ความลึกของชุดหัวฉีดหน้าแปลน / Front Fitting Depth)
มิติขนาดความยาวรวมกระบอก C (Dimension C)
255 มิลลิเมตร (ความยาวรวมตัวเรือนกระบอกท่อพิเศษ • ประมาณ 10 นิ้ว)
ระบบการทำงานวารีบำบัด (Therapy Mechanism)
ระบบเวนจูรี่ดึงอากาศอัตโนมัติ (Venturi Aeration Action) สร้างสายน้ำผสมฟองอากาศนวดตัว
ขนาดท่อเชื่อมต่อน้ำดีและอากาศ (Pipe Ports)
ท่อน้ำเข้าด้านท้าย 1.5 นิ้ว (1-1/2" Socket) • ท่ออากาศด้านบน 1.5 นิ้ว หรือ 1 นิ้ว (Air Tee)
วัสดุโครงสร้าง (Material Grade)
พลาสติกวิศวกรรม PVC & ABS Schedule 40 แข็งแกร่ง ทนความร้อน ทนแรงดัน และทนสารเคมีสระว่ายน้ำ 100%
อัตราการไหลที่เหมาะสม (Flow Rate)
10 – 18 GPM (ประมาณ 2.27 – 4.09 ลบ.ม./ชม.) ต่อ 1 หัวเจ็ท
ประเภทสระว่ายน้ำที่รองรับ (Pool Compatibility)
สระสปาคอนกรีตปูกระเบื้อง (Gunite / Concrete Spa), ม้านั่งสปาจากุซซี่ และสระพูลวิลล่า
สีของผลิตภัณฑ์ (Product Color)
สีขาวมาตรฐานสระว่ายน้ำ (Classic Pool White)

ข้อแนะนำการติดตั้งและดูแลรักษากระบอกเจ็ท Hayward JE-HA-10-4325

  • การติดตั้งฝังผนังคอนกรีต: นำตัวกระบอกท่อยาว C = 255 มม. ติดตั้งเข้ากับแนวแบบหล่อผนังคอนกรีตก่อนเทปูน โดยให้ปากกระบอกด้านหน้าเสมอกับแนวระนาบกระเบื้อง และหงายพอร์ตสามทางอากาศ (Air Tee) ขึ้นด้านบนทำมุม 90 องศา
  • การเดินท่อน้ำดีและท่ออากาศ: เชื่อมต่อท่อน้ำดีขนาด 1.5 นิ้ว เข้าทางด้านท้ายกระบอก และเดินท่ออากาศขนาด 1.5 หรือ 1 นิ้ว จากพอร์ตด้านบนขึ้นไปเชื่อมต่อกับวาล์วปรับอากาศ (Air Control Valve) บนขอบสระเพื่อควบคุมความแรงของฟองอากาศ
  • การเชื่อมต่อท่อด้วยน้ำยาประสาน: ใช้น้ำยาประสานท่อ PVC คุณภาพสูงชนิดแห้งเร็ว (PVC Solvent Cement) ทาให้ทั่วผิวสัมผัสทั้งภายนอกและภายในรอยต่อ แล้วสวมอัดให้แน่นค้างไว้ 30 วินาทีเพื่อป้องกันน้ำรั่วซึมฝังในผนัง
  • การบำรุงรักษาหัวฉีดหน้าสระ: หัวฉีดหน้าแปลนขนาด Ø 70 มม. สามารถถอดล้างทำความสะอาดคราบตะกรันและเศษทรายได้สะดวกจากทางด้านหน้าสระ โดยไม่ต้องสกัดทำลายโครงสร้างผนังคอนกรีต
  • การทดสอบแรงดันน้ำก่อนปิดผนัง: แนะนำให้ทำการทดสอบแรงดันน้ำ (Pressure Test) ในระบบท่อที่แรงดัน 25 - 35 PSI เป็นเวลาอย่างน้อย 24 ชั่วโมงก่อนทำการเทคอนกรีตหรือปูกระเบื้องปิดทับ
