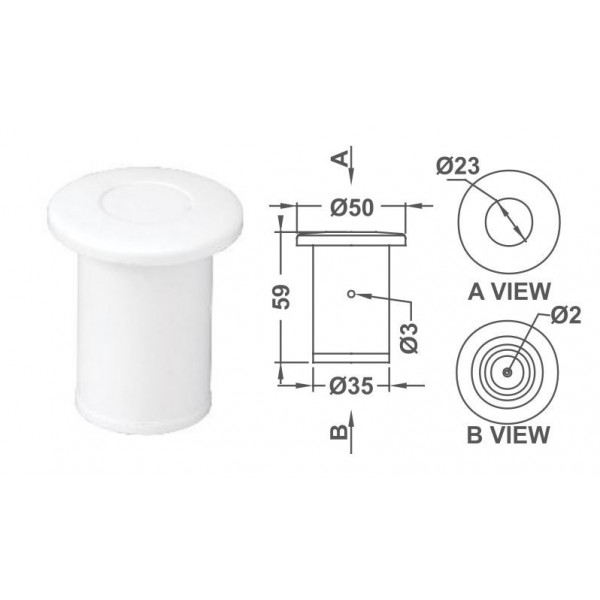

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Emaux EM1844 (Spa Air Button Connection 1")
Height: 59 mm • Face: Ø 50 mm • Button: Ø 23 mm • Body: Ø 35 mmจุดเด่นและประสิทธิภาพของสวิตช์ปุ่มกดลม Emaux EM1844
ระบบแรงดันลม ปลอดภัย 100%
ส่งสัญญาณลมผ่านสายท่อขนาดเล็กไปยังแอร์สวิตช์ในห้องเครื่อง ปราศจากกระแสไฟฟ้าบริเวณขอบสระ หมดกังวลเรื่องไฟดูดขณะตัวเปียกน้ำ
ปุ่มกด Ø 23 มม. สัมผัสนุ่มมือ
ปุ่มกดขนาดพอเหมาะ ผลิตจากสปริงและลูกยางคุณภาพสูง ให้จังหวะกดที่นุ่มนวล แม่นยำ และคืนตัวกลับทันทีเมื่อปล่อยมือ
พลาสติก ABS คุณภาพสูง ทน UV
ผลิตจากพลาสติก ABS ความหนาแน่นสูง ทนทานต่อคลอรีน น้ำเกลือ และแสงแดดกลางแจ้ง ไม่กรอบแตก ไม่เป็นสนิมตลอดอายุการใช้งาน
ติดตั้งง่าย สวมท่อ 1 นิ้ว พอดี
ตัวเรือนกระบอก Ø 35 มม. สวมเข้ากับท่อ PVC ขนาด 1 นิ้ว หรือเจาะรูขอบสปาได้พอดี ปลายท่อมีหัวเสียบ Ø 2 มม. ยึดสายลมแน่นหนา
ข้อแนะนำการติดตั้งและดูแลรักษาสวิตช์ปุ่มกดลม Emaux EM1844
- การติดตั้งบนขอบอ่างหรือทางเดิน: เจาะรูที่ขอบอ่างสปาหรือแนวลานสระขนาดเส้นผ่านศูนย์กลางประมาณ 35 - 36 มม. แล้วสอดตัวปุ่มกดลงไปให้หน้าแปลน Ø 50 มม. แนบสนิทกับผิวเรียบ
- การต่อสายลม (Air Tubing Connection): ใช้สายยางลมขนาดรูใน 2 มม. เสียบเข้ากับหัวต่อด้านล่าง (Ø 2 มม. B VIEW) ให้แน่นสนิท และสามารถใช้เคเบิ้ลไทร์รัดเพิ่มความแน่นหนา
- การเดินสายลมป้องกันน้ำย้อน: ควรเดินสายลมยกสูงขึ้นเหนือระดับผิวน้ำก่อน (Hartford Loop) ก่อนจะเดินต่อไปยังตู้ควบคุม เพื่อป้องกันไม่ให้น้ำในสระไหลซึมเข้าไปในสวิตช์ลมไฟฟ้า
- ระยะทางสายลมที่เหมาะสม: แนะนำให้ความยาวสายลมระหว่างปุ่มกด EM1844 กับกล่องสวิตช์ลมไม่เกิน 5 - 8 เมตร เพื่อให้แรงอัดลมเพียงพอต่อการสั่งงานรีเลย์ได้อย่างแม่นยำ
- การดูแลรักษารูระบาย: ตรวจสอบไม่ให้มีคราบยาแนว เศษทราย หรือใบไม้อุดตันรูระบายขนาด Ø 3 มม. บริเวณด้านข้างตัวกระบอก เพื่อให้ปุ่มกดทำงานได้อย่างคล่องตัว
