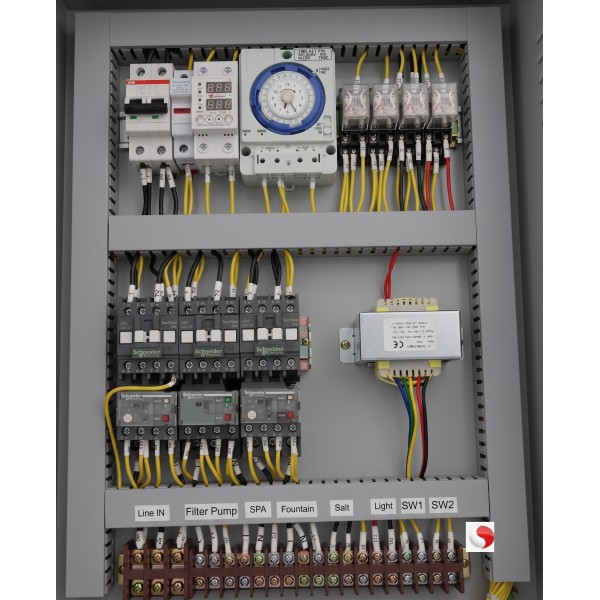

จุดเด่นและขีดความสามารถการควบคุม (System Features & Performance)
Schneider Electric มอเตอร์สตาร์ทเตอร์ 3 ชุด
ติดตั้งแมกเนติกคอนแทกเตอร์และโอเวอร์โหลดรีเลย์ Schneider Electric คุณภาพสูงครบทั้ง 3 ชุด แยกอิสระสำหรับปั๊มกรอง 2.0HP, ปั๊มสปาเจ็ท และปั๊มช่วย ตัดวงจรทันทีเมื่อมอเตอร์กินกระแสเกิน
อินเตอร์ล็อกเครื่องผลิตคลอรีนจากเกลือ
ควบคุมการจ่ายไฟให้เครื่องผลิตคลอรีนจากเกลือผ่านวงจรอินเตอร์ล็อกสัมพันธ์กับปั๊มกรองหลัก ป้องกันเครื่องเกลือทำงานในขณะที่ไม่มีน้ำไหลเวียน ปลอดภัยและยืดอายุเซลล์เกลือ
หม้อแปลง Safety Transformer 12VAC
ติดตั้งหม้อแปลงแยกขดลวดนิรภัย (Safety Isolating Transformer) 12VAC มาตรฐานสากล แปลงแรงดันไฟสำหรับโคมไฟใต้น้ำสระว่ายน้ำ ปลอดภัยจากอันตรายไฟฟ้ารั่ว 100%
โพรเทกชันดิจิทัล • แผงรีเลย์คุมสวิตช์
ดิจิทัลโพรเทกชันรีเลย์จอ LED คู่ตรวจจับความผิดปกติของแรงดันไฟฟ้า พร้อมทามเมอร์ 24 ชม. และแผงรีเลย์ควบคุม 4 ชุด รองรับการต่อสวิตช์ภายนอก SW1 และ SW2
ข้อแนะนำการติดตั้งและต่อวงจรตู้ควบคุม (Installation & Wiring Guidelines)
- การต่อสายเข้าเทอร์มินอลบล็อก: เข้าสายไฟเมนหลักที่ช่อง Line IN (L, N, G), สายมอเตอร์ปั๊มกรองที่ช่อง Filter Pump, ปั๊มสปาที่ช่อง SPA, ปั๊มช่วยที่ช่อง Fountain, เครื่องเกลือที่ช่อง Salt และต่อสายไฟโคมไฟสระที่ช่อง Light (12VAC) ตามป้ายกำกับเทอร์มินอลอย่างถูกต้อง โดยขันสกรูให้แน่นหนาเพื่อป้องกันความร้อนสะสม
- การเชื่อมต่อสวิตช์ควบคุมภายนอก (SW1 / SW2): มีช่องต่อสาย SW1 และ SW2 รองรับการเชื่อมต่อไปยังสวิตช์ปุ่มกดลม (Air Switch) ริมขอบสระสปา หรือสวิตช์รีโมทควบคุมไฟสระว่ายน้ำได้อย่างสะดวกและปลอดภัย
- ความปลอดภัยของวงจรหม้อแปลงไฟสระ: สายไฟที่จ่ายออกจากหม้อแปลงไปยังโคมไฟใต้น้ำเป็นแรงดันต่ำปลอดภัย 12VAC ห้ามนำแรงดันไฟ 220VAC จ่ายตรงเข้าสู่โคมไฟใต้น้ำเด็ดขาด
- การปรับตั้งกระแสโอเวอร์โหลดรีเลย์ Schneider: ช่างผู้ติดตั้งควรตรวจสอบกระแสใช้งานจริง (Full Load Current) ของมอเตอร์ปั๊มแต่ละตัวด้วยแคลมป์มิเตอร์ และปรับตั้งค่าแอมป์ที่ตัวโอเวอร์โหลดรีเลย์ Schneider Electric ให้ตรงกับพิกัดมอเตอร์เพื่อการตัดวงจรที่แม่นยำที่สุด
