ตู้คอนโทรลสระว่ายน้ำ คุมปั๊ม1.5HP 1ตัว คุมเครืองเกลือ ไฟสระ RGB - 1 View larger

ตู้คอนโทรลสระว่ายน้ำ คุมปั๊ม1.5HP 1ตัว คุมเครืองเกลือ ไฟสระ RGB

Local

Con05

6954

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿18,000.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

ตู้คอนโทรลสระว่ายน้ำ คุมปั๊ม1.5HP 1ตัว คุมเครืองเกลือ ไฟสระ RGB

ตามทามเมอร์ คุมเครื่องเกลือ ทำงานพร้อมปั๊ม

คุมไฟสระLED สูงสุด 50W RGB Control

ประกอบด้วย

- ลูกเซอร์กิต 2P 20A

-ตู้คอนโทรลสำหรับภายใน

-รีเลย์ MY2N 220 Omron

-เฟสโพรเทคชั่น WO-P2 220V WIP

-แม็กเนติก ST-10 MITSUBISHI

-แม็กเนติก MSO-T20 15(12-18A) MITSUBISHI

-หม้อแปลง ac 50W

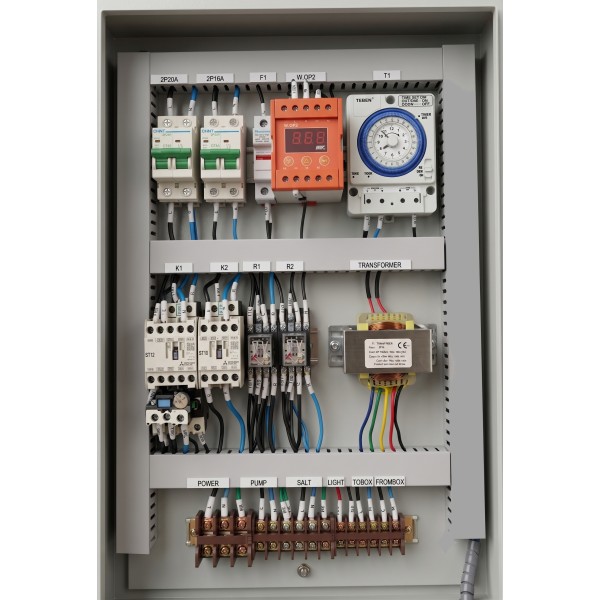

ภาพพื้นหลังตู้คอนโทรลสระว่ายน้ำ ควบคุมปั๊ม 1.5 HP เครื่องเกลือ และไฟสระ RGB
SWIMMING POOL CONTROL PANEL PUMP 1.5 HP • SALT CHLORINATOR • RGB LIGHT TRANSFORMER ชุดประกอบสำเร็จรูปมาตรฐานสระว่ายน้ำ

ตู้คอนโทรลสระว่ายน้ำ ควบคุมปั๊มกรอง 1.5 HP, เครื่องผลิตคลอรีนจากเกลือ และไฟสระเปลี่ยนสี RGB

ตู้ควบคุมระบบสระว่ายน้ำสำเร็จรูปมาตรฐานวิศวกรรมไฟฟ้า ออกแบบมาเพื่อควบคุมและปกป้องอุปกรณ์ห้องเครื่องสระว่ายน้ำอย่างครบวงจร รองรับ ปั๊มหมุนเวียนกรองน้ำขนาด 1.5 HP (220VAC 1 เฟส), เครื่องผลิตคลอรีนจากเกลือ (Salt Chlorinator) และ ระบบไฟส่องสว่างสระว่ายน้ำแบบเปลี่ยนสี RGB ประกอบขึ้นรูปในตู้สวิตช์บอร์ดเหล็กเคลือบสีฝุ่นคุณภาพสูง จัดระเบียบสายไฟด้วยรางวายดักท์ (Wireduct) พร้อมปลอกมาร์กกิ้งระบุสายชัดเจน ภายในติดตั้งชุดป้องกันและควบคุมระดับมืออาชีพครบชุด ได้แก่ เบรกเกอร์เมน 2P 20A และเบรกเกอร์ย่อย 2P 16A, ฐานฟิวส์เซฟตี้ RT18-32, ดิจิทัลเฟสโพรเทคชัน WIP W-OP2 หน้าจอดิจิทัลป้องกันไฟตก-ไฟเกิน, ทามเมอร์ 24 ชม. Theben / Haco ควบคุมรอบเวลาทำงาน, แมกเนติกคอนแทกเตอร์และโอเวอร์โหลดรีเลย์ MITSUBISHI ป้องกันมอเตอร์ปั๊มไหม้, ชุดรีเลย์ช่วยกำลังสำหรับระบบสเต็ปไฟ RGB และ หม้อแปลงเซฟตี้ไอโซเลท (Safety Isolating Transformer) 220V เป็น 12VAC จ่ายไฟนิ่ง ปลอดภัยต่อผู้ใช้งาน พร้อมเทอร์มินอลบล็อกแยกจุดต่อสาย Power, Pump, Salt, Light และ Box Control ชัดเจน

จุดเด่นและประสิทธิภาพของระบบควบคุม (System Features)

คุมปั๊มกรอง 1.5 HP มอเตอร์สมบูรณ์แบบ

ติดตั้งแมกเนติกคอนแทกเตอร์ K1 และโอเวอร์โหลดรีเลย์ MITSUBISHI ตัดวงจรฉับไวเมื่อมอเตอร์ปั๊มกินกระแสเกินพิกัด ป้องกันขดลวดมอเตอร์ไหม้จากปัญหาน้ำแห้งหรือใบพัดติดขัด

อินเตอร์ล็อกเครื่องเกลือ (K2 Salt Control)

แยกชุดคอนแทกเตอร์ K2 สำหรับสั่งจ่ายไฟเครื่องผลิตคลอรีนจากเกลือ โดยทำงานสัมพันธ์ผ่านวงจรอินเตอร์ล็อกกับปั๊มกรอง ป้องกันเครื่องเกลือทำงานขณะไม่มีน้ำไหลผ่านเซลล์

หม้อแปลงเซฟตี้ 12VAC • สเต็ปไฟ RGB

ติดตั้งหม้อแปลง Safety Transformer แปลงแรงดันไฟ 220V เป็น 12VAC มาตรฐานความปลอดภัยสระว่ายน้ำ พร้อมชุดรีเลย์ R1 และ R2 รองรับการสลับโหมดและเปลี่ยนสีไฟ RGB

WIP W-OP2 • ทามเมอร์ 24 ชม.

หน้าจอดิจิทัลแสดงผลแรงดันไฟแบบเรียลไทม์ ตัดวงจรอัตโนมัติเมื่อแรงดันไฟตกหรือไฟเกิน พร้อมทามเมอร์สวิตช์ T1 ตั้งเวลาเปิด-ปิดการหมุนเวียนกรองน้ำอัตโนมัติตลอด 24 ชั่วโมง

ตารางถอดรายการอุปกรณ์ประกอบตู้คอนโทรลจริง (Bill of Materials Specification)

ถอดรหัสจากมาร์กกิ้งตู้จริง
มาร์กกิ้งรายการอุปกรณ์และรายละเอียดทางวิศวกรรม (Item Specification)จำนวน (Qty)
ENCLOSUREตู้สวิตช์บอร์ดเหล็กเคลือบสีฝุ่นอบความร้อนมาตรฐานอุตสาหกรรม พร้อมรางวายดักท์เก็บสายไฟ Wireduct 40×40 มม.1 ตู้
2P20Aเซอร์กิตเบรกเกอร์เมน Miniature Circuit Breaker (MCB) 2 Pole 20A ป้องกันกระแสโหลดเกินและไฟฟ้าลัดวงจร1 ตัว
2P16Aเซอร์กิตเบรกเกอร์ย่อย Miniature Circuit Breaker (MCB) 2 Pole 16A ควบคุมวงจรเครื่องเกลือและหม้อแปลงไฟ1 ตัว
F1ฐานฟิวส์กระบอก RT18-32 พร้อมลูกฟิวส์เซรามิก ป้องกันวงจรควบคุมและอุปกรณ์อิเล็กทรอนิกส์1 ชุด
W-OP2ดิจิทัลโพรเทกชันรีเลย์ WIP W-OP2 220V จอแสดงผลดิจิทัล LED สีแดง ตรวจวัดและตัดวงจรไฟตก-ไฟเกินอัตโนมัติ1 ตัว
T1ทามเมอร์สวิตช์ตั้งเวลา 24 ชั่วโมง (Theben / Haco 24hr Timer) สำหรับตั้งโปรแกรมการทำงานอัตโนมัติ1 ตัว
K1แมกเนติกคอนแทกเตอร์ MITSUBISHI S-T12 พร้อมโอเวอร์โหลดรีเลย์ TH-T ควบคุมและป้องกันปั๊มกรอง 1.5 HP1 ชุด
K2แมกเนติกคอนแทกเตอร์ MITSUBISHI S-T12 จ่ายไฟกำลังเครื่องผลิตคลอรีนจากเกลือ (ระบบ Interlock กับ K1)1 ตัว
R1, R2รีเลย์ควบคุมกำลัง MY2N พร้อมซ็อกเก็ต สำหรับควบคุมระบบไฟสระและวงจรสลับโหมดเปลี่ยนสีไฟ RGB2 ชุด
TRANSFORMERหม้อแปลงไฟฟ้าสระว่ายน้ำ Safety Isolating Transformer แรงดันขาเข้า 220VAC ขาออก 12VAC มาตรฐาน CE1 ตัว
TERMINALSแถบเทอร์มินอลบล็อกเชื่อมต่อภายนอก มาร์กกิ้งระบุชัดเจน: POWER, PUMP, SALT, LIGHT, TOBOX, FROMBOX1 ชุดแถบรวม

ข้อแนะนำการติดตั้งและต่อวงจรตู้คอนโทรล (Installation & Safety Guidelines)

  • การต่อสายไฟเข้าเทอร์มินอลบล็อก: ต่อสายไฟเมนเข้าช่อง POWER (L, N, G), สายมอเตอร์ปั๊มกรองเข้าช่อง PUMP, สายเครื่องเกลือเข้าช่อง SALT และสายไฟโคมไฟสระเข้าช่อง LIGHT (12VAC) ตามป้ายกำกับอย่างถูกต้อง โดยขันสกรูให้แน่นหนาเพื่อป้องกันการอาร์ค
  • ระบบความปลอดภัยโคมไฟใต้น้ำ RGB: ไฟเลี้ยงโคมไฟใต้น้ำสระว่ายน้ำต่อผ่านหม้อแปลง Safety Transformer 12VAC ซึ่งเป็นแรงดันต่ำปลอดภัยพิเศษ ห้ามนำไฟ 220VAC จ่ายตรงเข้าโคมไฟใต้น้ำเด็ดขาด
  • การทำงานสัมพันธ์กันระหว่างปั๊มและเครื่องเกลือ: คอนแทกเตอร์ K2 ของเครื่องเกลือถูกตั้งวงจรอินเตอร์ล็อกไว้ เครื่องผลิตคลอรีนจะทำงานเฉพาะเมื่อปั๊มกรอง 1.5 HP (K1) กำลังทำงานเท่านั้น เพื่อป้องกันแรงดันก๊าซสะสมในกระบอกเซลล์เกลือ
  • การตั้งค่าและทดสอบระบบป้องกันไฟตก-ไฟเกิน: หน้าจอดิจิทัล WIP W-OP2 สามารถตั้งค่าช่วงแรงดันที่ยอมรับได้ (เช่น 200V - 240V) เมื่อเกิดสภาวะไฟตกหรือไฟเกิน รีเลย์จะสั่งตัดวงจรควบคุมเพื่อปกป้องขดลวดมอเตอร์ปั๊มและหม้อแปลงทันที
